双路分流式医用氧气流量调节装置

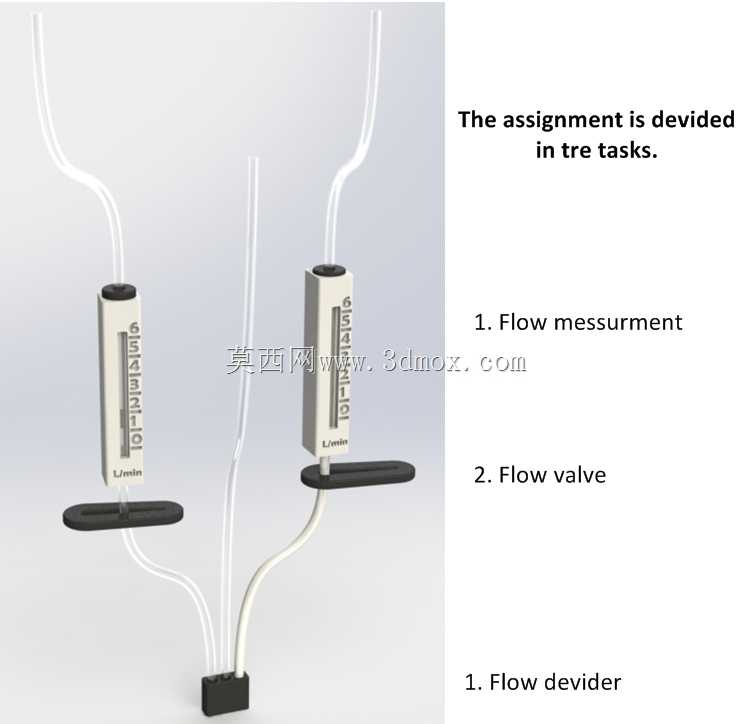

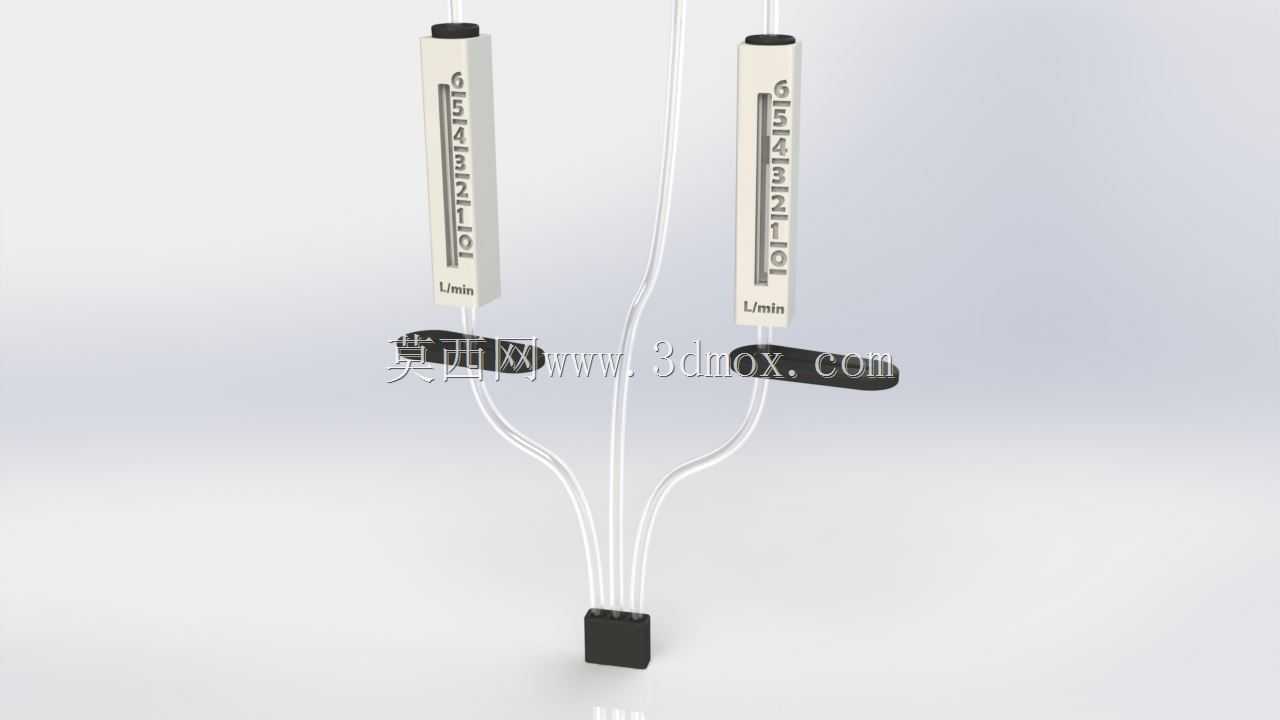

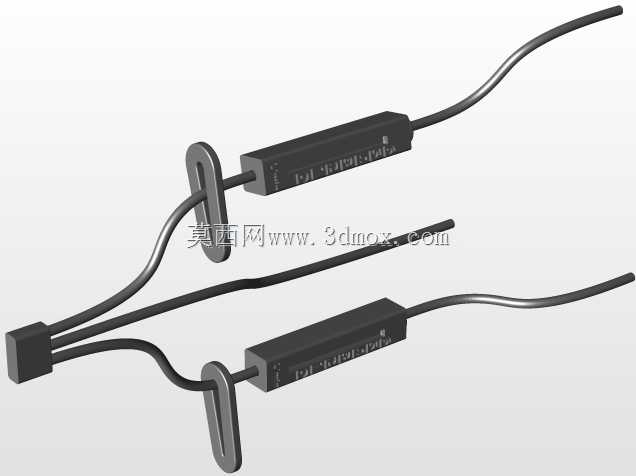

这款双路分流式氧气调节装置主要面向小型医用供氧、家用氧疗配套以及实验室小流量气路分配场景，可同时为两个用气终端提供独立的流量监测与调节能力，解决单路供氧无法同时满足多端用气需求的痛点。装置整体采用立式布局，两个流量指示柱平行排布，下部通过一体成型的分流基座连接进气端，整体占用安装面积极小，可直接嵌入小型供氧设备的面板安装位，安装时仅需预留对应基座的固定孔位与气路插接空间，无需额外加装转接支架。

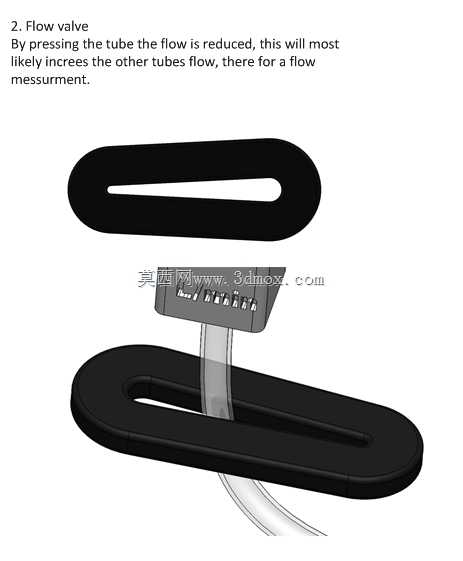

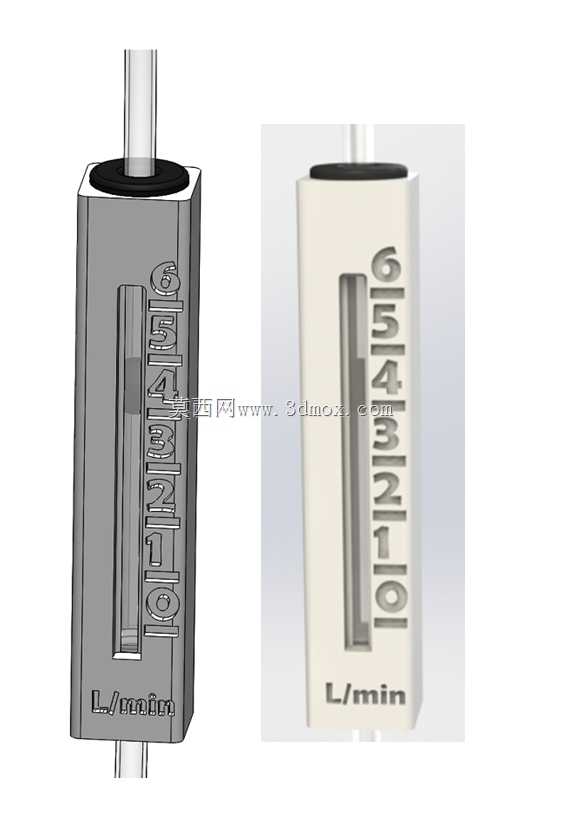

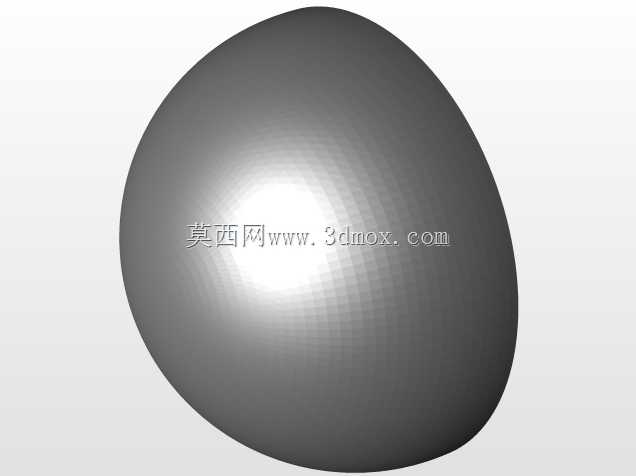

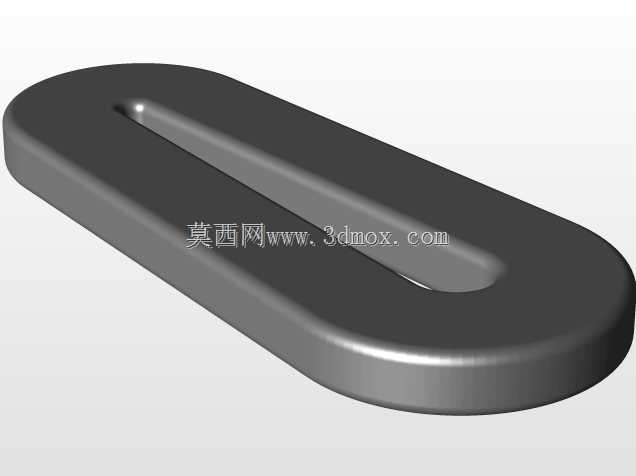

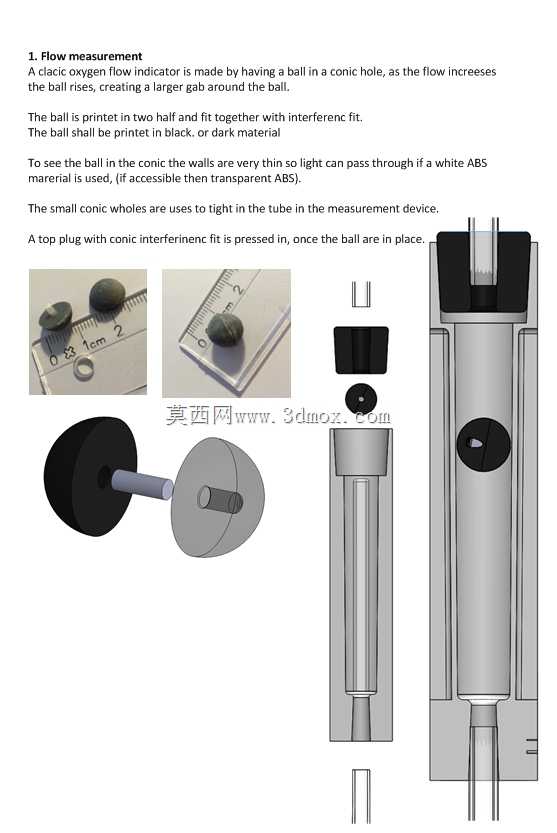

流量测量部分采用经典的浮子式结构，在锥形通孔内放置轻质密封浮球，当氧气自下而上通过锥孔时，气流推力将浮球托起，流量越大浮球上升高度越高，配合柱体表面蚀刻的L/min刻度线，可直接读取当前管路的实时流量，读数直观无延迟，无需外接电子传感元件即可完成流量可视化，结构可靠性远高于电子数显方案，在潮湿、富氧的使用环境下不会出现电路故障问题。流量调节功能通过侧置的压管调节块实现，旋转调节旋钮时，调节块会逐步挤压柔性输气管路，通过改变管路的通流截面积控制气流量，调节过程线性平缓，不会出现流量跳变的情况，调节到位后可依靠旋钮自身的阻尼保持开度稳定，避免受设备振动影响出现流量偏移。

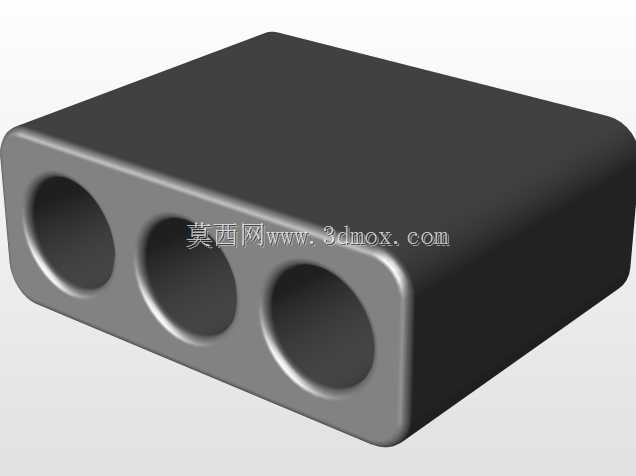

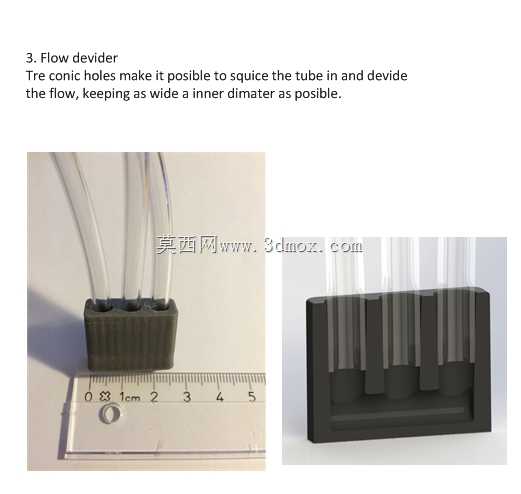

分流部分的设计充分考虑了小流量气路的分配均匀性，基座内部的锥形分流腔将进气端的气流均匀拆分至两个独立支路，支路内壁做了光滑圆弧过渡，避免出现直角拐角造成的气流紊流与压损，在单路用气时不会出现另一路串气的问题，双路同时用气时两路流量互不干扰，可分别独立调节至所需的流量参数。整体结构设计充分考虑了3D打印的工艺特性，所有部件均采用无支撑打印结构，拆分后的零件数量极少，仅需少量密封件即可完成组装，打印耗材用量低，组装流程简单，无需专用工装即可完成整机组装，适合小批量定制生产与快速迭代验证。装置的所有气路接触面均做了圆弧过渡处理，不存在气流死角，长期使用不会积存杂质，日常维护仅需定期擦拭流量柱表面即可，无需拆解内部结构。
