轻量化拓扑优化120mm四旋翼机架结构

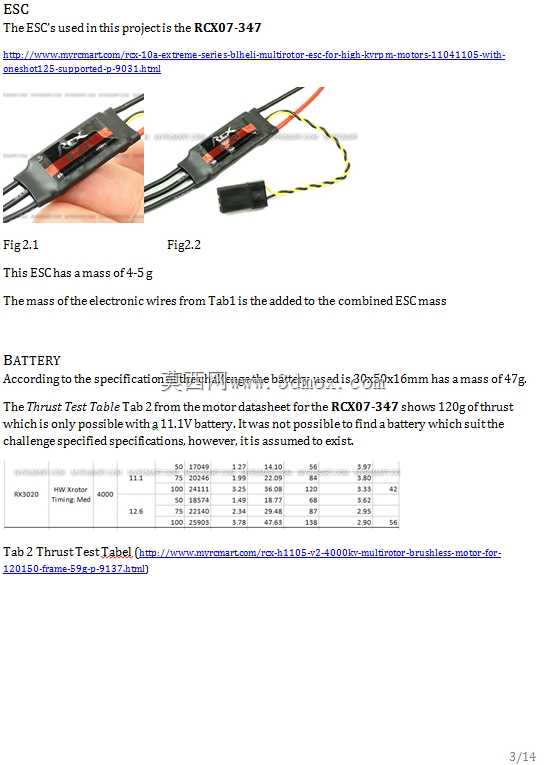

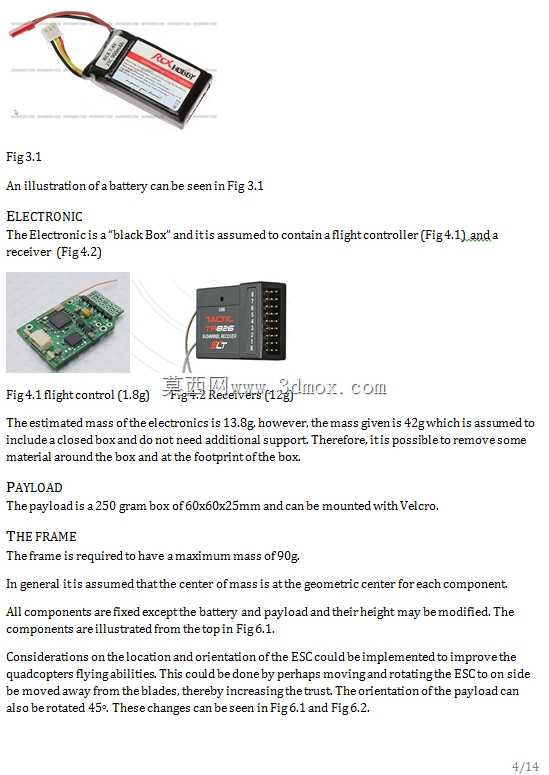

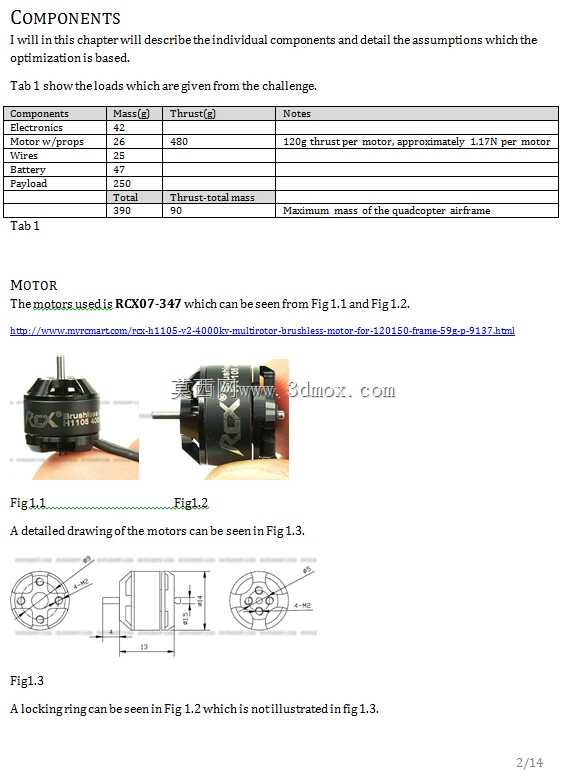

该结构为小型四旋翼飞行器的核心承载机架，主要面向室内科研实验、微型航拍作业、轻载物流配送等低空小型无人机应用场景，作为整机的核心承载基体，承担着连接动力单元、飞控模块、电池组件、任务载荷的核心作用，所有机载部件的安装定位、飞行过程中的载荷传递均依托该机架完成，其结构性能直接决定整机的飞行稳定性、抗冲击能力与有效载荷上限。

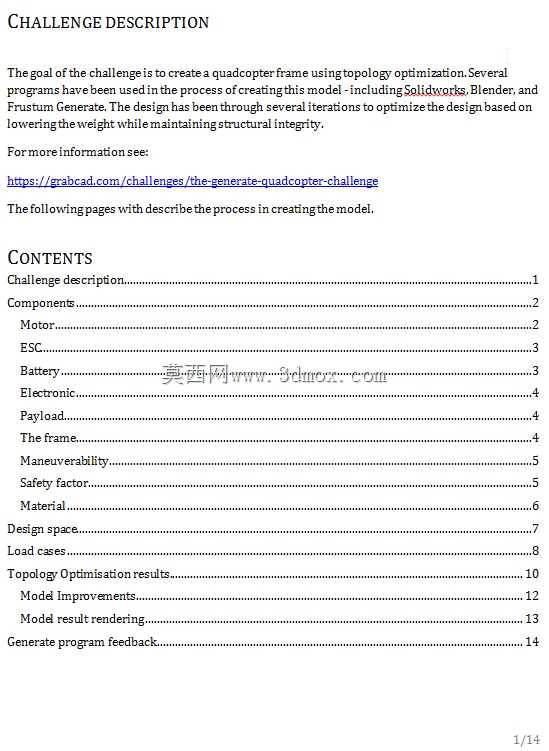

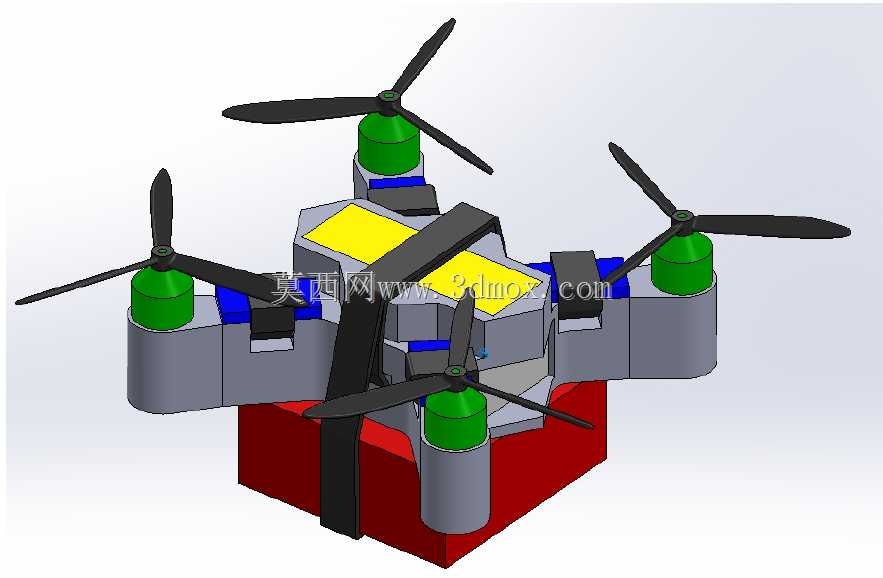

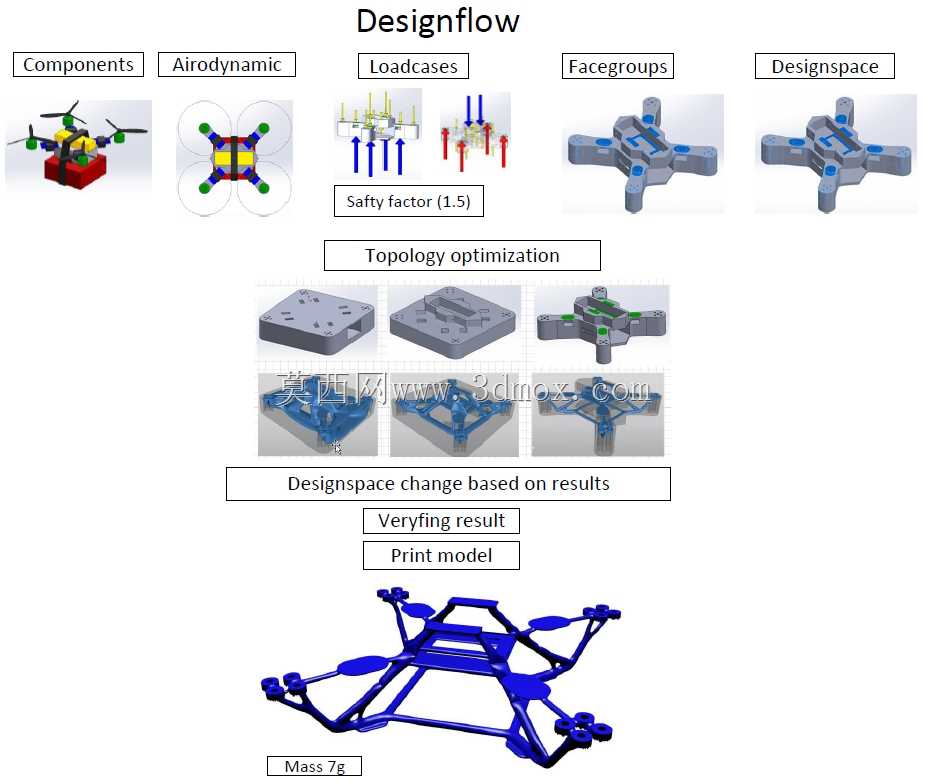

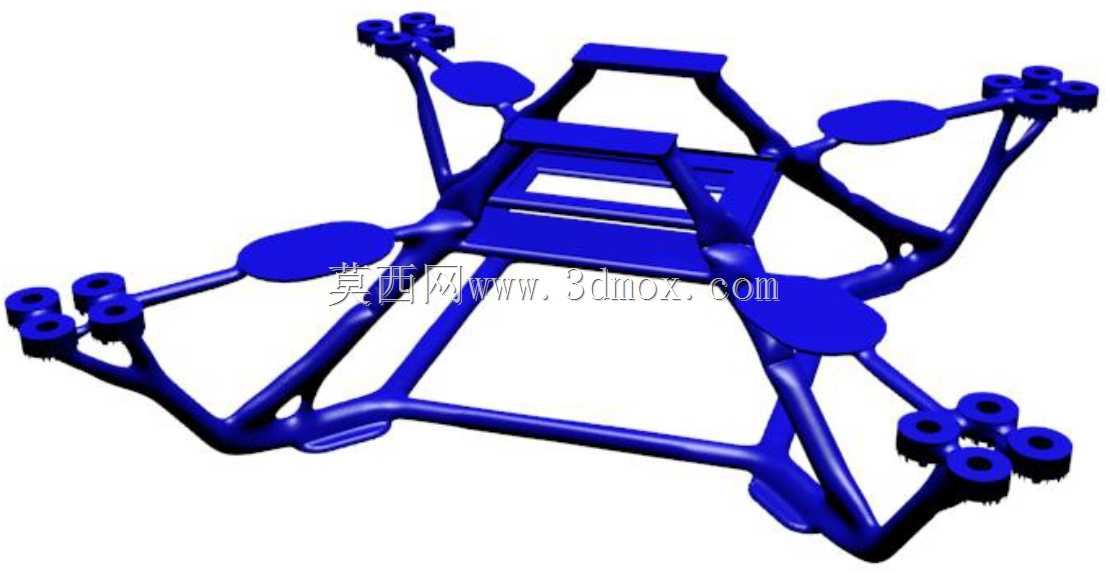

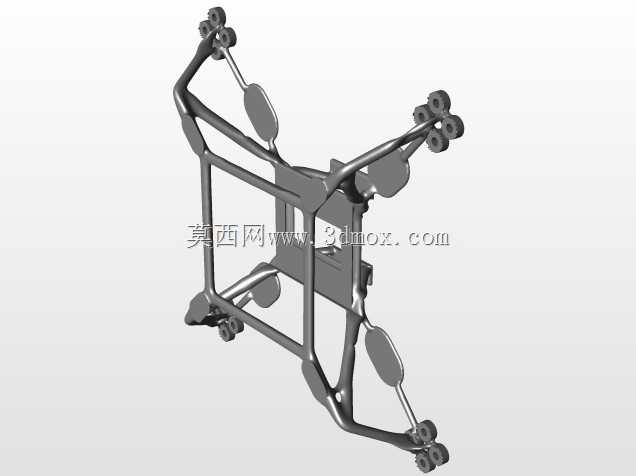

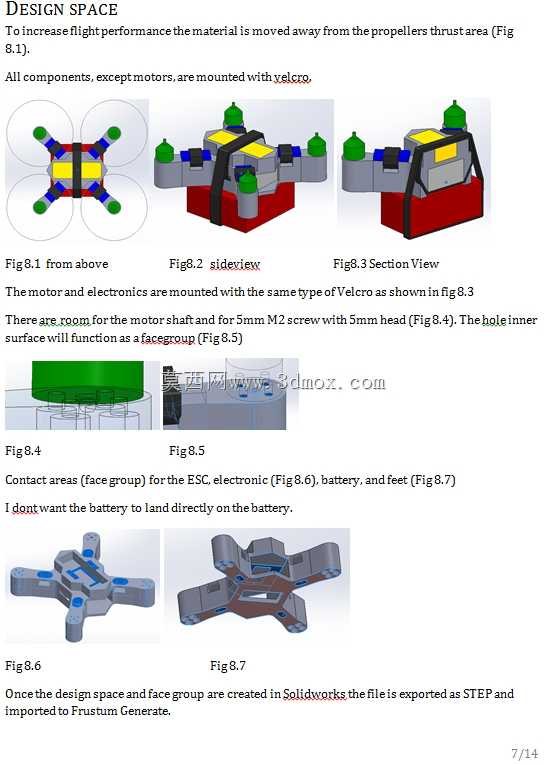

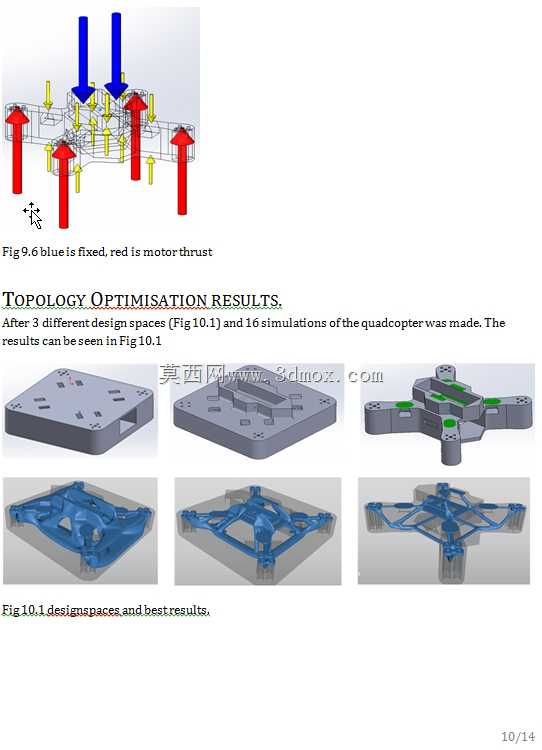

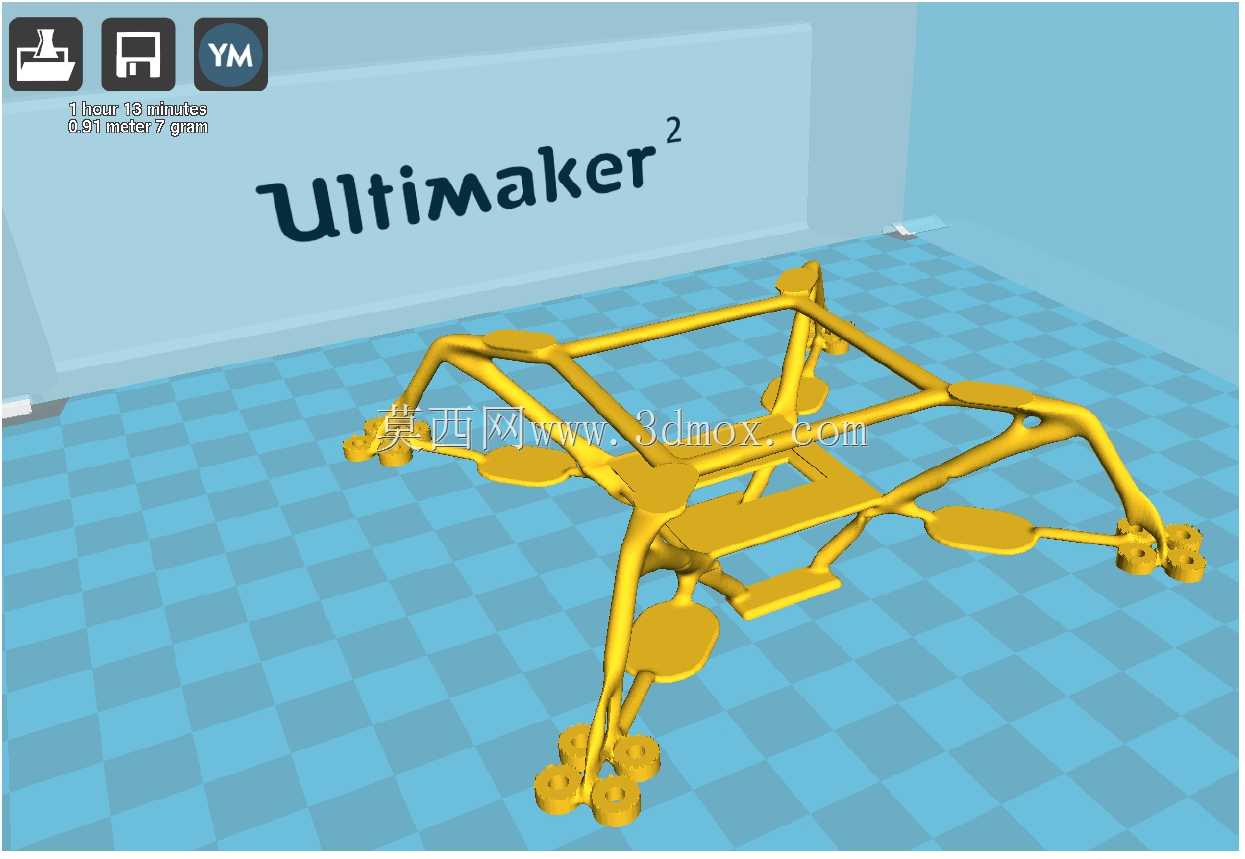

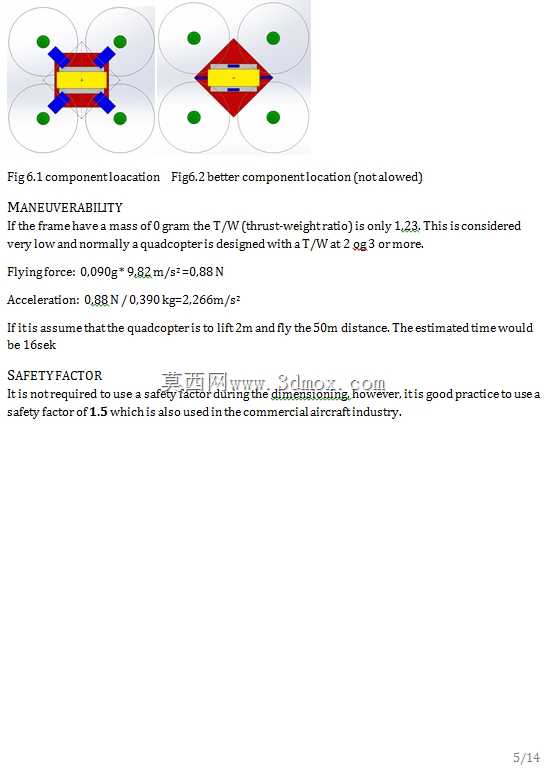

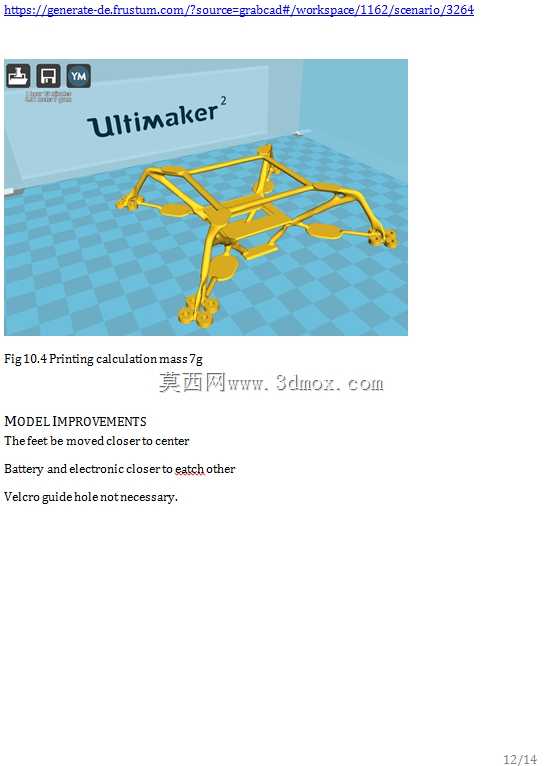

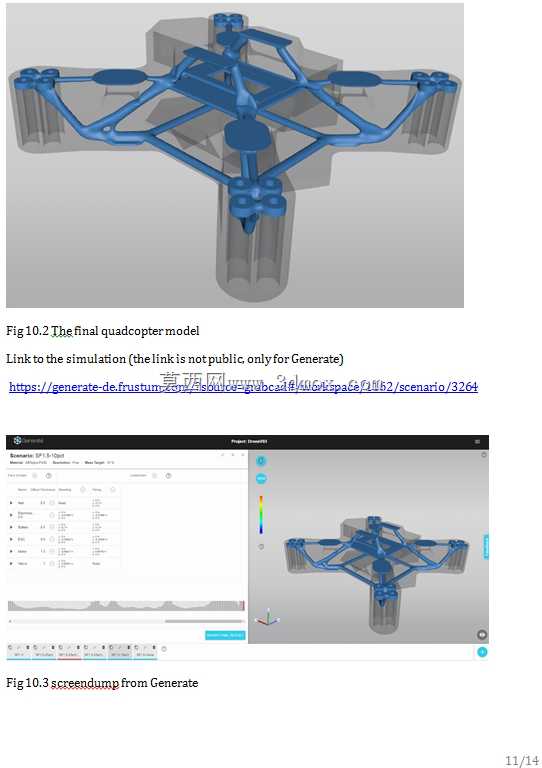

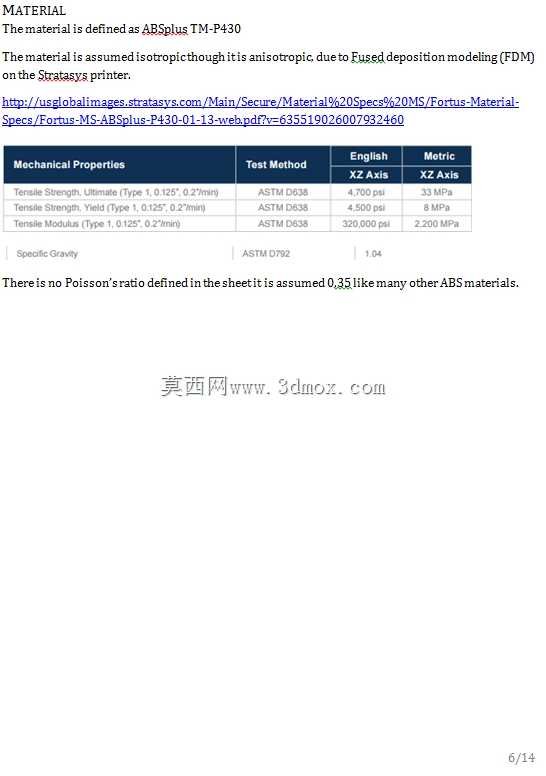

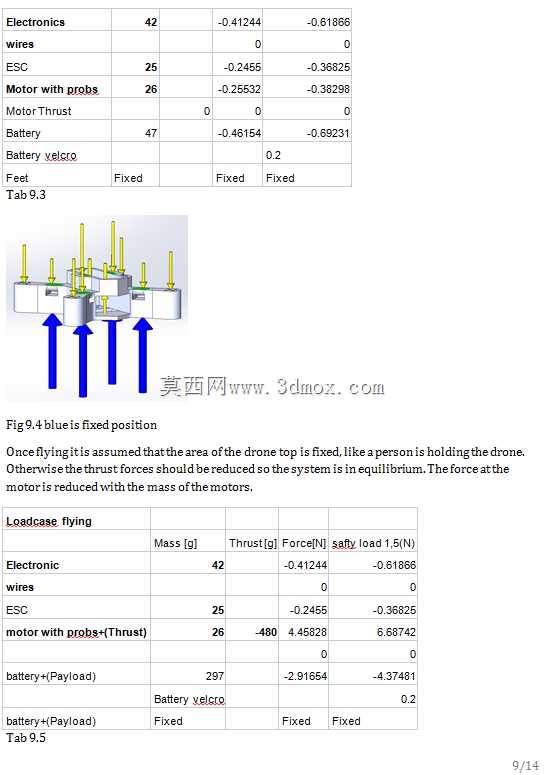

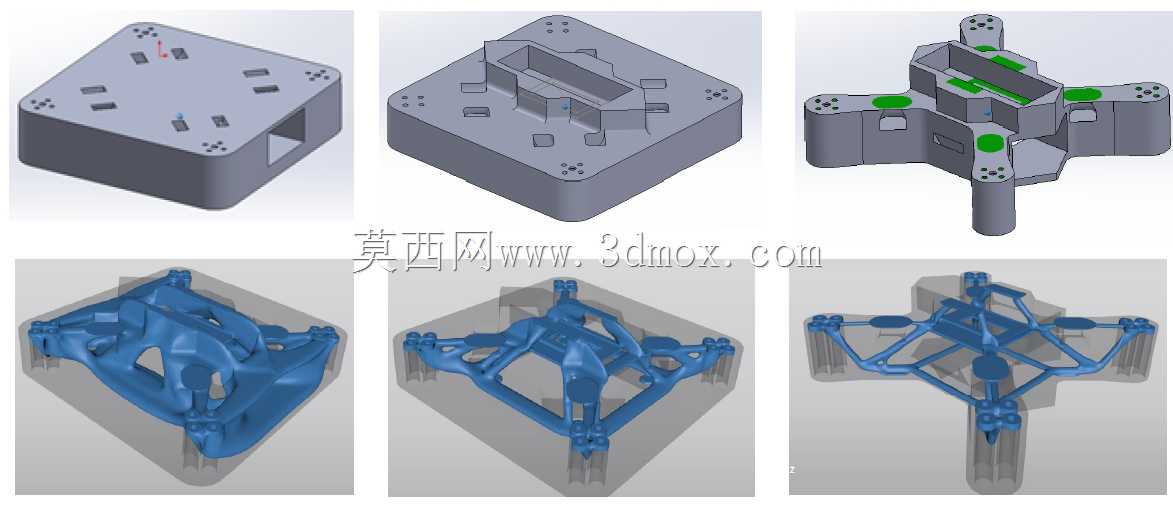

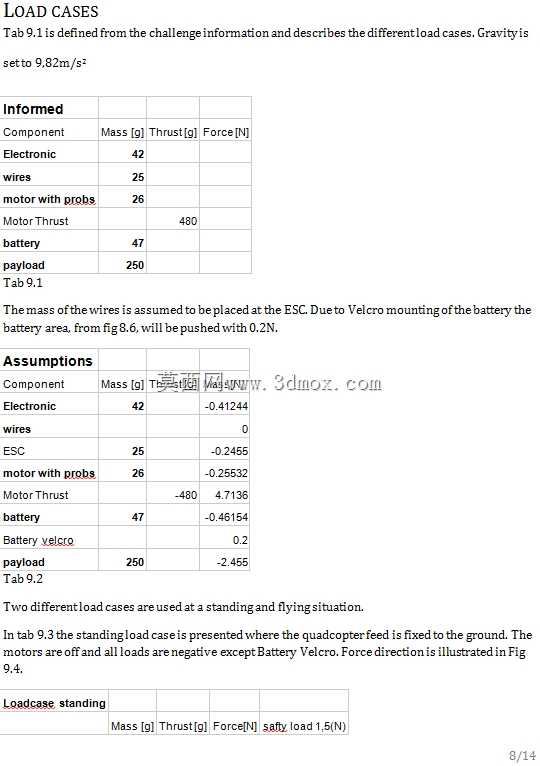

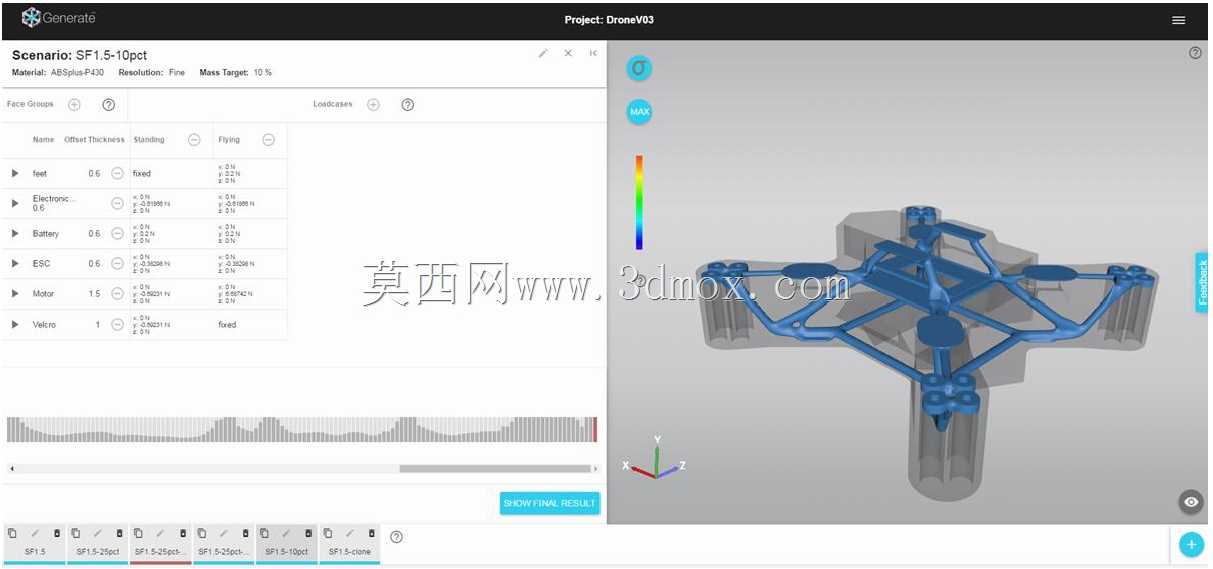

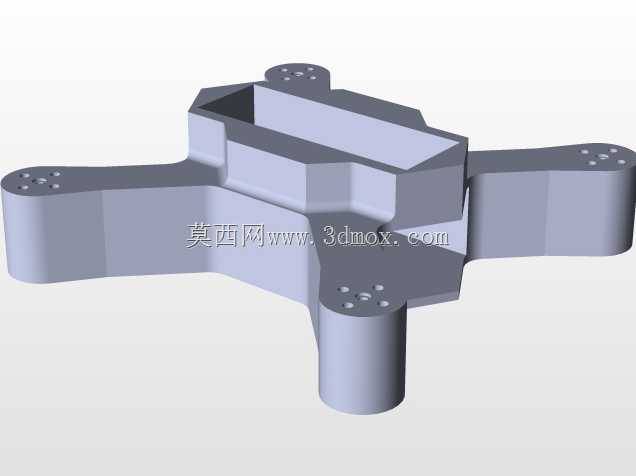

设计过程围绕极致轻量化与结构可靠性的平衡展开，采用拓扑优化生成式设计逻辑，以站立静置、机动飞行两种典型载荷工况为约束边界，以7g级的超轻自重为设计目标，在保证1.5倍安全系数的前提下，剔除所有非承载区域的冗余材料，最终形成仿生脉络式的镂空桁架结构，完全区别于传统板拼接式机架的厚重形态。整体机架的对角电机安装孔位间距为120mm，属于典型的微型四旋翼尺寸规格，机臂末端预留统一规格的电机安装孔位，可适配主流微型无刷电机的安装尺寸，机架中心区域预留多层安装平面，可分层布置飞控主板、电池仓、图传模块，中心区域的镂空槽位既可以减轻自重，也可预留走线空间，避免机载线路缠绕干涉。

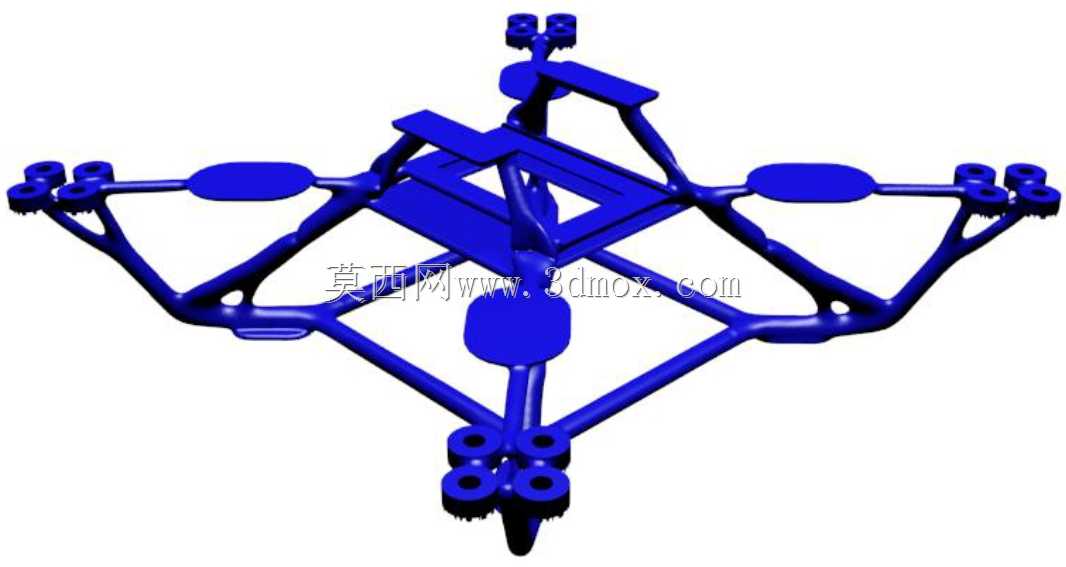

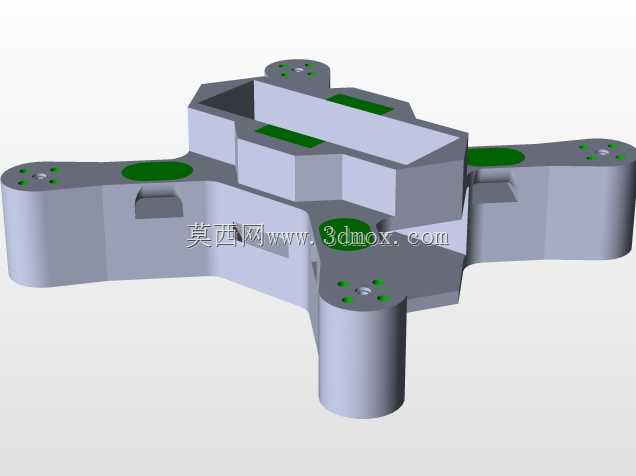

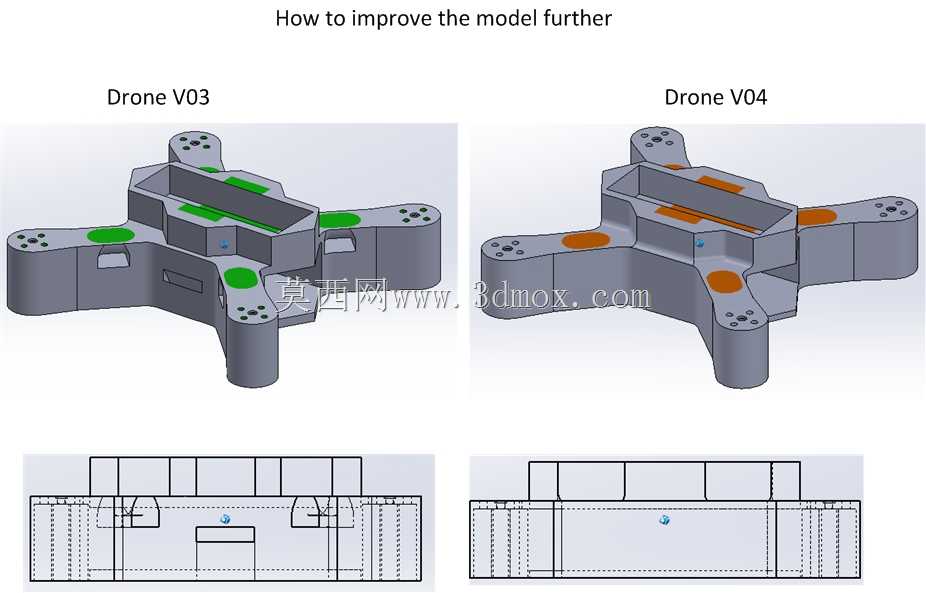

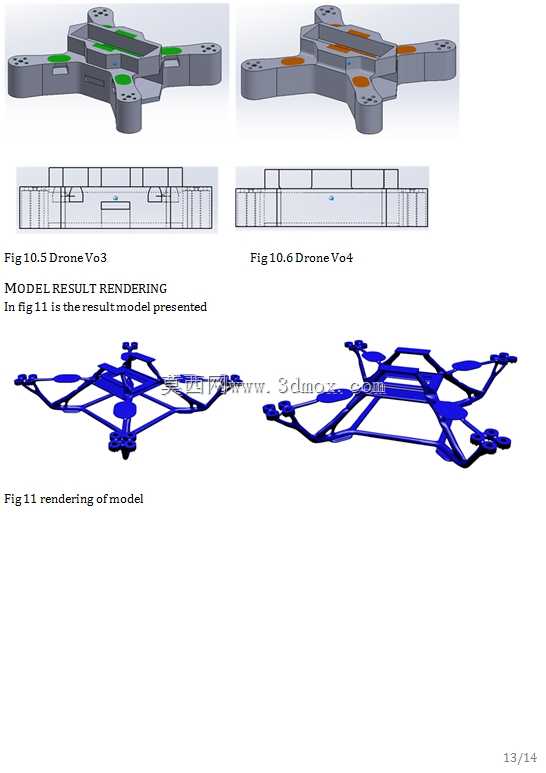

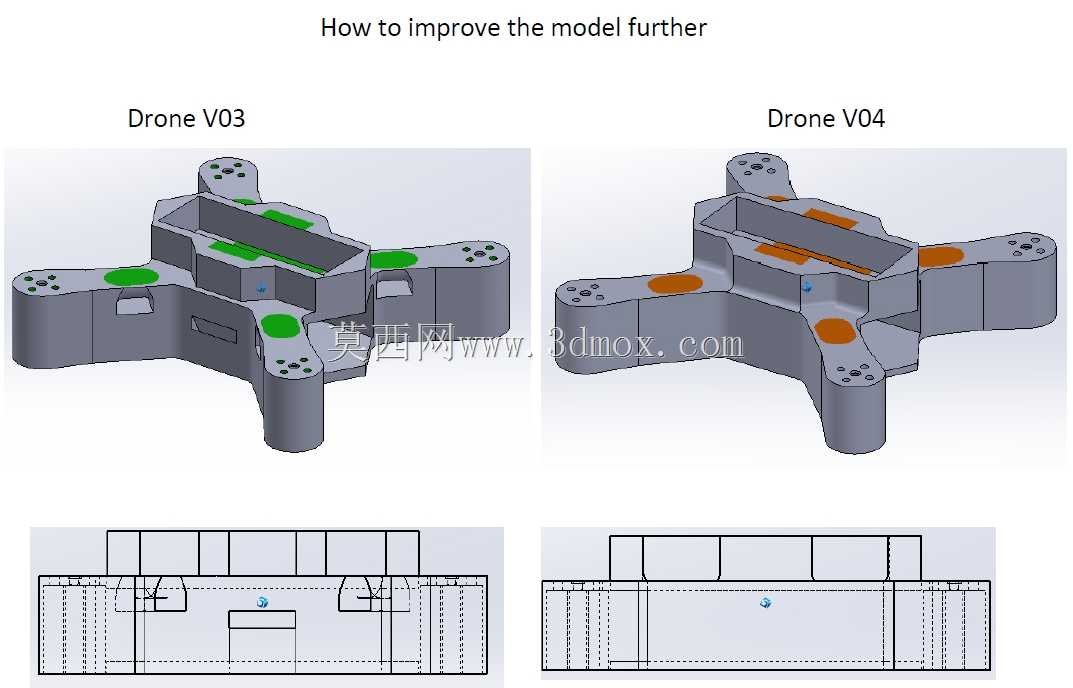

结构上采用一体化成型的设计思路，四个机臂与中心承载平台为连续过渡的整体结构，不存在拼接装配的连接间隙，机臂与中心平台的衔接位置做了圆弧过渡的应力释放设计，避免飞行过程中机动变向、起降冲击带来的应力集中问题，机臂末端的电机安装座做了局部加厚处理，抵消电机运转带来的振动载荷，机架上分布的圆形凸台结构为机载部件的辅助安装定位点，可根据任务需求加装减震垫、保护罩等附属配件。相较于传统同尺寸机架，该拓扑优化结构在同等承载能力下自重降低超40%，可有效提升整机续航时间与机动灵活性，同时一体化结构的抗冲击韧性更强，在轻微碰撞、硬着陆场景下不易出现断裂变形问题，适配微型无人机对结构件轻量、耐造、易装配的核心需求。
