质量检验工序专用卧式定位夹具结构

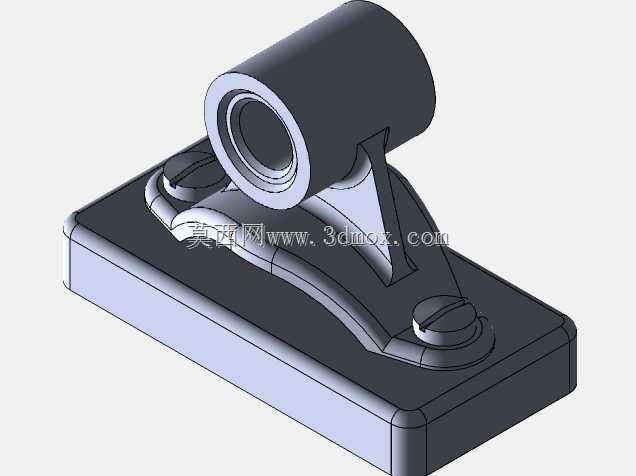

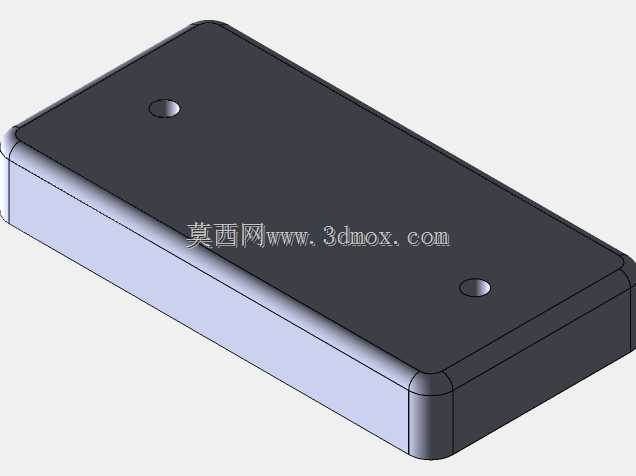

　　在机加工车间的质量检验环节，工件的定位稳定性直接决定了检测数据的离散度，这款夹具正是针对轴套类、小型异形结构件的尺寸形位公差检测场景设计，适配三坐标测量机、影像测量仪的检测工位使用，解决了常规平口钳装夹易遮挡检测面、V型块装夹定位基准偏移的常见问题。从结构布局来看，底座采用带圆角的矩形安装板设计，安装面预留了沉头固定孔位，可直接固定在检测平台的T型槽上，也可通过压板实现快速装夹，底座整体厚度经过受力校核，在夹紧力达到常规检测装夹需求时，底座形变量控制在微米级，不会因为装夹变形引入检测误差。支撑立板采用三角加强筋结构连接底座与上部的轴套定位座，这种结构既保证了上部定位结构的刚性，又尽可能减少了支撑结构对工件侧面检测路径的遮挡，

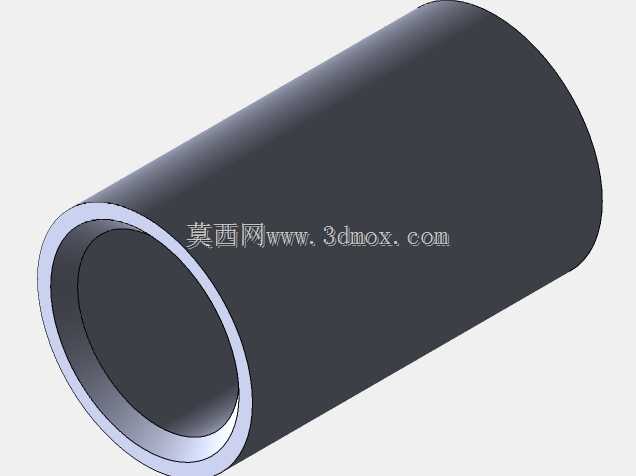

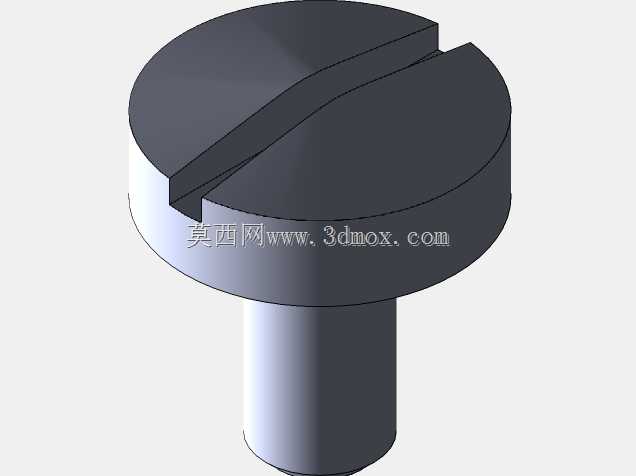

　　检测探头可以从多个角度接近工件被测面，不需要二次装夹就能完成全尺寸检测。上部的定位轴套采用同轴度严格管控的内孔设计，针对带外圆柱定位基准的工件，可以直接插入轴套内孔实现径向定位，轴套端面经过磨削处理，可作为工件轴向定位的基准面，保证每次装夹的轴向位置一致性，减少重复装夹带来的基准偏差。底座前端设置的快压旋钮结构，采用偏心夹紧原理，不需要额外工具就能完成工件的锁紧与松开，操作行程经过优化，单次扳动就能完成夹紧动作，适合检验环节高频次的工件拆装需求，夹紧力的大小可通过旋钮内部的调节螺钉调整，避免夹紧力过大导致薄壁工件变形，或是夹紧力不足导致检测过程中工件移位。设计过程中优先考虑了检测场景的实际需求，整体结构没有多余的突出部件，

　　所有棱边都做了倒角处理，避免检测过程中刮碰探头或是划伤操作人员，定位面与夹紧面的位置经过反复调整，保证工件装夹后，所有需要检测的尺寸、形位公差对应的被测面都处于检测设备的有效行程范围内，不会出现探头无法到达的检测死角。安装边界方面，底座的长宽尺寸适配大多数中小型三坐标测量机的工作台面，整体高度控制在常规检测探头的Z向有效行程内，不需要额外垫高或是调整探头初始位置就能直接使用，定位轴套的内孔直径覆盖了车间常见的小型轴类、套类零件的定位基准尺寸，对于基准尺寸存在小幅偏差的工件，还可更换不同内径的轴套衬套实现兼容，不需要更换整个夹具主体，降低了多规格工件检测的工装成本。从实际使用逻辑来看，这款夹具不需要复杂的调试步骤，

　　检验人员只需要将工件的定位基准插入轴套，推到轴向定位端面后扳动快压旋钮就能完成装夹，整个过程耗时不超过五秒，相比传统的螺栓压板装夹方式，大幅提升了批量零件检测的效率，同时统一的定位基准也减少了不同检验人员装夹带来的人为误差，保证检测数据的一致性。结构的刚性设计也充分考虑了接触式测量的探头接触力影响，在探头以常规测量速度接触工件表面时，夹具与工件的整体位移量控制在检测允许的误差范围内，不会因为接触力导致工件微动，影响测量数据的准确性。
