角向支撑式研磨加工靠架结构设计

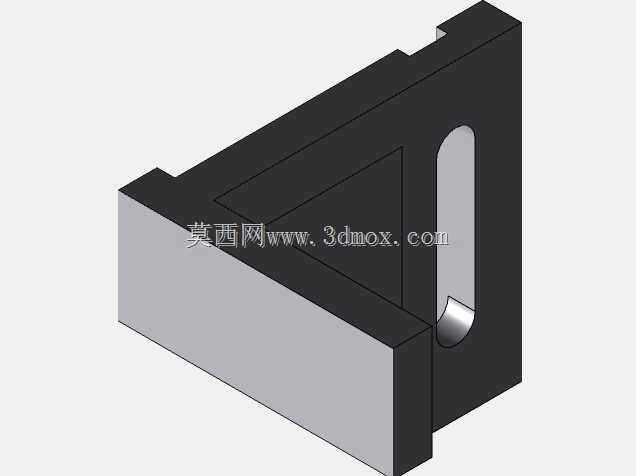

　　在小批量精密零件的修磨、刃磨工序里，这类研磨靠架是磨床、手持研磨工具旁最常用的定位辅具，多数时候配合平面磨床、万能工具磨的工作台使用，也能固定在钳工台的台虎钳旁，给细长杆类、小型异形零件的研磨工序提供稳定的侧向支撑，避免研磨过程中零件颤振导致的面型精度超差、刃口崩缺问题。从结构本身来看，整体采用L型主支撑加三角加强筋的焊接式结构，主立板与水平底板垂直拼接，斜向加强筋连接立板上部与底板末端，从根源上抵消研磨时侧向力带来的结构变形，保证支撑面的位置精度长期稳定。水平底板上开有长条形安装槽，槽宽适配磨床工作台常用的T型螺栓规格，安装时可以顺着槽的方向调整整个靠架与砂轮工作面的相对距离，不需要反复拆装螺栓就能适配不同长度零件的支撑需求，

　　安装边界的调整范围覆盖了多数小型精密零件的研磨工位需求，底板总长度控制在92mm，立板总高度62mm，整体安装占用的工作台面积极小，不会和磨床的其他夹具、冷却管路产生干涉。立板上部的支撑端做了圆弧过渡的让位结构，对应零件支撑位置的接触面做了表面淬火处理，硬度达到HRC55以上，长期和被研磨零件接触也不会出现磨损凹陷，避免支撑间隙变大导致的定位失效；立板下部的连接段做了阶梯轴式的定位结构，和底板的安装孔采用过渡配合，装配后靠圆柱销锁死，不会出现立板歪斜的问题。设计时特意把所有非安装、非支撑的边角都做了R2以上的圆角处理，一方面避免钳工安装、调整时被锐边划伤，另一方面也减少应力集中，避免长期受交变侧向力时出现焊缝开裂的问题。

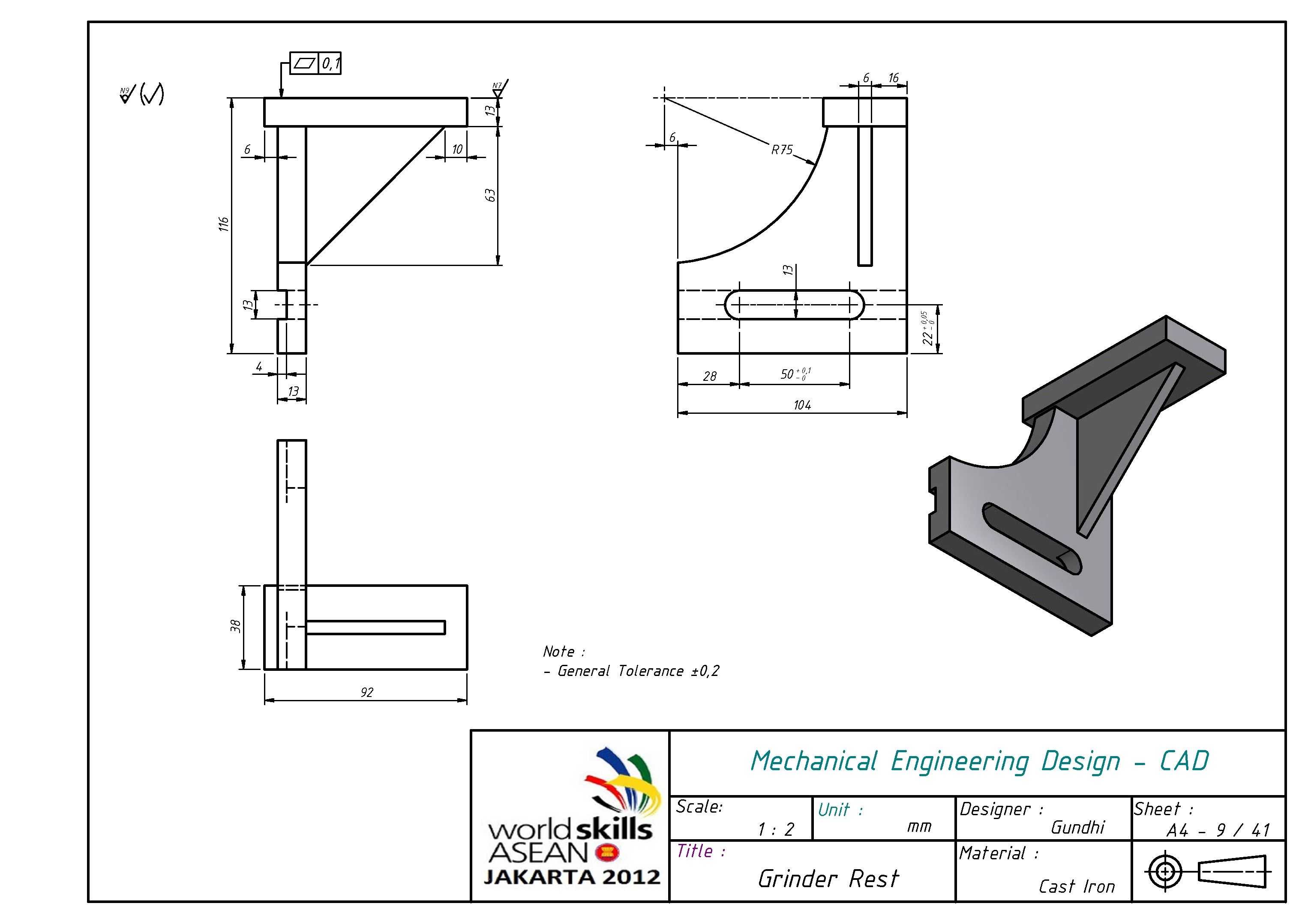

　　图纸标注的通用公差为±0.2mm，对于这类工装辅具来说，这个公差等级完全能满足使用需求，支撑工作面的平面度单独标注了0.02mm的形位公差，保证和零件接触时是面接触而非点接触，支撑稳定性更好。实际使用时，这类靠架不需要复杂的调整步骤，只要把底板通过T型螺栓固定在磨床工作台上，调整好支撑面和砂轮的距离，拧紧螺栓就能使用，研磨细长刀具、小型异形零件的时候，把零件靠在支撑面上，手握零件缓慢进给，就能有效避免零件因为悬臂过长产生的让刀、颤振问题，研磨后的零件表面粗糙度能稳定达到Ra0.8以下，比徒手研磨的精度稳定性提升60%以上。和市面上常见的可调式研磨支架相比，这种一体式焊接结构的靠架没有多余的活动调节关节，

　　长期使用不会出现关节松动导致的定位偏移，维护成本极低，除了定期清理支撑面上的研磨膏碎屑、铁屑之外，不需要做额外的保养，适合在机加工车间的研磨工位长期固定使用。结构上的让位槽设计还能避开零件上的凸起结构，比如带台阶的小轴、带刃口的小型刀具，支撑时不会和零件的非加工面产生干涉，适配的零件类型覆盖了直径3mm到20mm的杆类零件、边长10mm到50mm的小型块类零件，能满足多数小型精密零件的研磨支撑需求。
