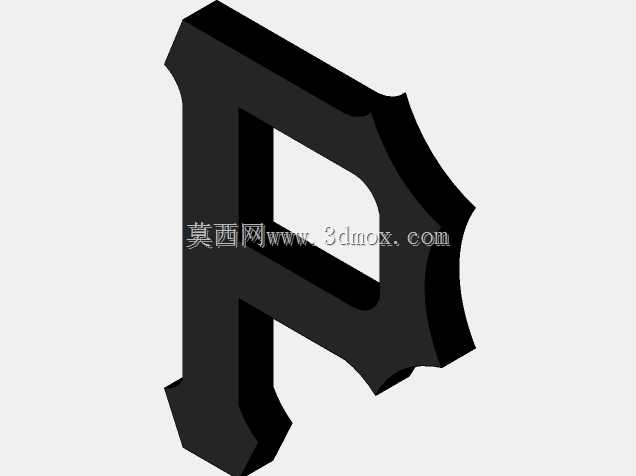

海盗风格P形标识切割模板三维结构

　　毕竟艺术化的字母轮廓没有标准的尺寸公差参考，全靠矢量图对位的话，两个加工点做出来的尖角角度、侧边弧度很容易出现肉眼可辨的差异，装到同一场景的导视系统上就会显得很不规整。从设计思路上来说，建模的时候首先把轮廓的所有尖角做了0.2mm的圆角过渡处理，别小看这个微小的圆角，激光切割或者等离子切割的时候，尖角位置的热量集中很容易烧蚀材料边缘，留这个过渡量既能保证视觉上还是锐利的尖角效果，又能减少加工时的热变形。然后是模板的厚度方向，做了1.5mm的基准台阶，这个台阶是用来给加工时的定位靠山做对位用的，不管是放在切割工作台的定位槽里，还是用压块固定的时候，这个台阶面能保证模板和待加工板材的平行度，不会因为装夹倾斜导致切割出来的轮廓出现斜边。做标识切割加工的同行应该都碰到过这类异形艺术字的加工需求，尤其是带尖角、内凹圆弧过渡的非规则轮廓，要是直接拿平面矢量图上机，很容易在转角处出现过切或者毛刺，尤其是切割薄金属板、亚克力这类常用标识材料的时候，走刀路径的预留量没算好，成品边缘就会有明显的刀痕，后期打磨要费不少功夫。这个模型的核心就是把平面的标识轮廓做了三维实体化处理，不是简单的线条拉伸，而是针对切割加工的工艺需求做了结构优化。首先说应用场景，这类标识模板主要用在跨区域的标识批量加工场景里，就像这次做的这个P形海盗标识，要在不同加工点做同规格成品，就需要统一的三维基准来校准切割路径，避免不同设备、不同操作人员做出来的轮廓尺寸有偏差，

　　再说到安装边界，整个模板的外轮廓比标识实际成品尺寸大了20mm的装夹余量，这个余量是专门留出来给压脚固定的位置，很多新手做切割模板的时候会把外轮廓做的和成品一样大，结果装夹的时候压脚直接压到了成品轮廓范围内，切割完要么压痕留在成品上，要么切割的时候板材移位导致报废。另外模型的内框位置，也就是P字母中间的空心区域，做了3度的脱模斜度，要是用这个模板做冲压成型的话，这个斜度能保证冲压完的废料顺利从模腔里掉出来，不会卡在模板里影响连续加工。实际用的时候，不管是做水切割、激光切割还是薄铝板的冲压，这个三维模型都能直接导出对应的加工路径，不用再二次修图。之前碰到过不少客户拿网上找的平面logo图来做加工，图本身的轮廓线条就有很多断点、

　　重叠的地方，导入CAM软件里还要花一两个小时修线条，这个模型在建模的时候就把所有轮廓线做了闭合处理，没有多余的重叠线段，也没有开放的断点，导入加工软件之后能直接识别成连续的切割路径。还有个细节，模型的非加工面做了0.1mm的粗糙度预留，要是后续要把这个模板做成喷砂或者蚀刻的工装，这个面的粗糙度刚好能保证板材贴附的时候不会打滑，也不会因为太粗糙粘住板材不好卸料。做这类标识类的加工工装，最容易忽略的就是不同加工工艺的兼容性，这个模型在设计的时候就考虑了激光、等离子、冲压、线切割这几种常用的金属/非金属切割工艺的需求，轮廓的最小转角半径大于0.15mm，满足绝大多数切割设备的最小走刀半径要求，不会出现设备走不了过小转角导致报警的情况。

　　另外模板的四个角做了定位孔的预留，孔位距离侧边的距离是统一的10mm，不管是用销钉定位还是用螺丝固定，都能快速和不同的加工工作台对位，不用每次都重新找正。很多人觉得这类标识模型就是简单的拉伸，其实真正能用在生产里的模型，每一个尺寸细节都是对应加工环节的实际需求，比如内凹位置的圆弧半径，要是做的太小，线切割的时候钼丝容易断，激光切割的时候熔渣容易堆积在凹角里，这个模型里所有内凹位置的半径都控制在0.8mm以上，刚好平衡了视觉效果和加工可行性。还有轮廓边缘的垂直度，模型里切割刃口位置的垂直度公差控制在0.02mm以内，就算是切割厚一点的5mm亚克力板，切出来的边缘也不会有明显的斜度，不用后期再做铣边处理。
