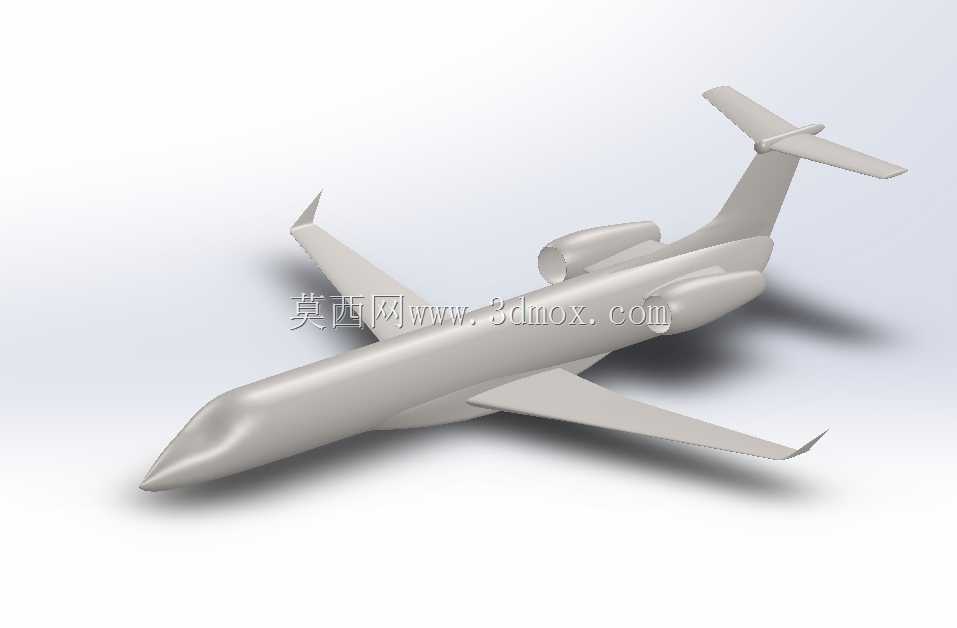

巴西航空ERJ145支线喷气客机三维数模

　　该三维数模还原的是巴航工业ERJ145型支线喷气客机，这类机型主要服务于国内支线航空网络、短途商务包机、通用航空通勤场景，在客流量不足以支撑宽体机、窄体干线机执飞的航线上，承担点对点旅客运输任务，也有部分改装版本被用于公务出行、航空测绘、医疗转运等特殊作业场景。从实际运营角度看，该机型采用尾吊双发、T型尾翼的布局设计，这种布局的核心考量是降低机翼附近的发动机噪音传入客舱，同时避免机翼下吊挂发动机对翼下空间的占用，适配小型机场简陋的地面保障条件，减少发动机吸入地面杂物的风险，也能让机身侧面舱门、货舱门的布置不受发动机位置干扰，提升地面装卸、旅客登机的效率。数模还原的机型巡航阶段马赫数可达0.78，

　　对应标准大气下的巡航速度约833公里每小时，初始巡航爬升阶段可爬升至10670米高度层，最大服务升限可达11275米，这个升限设计能够让飞机在大部分对流层顶部的平稳气流层飞行，减少低空紊流对飞行舒适度的影响，同时规避大部分低空恶劣天气区域。在起降性能设计上，该机型的起飞场长要求为1970米，着陆场长要求为1300米，这个参数设计能够适配国内大量三四线城市的支线机场跑道条件，不需要对现有跑道进行加长改造即可投入运营，大幅降低航司的航线开通门槛。客舱布局采用单通道3+0的座位排布，标准载客量为50人，针对支线航线短航程、高频次的运营特点，客舱内部没有设置冗余的大型服务设施，在保证每位乘客基本乘坐空间的前提下，

　　最大化压缩了非必要的机身长度，降低整机结构重量。机身采用常规半硬壳式结构设计，机头为流线型钝头造型，兼顾气动减阻和机载雷达的安装空间需求，机翼为后掠式下单翼设计，翼尖设置有小翼结构，能够降低翼尖涡流诱导阻力，提升巡航阶段的燃油效率。尾翼部分采用T型布局，水平尾翼布置在垂直尾翼顶端，避开机翼后方的气流扰动区域，提升大迎角飞行状态下的操纵效率，发动机短舱通过吊挂结构固定在机身后部两侧，短舱外形做了流线型修型，与机身曲面顺滑过渡，减少干扰阻力。在建模逻辑上，该数模严格按照真机的外形尺寸比例构建，机身截面为近似圆形的增压舱截面，保证高空飞行时客舱增压的结构强度，机翼的后掠角、上反角都符合真机的气动设计参数，各操纵面的位置、尺寸都做了还原，

　　包括襟翼、副翼、方向舵、升降舵的分界位置都和真机保持一致，能够用于航空类教学演示、机场场景仿真搭建、民航类科普内容制作、飞行器气动布局参考等场景。从安装边界角度看，整机长度、翼展、垂尾高度的比例完全符合真机参数，在做机场地面滑行、停机位适配的仿真模拟时，能够准确还原飞机在地面的空间占用情况，包括机翼与相邻机位的安全距离、垂尾与廊桥、机库门的高度适配、发动机与地面勤务车辆的安全间距等参数都可以通过该数模进行校核。起落架部分采用前三点式布局，前起落架布置在机头下方，主起落架布置在机身下部两侧，收起后完全收纳于机身内部的起落架舱内，不会在机身外部形成多余的凸起，保证巡航阶段的气动外形完整性。该机型的设计思路核心是围绕支线航空的低成本运营需求，在保证飞行安全、基本乘坐舒适度的前提下，尽可能简化结构设计、降低整机重量、减少对机场保障设施的要求，让航司能够在低客流量的支线上实现盈利运营，数模对这些设计特征都做了准确的还原，没有添加多余的装饰性结构，完全基于真机的工程设计逻辑构建外形曲面，各部件之间的装配关系符合实际的飞机制造工艺逻辑，曲面之间的过渡顺滑，没有出现破面、曲面扭曲的问题，能够直接导入各类三维仿真软件中做后续的场景搭建、动画制作、结构参考使用。
