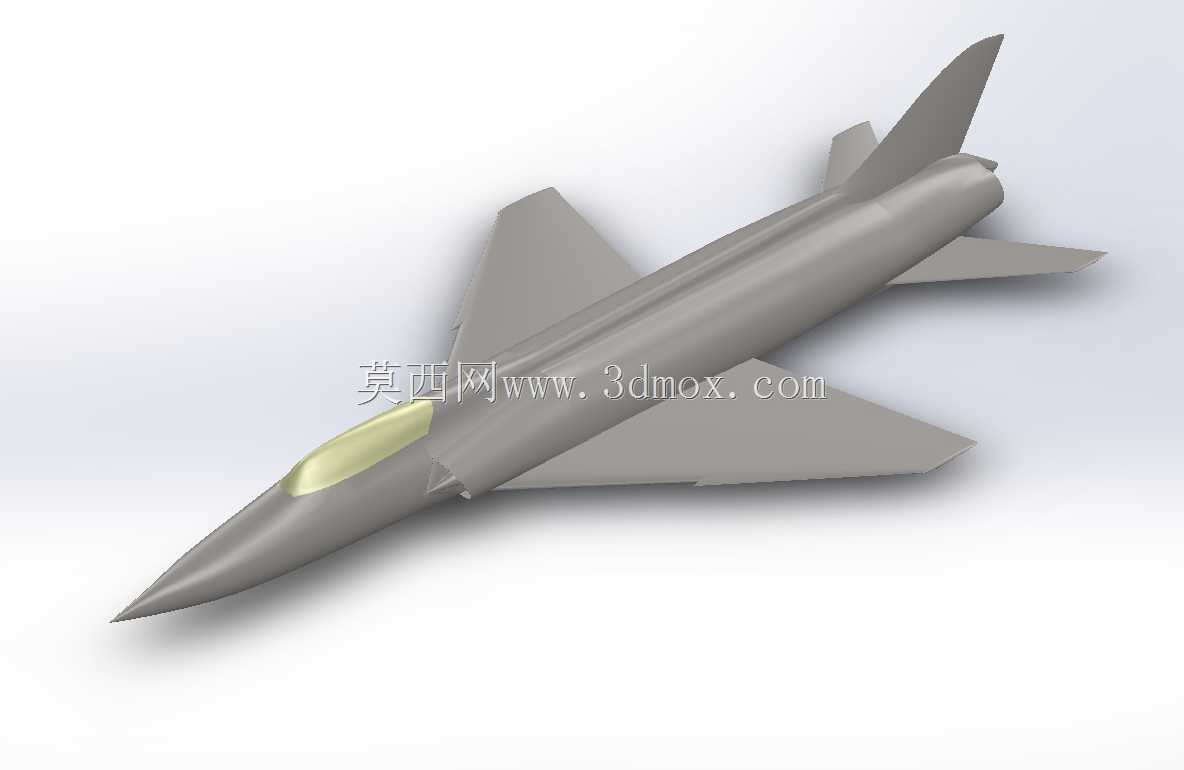

超音速歼击机整机结构三维数模

　　该三维数模还原了典型第二代超音速歼击机的整机结构特征，可用于航空类专业教学演示、飞行器气动布局方案论证初期的参考比对、科普展项的数字化素材制作，也能作为航模设计阶段的结构参照基准，帮助设计人员快速建立对该类战机整体构型的直观认知，减少初期构型梳理的重复工作量。从实际作战用途来看，该机型定位为高空高速截击与前线制空作战平台，承担要地防空拦截、空中优势争夺、近距对地支援等任务，数模完整呈现了其适配高速飞行的气动构型与核心机载系统的布置边界。整机采用带全动水平尾翼的后掠翼常规布局，机翼后掠角度匹配2马赫级飞行速度下的激波阻力控制需求，翼面与机身采用翼身融合过渡设计，降低跨音速阶段的阻力激增效应；机头采用尖锐锥形截面的进气道整流罩，

　　适配机头进气的总体布局，保证高速飞行阶段进气道的气流均匀度，为动力系统提供稳定的进气条件；垂直尾翼采用大后掠角单垂尾设计，搭配机身尾部下方的小型腹鳍，在大迎角飞行状态下能够提供足够的航向稳定性，避免侧滑引发的姿态失控。数模中明确标注了整机的外形尺寸边界，机身总长15.87米，翼展9.00米，机高3.60米，机翼总面积28.0平方米，这些尺寸参数可直接用于总体布置阶段的空间占位校核，在开展同类型飞行器改型设计时，能够快速确定地面保障设备的适配尺寸、机库停放的空间预留要求、机载设备安装的可用空间范围。动力系统采用双发并列布置于机身尾部，单台发动机最大推力21.6千牛，数模预留了发动机安装的舱段边界，

　　进气道从机头延伸至发动机舱的流道走向清晰，可用于开展进气道与发动机匹配性的初步仿真验证；起落架采用前三点式布置，前起落架收纳于机头下方舱段，主起落架收纳于机翼根部与机身衔接的舱室内，数模呈现了起落架收放的运动路径与舱门的开合边界，能够为起落架收放机构的设计提供运动干涉校验的参考基准。机载武器配置方面，数模还原了机头处4门30毫米航炮的安装位置，机身腹部预留了可伸缩式火箭弹发射装置的安装空间，机翼下方设置四个外挂架，单挂架最大挂载重量400千克，可挂载副油箱、航空炸弹、火箭弹发射巢等载荷，这些结构特征能够帮助设计人员快速梳理武器挂载的重量分布、投放间隙、与机身结构的连接点位置，在开展武器集成设计时减少基础构型的测绘工作量。

　　从设计思路来看，该机型的构型完全围绕冷战时期高空高速截击的核心需求展开，在发动机推力有限的前提下，通过优化机身长细比、采用大后掠翼面、尽可能减少机身表面的突出物来降低飞行阻力，同时兼顾低速大迎角状态下的操纵稳定性，保证起降阶段与近距格斗阶段的飞行安全；数模中机身内部的舱段划分清晰，从前到后依次为雷达舱、座舱、燃油舱、设备舱、发动机舱，各舱段的空间边界明确，可用于开展机载设备布置的方案迭代，验证不同设备尺寸下的安装可行性。需要注意的是，该数模为总体构型的初步模型，未包含内部管路、线束、紧固件等细节结构，在用于详细设计阶段时，需要进一步补充结构强度校核所需的细节特征，完善各系统之间的连接结构设计；在航模设计应用场景中，可基于该数模进行等比例缩放，结合3D打印工艺制作实体航模部件，验证气动外形的实际飞行效果；在教学场景中，可通过剖切数模的不同舱段，向学员讲解超音速歼击机的总体布置逻辑、气动设计的核心考量因素、各系统之间的协调设计思路，帮助学员快速建立航空装备总体设计的全局认知。
