KP1-32-3P凸轮式电源转换开关结构设计

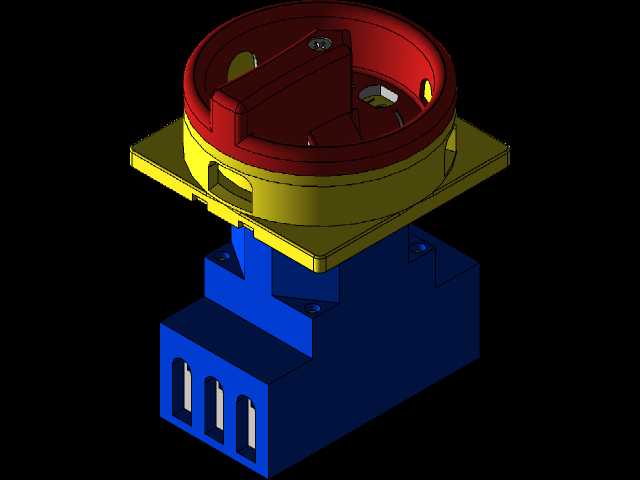

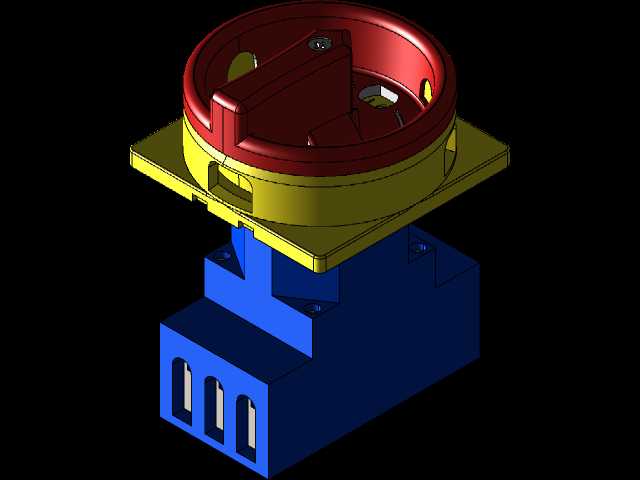

　　这款转换开关的设计核心围绕低压配电回路的电源切换、负载通断需求展开，在机床控制柜、小型成套配电设备、工业单机设备的电气回路中，这类开关承担着主电源隔离、多回路电源切换、小功率负载直接启停的作用，相比普通翘板开关，其带载分断能力更强，操作档位的机械定位更清晰，能有效避免误操作带来的电气安全隐患。从结构设计逻辑来看，开关采用方形安装底座搭配圆形操作端的布局，黄色底座部分为安装固定基座，预留的安装孔位适配行业通用的面板开孔尺寸，安装时可直接嵌入设备操作面板，通过底座自带的卡扣或者配套紧固件完成固定，不需要额外设计定制安装支架，能大幅缩短电气柜装配的工时。红色操作端的防护圈做了凸起设计，一方面可以避免日常作业中意外碰撞操作手柄导致的误合闸、

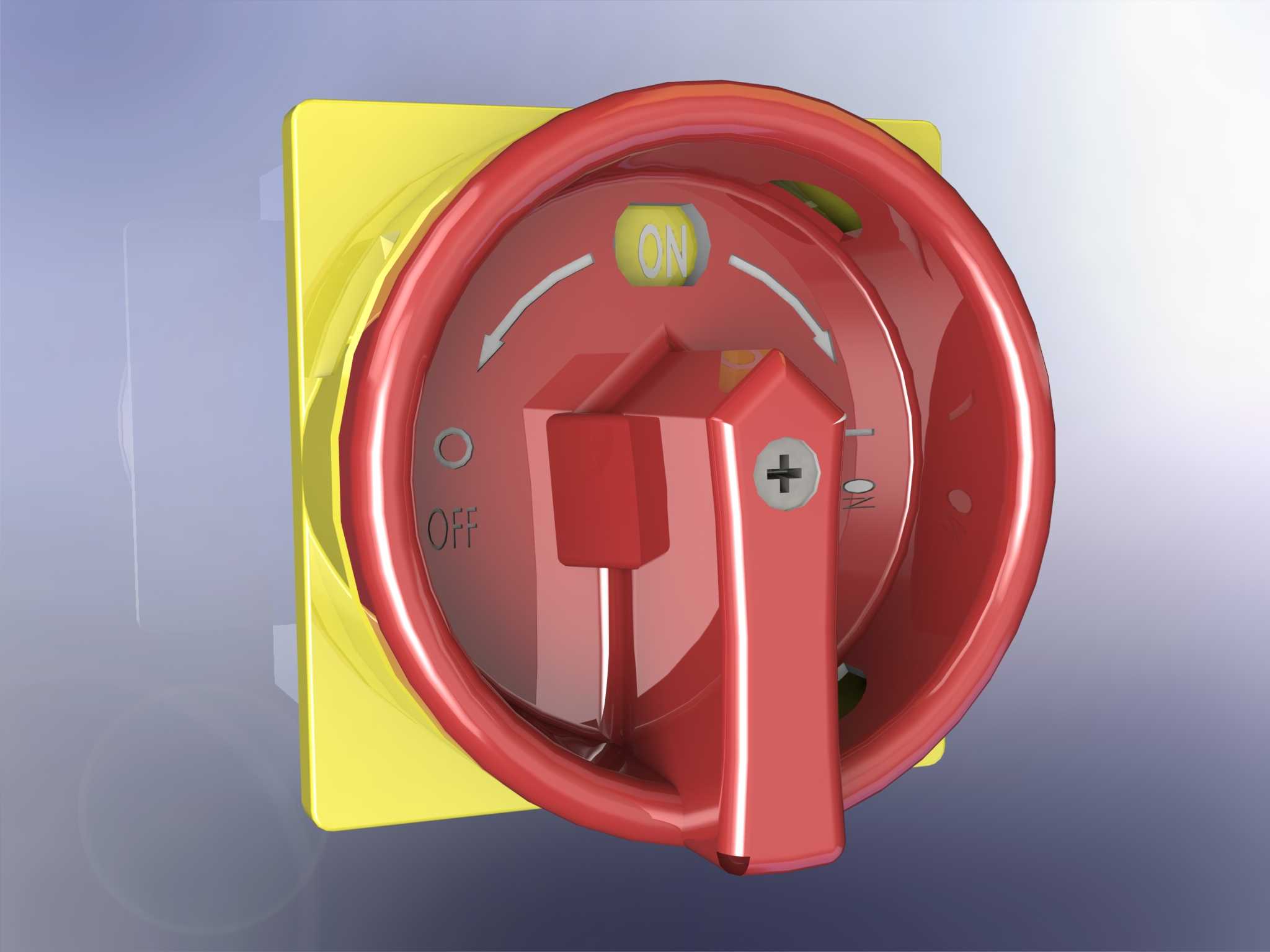

　　误分闸，另一方面醒目的红色也符合电气安全标识的配色要求，操作人员在设备旁能快速识别电源操作部件的位置。操作手柄的造型做了贴合手指施力角度的弧度设计，旋转操作时的施力方向与手柄转动轨迹匹配，操作力矩控制在合理区间，既不会因为力矩过轻导致档位定位不准，也不会因为力矩过重增加操作人员的操作负担，手柄上的十字槽结构兼顾了外观整体性与装配需求，生产时可通过标准工具完成手柄与内部转轴的紧固，不需要定制专用装配工装。开关的档位标识直接模塑在操作端的内圈表面，ON与OFF档位对应清晰的旋转方向箭头，操作人员不需要额外查阅说明书就能直观判断开关的通断状态，标识与本体一体化的设计也避免了长期使用后标识脱落、磨损导致的状态识别错误。

　　内部结构采用凸轮驱动触点的设计逻辑，操作手柄转动时带动内部凸轮机构同步转动，凸轮轮廓的曲线设计对应不同档位的触点通断时序，保证在切换过程中触点的分合速度与操作手柄的旋转速度无关，能快速拉断电弧，减少触点烧蚀的概率，延长开关的电气使用寿命。安装边界方面，方形底座的安装孔距符合低压电器通用安装尺寸规范，嵌入面板后操作端突出面板的高度控制在合理范围，不会因为突出过多影响设备操作面板的整体布局，也不会因为突出过短导致操作时手指施力不便。接线端的布局在底座后侧，不同极数的接线端子之间设置了绝缘隔离筋，能避免接线过程中导线毛刺外露导致的极间短路风险，端子的压紧结构采用标准螺丝压接，适配常规规格的多股铜芯导线，

　　不需要配套特殊的接线端子就能完成可靠接线。在实际应用场景中，这类3P规格的转换开关可直接用于三相小功率负载的电源通断，也可作为双电源回路的手动切换部件，在设备检修时还能作为隔离开关使用，明确断开主电源，为检修作业提供安全的电气隔离点。设计过程中充分考虑了工业现场的使用环境，操作端的防护结构能阻挡日常作业中的粉尘、飞溅水滴进入开关内部，适配大多数工业车间的常规使用环境，不需要额外加装防护外罩就能满足基础的防护要求。手柄与操作圈之间的间隙控制经过反复验证，既保证转动过程中没有卡滞，也避免间隙过大导致异物进入内部机构，转动过程中的档位反馈清晰，每个档位都有明确的到位触感，操作人员不需要观察开关状态，仅凭操作手感就能判断是否切换到目标档位。
