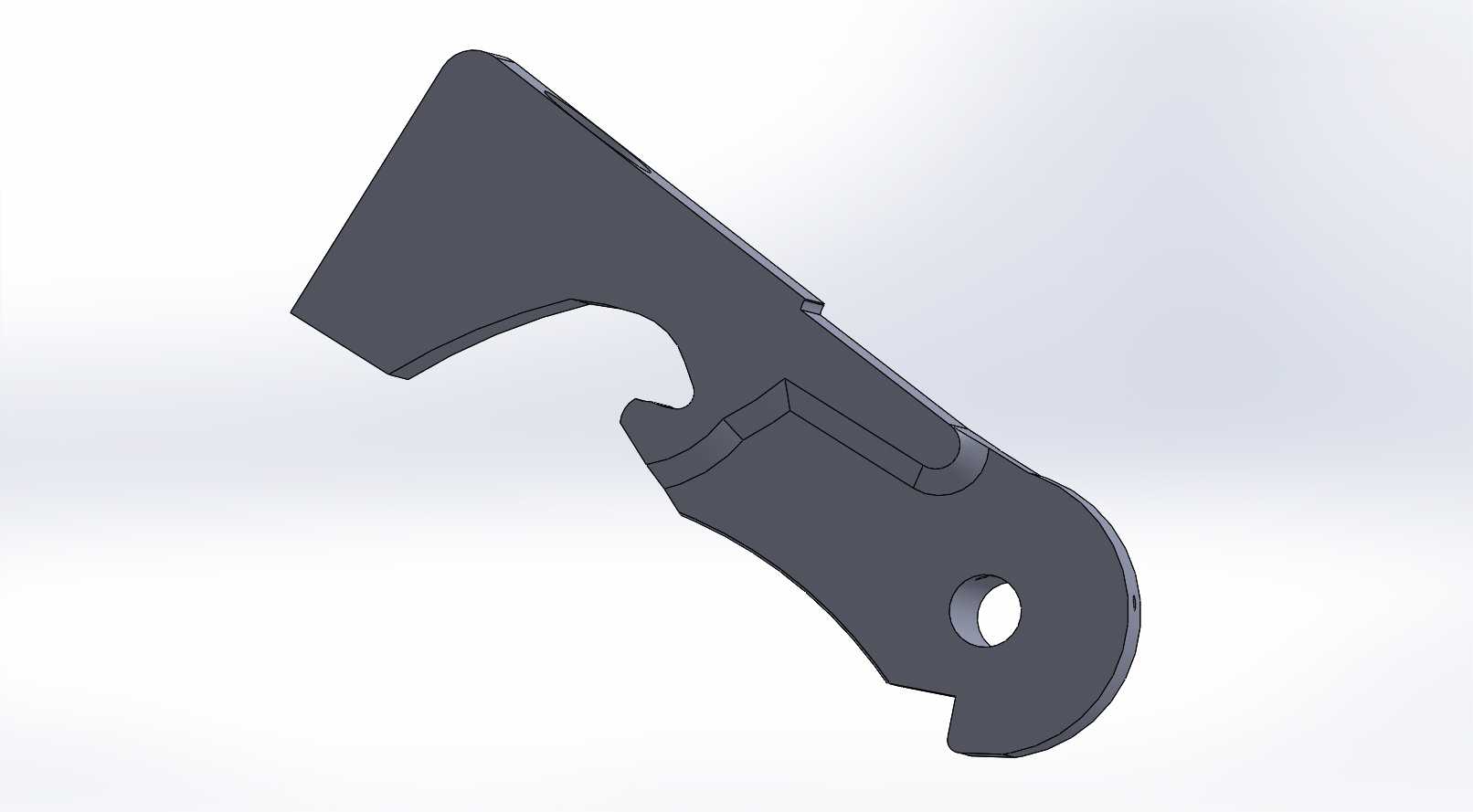

AR9适配击锤机械结构三维设计

　　在轻武器配件的结构设计领域，击锤作为发射机构的核心受力零件，其结构合理性直接决定了整套击发系统的动作可靠性与使用寿命，本次针对AR9平台开发的击锤结构，完全围绕9mm口径半自动火器的击发力传递需求展开设计，没有冗余的装饰性结构，每一处轮廓都服务于实际动作逻辑。

　　从实际应用场景来看，该击锤适配采用自由枪机结构的AR9系枪械，这类枪械多用于民用射击运动、竞技射击场景，击发时需要击锤以稳定的回转力矩撞击击针尾部，确保底火被可靠击发，同时要在连发、速射工况下保持结构强度，不会因为反复冲击出现断裂、形变问题。设计初期首先明确了安装边界：击锤通过尾部的销轴孔与击发机座铰接，销轴直径采用行业通用的4mm标准规格，孔位同轴度公差控制在0.02mm以内，避免击锤回转时出现卡滞；击锤整体安装在击发机座的预留槽内，最大回转半径控制在28mm，不会与阻铁、扳机连杆等周边零件产生运动干涉，完全兼容标准AR9下机匣的内部空间尺寸，不需要对机匣进行二次打磨修改即可直接装配。

　　外形设计上，击锤的头部撞击面做了15度的斜角处理，撞击面的平面度公差控制在0.01mm，确保撞击击针时力的传递方向与击针轴线完全重合，避免出现偏击导致的击发无力、底火击穿故障；击锤中部的卡槽结构是与阻铁配合的扣合面，卡槽的深度设计为3.2mm，扣合接触面做了R0.5的圆角过渡，既保证待击状态下阻铁能够可靠挂住击锤，不会出现滑机、早发的安全隐患，又能在扣动扳机时让阻铁顺利滑脱，扳机力保持在22N-28N的舒适区间，符合竞技射击的扳机力调校需求。击锤侧面的减重槽并非装饰结构，槽深1.5mm，在保证整体结构强度的前提下将零件重量控制在12g左右，降低击锤回转时的转动惯量，既可以减小击发时的整机震动，也能降低阻铁扣合面的磨损速度，延长整套击发机构的维护周期。

　　从材料选型与工艺适配角度，该结构设计预留了常规五金加工的工艺余量，采用4140合金钢毛坯经CNC铣削成型即可满足强度需求，热处理后硬度控制在HRC42-46，表面做发黑处理即可满足耐磨、防锈的使用要求；击锤与击锤簧配合的卡槽位置做了加厚处理，厚度达到6mm，能够承受击锤簧反复施加的扭转力矩，不会在长期使用后出现簧位磨损、击锤簧脱落的问题。在动作逻辑验证阶段，通过三维建模的运动仿真可以确认，击锤从待击位置回转到击发位置的行程为22度，回转过程中与击针尾部的接触行程为1.2mm，撞击能量稳定在0.8J左右，完全满足9mm手枪弹底火的击发能量要求，不会出现能量过剩击穿底火、能量不足无法击发的问题。

　　考虑到实际使用中的维护需求，击锤的所有棱边都做了R0.3的倒角处理，没有尖锐的加工毛刺，装配时不会划伤操作人员，也不会在往复运动中切割击锤簧、磨损周边的塑料机匣内壁；击锤尾部的销轴孔两端做了0.5mm的沉孔设计，装配时销轴可以顺利导入，降低装配难度，同时沉孔可以储存少量润滑脂，在长期使用过程中持续润滑铰接位置，减少销轴与孔位的磨损。不同于市面上很多通用AR击锤的结构，这款击锤专门针对AR9的9mm枪机行程做了轮廓适配，击锤上部的让位缺口刚好匹配枪机后坐时的运动轨迹，枪机后坐压倒击锤的过程中不会出现硬碰撞，动作更加顺滑，也避免了枪机和击锤撞击导致的零件表面崩缺问题。
