Ar9系列高压隔离开关导电触头结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:543329
  • Ar9系列高压隔离开关导电触头结构设计
  • Ar9系列高压隔离开关导电触头结构设计
  • Ar9系列高压隔离开关导电触头结构设计
  • Ar9系列高压隔离开关导电触头结构设计

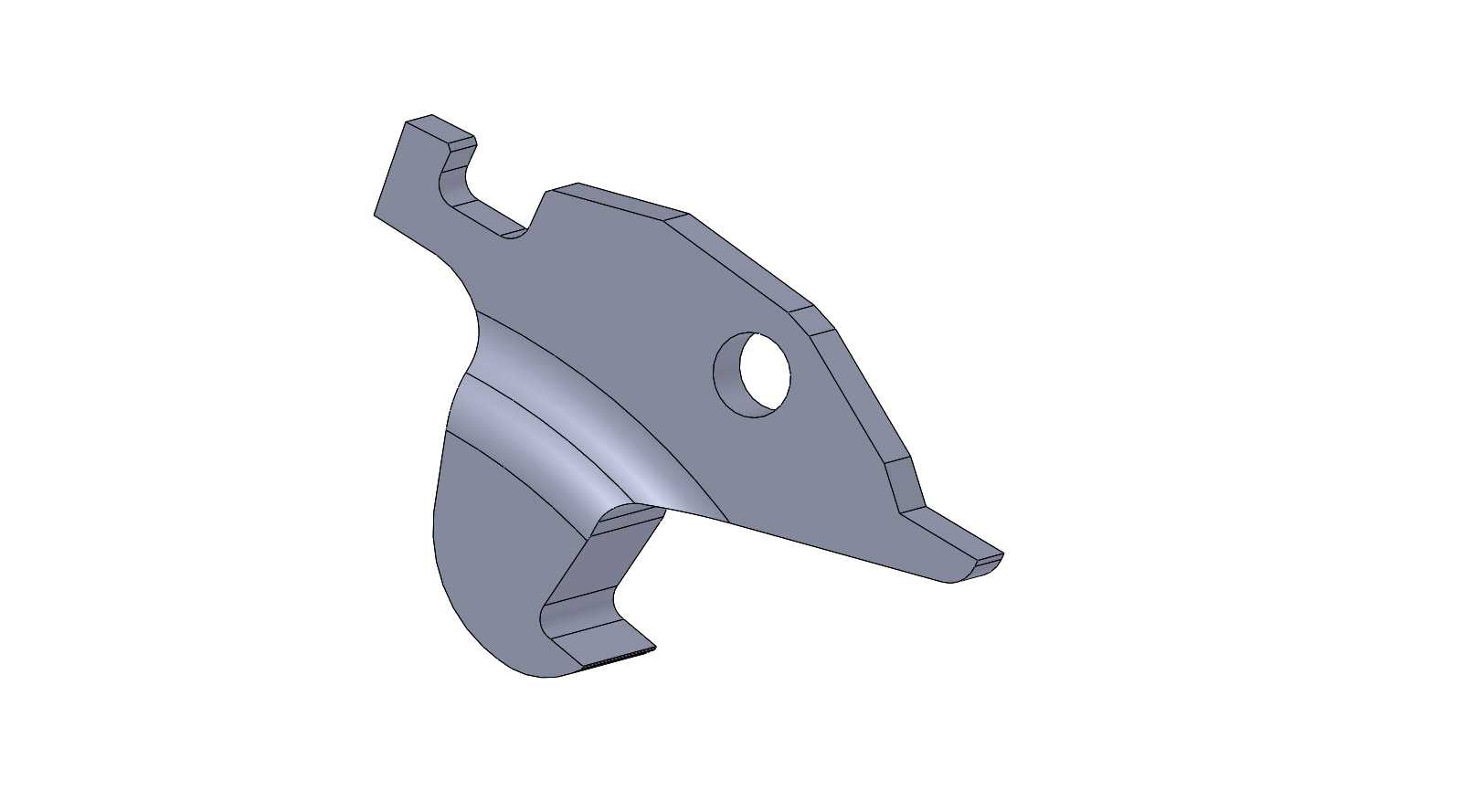

  在10kV及以下电压等级的户外配电线路、环网柜、柱上开关成套设备中,隔离开关承担着无负荷状态下分断电路、形成明显绝缘断口的核心作用,是配电网络检修、倒闸操作环节必不可少的安全保障部件,本次设计的Ar9隔离开关触头部件,是整套开关实现导电通断、机械定位的核心执行零件。从实际工况来看,这类触头长期暴露在户外环境中,需要耐受高低温交变、雨水侵蚀、粉尘附着,同时在合闸状态下要承载额定工作电流,分闸状态下要保证足够的绝缘间隙,避免发生击穿放电,因此零件的结构合理性直接决定整套开关的运行可靠性。

  设计过程中首先明确了零件的功能边界:该零件属于隔离开关的动触头侧导电构件,合闸时与静触头的触指形成稳定面接触,保证导电回路的接触电阻处于合格范围,避免长期运行出现过热烧蚀;分闸时随操作机构转动到指定开距位置,形成满足安全规范的可见断口。零件整体采用冲压折弯成型工艺,主体板材选用T2紫铜冲压后镀银处理,兼顾导电性能与结构强度,相比传统铸铜触头,冲压件的材料利用率更高,成型后尺寸一致性更好,适合批量生产装配。

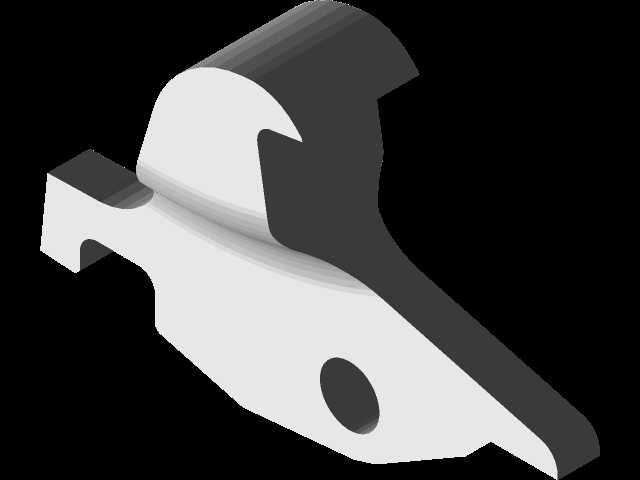

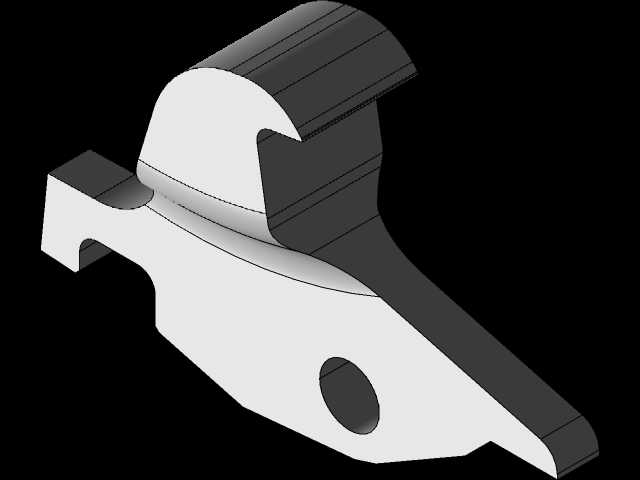

  从结构细节来看,零件上端的挂钩结构用于与操作机构的绝缘拉杆铰接,铰接孔的位置公差控制在±0.1mm范围内,保证机构传动过程中无卡滞、行程偏差在允许区间;中部的圆形安装孔用于将触头固定在转动主轴上,孔位与主轴的配合选用H7/h6间隙配合,装配后加装防松垫片,避免多次分合闸操作后出现松动移位;下端的双钩型接触结构是与静触头配合的核心部位,两个接触爪的平行度公差控制在0.05mm以内,合闸时能够同时贴合静触头的两个接触面,保证电流均匀分布,避免单接触面过载发热。零件中部的弧形折弯结构一方面增加了零件的整体刚性,减少合闸冲击下的形变,另一方面预留了足够的电气安全距离,避免带电部分对接地构件放电。

  安装边界方面,该触头适配的主轴直径为12mm,铰接孔直径为8mm,零件整体最大轮廓尺寸在合闸状态下的旋转半径为78mm,设计时已经核算了分闸全过程的运动包络,不会与柜体内部的绝缘隔板、相邻相的触头发生干涉,安装时只需将主轴穿入中部固定孔,拧紧锁紧螺钉,再将绝缘拉杆与上端挂钩连接即可完成装配,无需额外的调整垫片,适配现有Ar9系列隔离开关的安装尺寸,可直接替换原有老旧触头部件。

  从实际应用反馈来看,这类冲压式触头相比传统的铣削加工触头,接触面积提升了15%左右,接触电阻可稳定控制在100μΩ以内,在额定630A电流下的温升不超过35K,满足GB1985高压交流隔离开关的相关标准要求;同时零件的折弯结构经过有限元应力校核,在10000次机械寿命操作后,形变量不超过0.2mm,不会出现接触爪张开、接触不良的问题。设计时还特意在接触爪的端部做了15°的导入倒角,合闸过程中能够顺利滑入静触头触指之间,即使存在少量的安装偏差也能顺利导向到位,降低了现场装配的调试难度,适合农网改造、城市配网升级等批量施工场景使用。
