内六角圆柱头夹紧螺栓结构设计

　　在轻武器结构装配、精密工装夹具搭建、小型自动化模组锁紧这类对连接紧凑度有较高要求的场景里，内六角圆柱头夹紧螺栓是应用频次极高的一类紧固件。不同于外六角螺栓需要预留足够的扳手活动空间，这类圆柱头内六角结构的螺栓，仅需在被连接件表面加工出适配的沉孔，就能将整个螺栓头完全埋入构件平面以下，既不会在设备外表面形成突出的磕碰风险点，也能在空间极度受限的狭长装配区域内完成锁紧操作，这也是它在枪械组件、精密电子设备工装、小型医疗器械装配中被大量使用的核心原因。

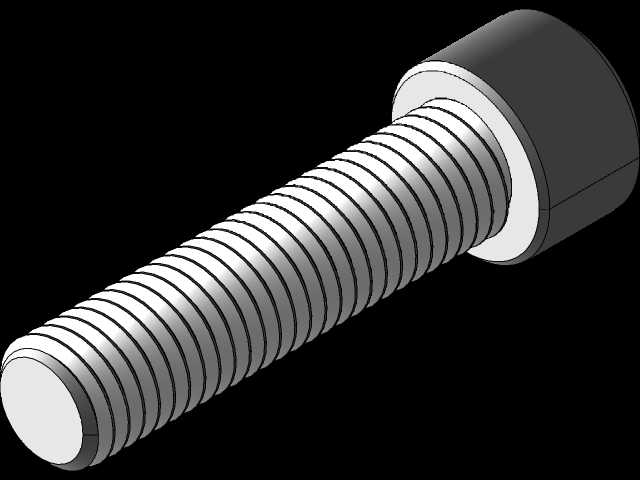

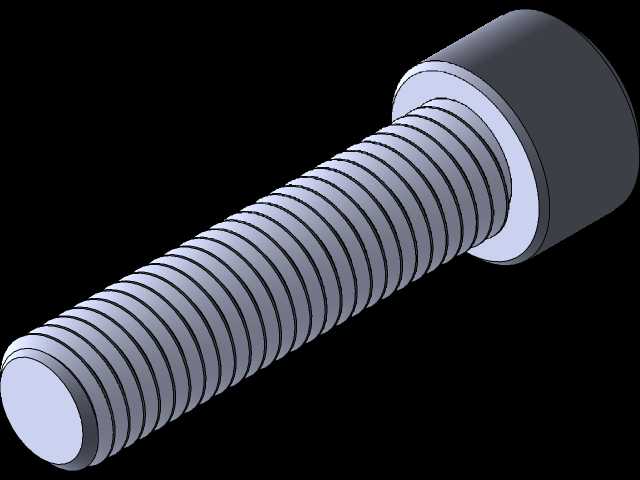

　　从功能设计逻辑来看，这款夹紧螺栓的核心作用是为两个或多个叠合构件提供持续稳定的轴向压紧力，避免设备运行过程中因振动、冲击载荷出现连接松脱、构件错位的问题。螺栓杆部采用全螺纹结构设计，能够适配不同厚度组合的被连接件，无需根据锁紧厚度额外调整光杆段长度，在多品种小批量的装配场景中能大幅减少紧固件的备库规格。螺纹段的牙型采用通用连接螺纹设计，牙侧角经过优化，能够在拧紧过程中让牙面受力更均匀，降低反复拆装后出现螺纹滑牙的概率，同时保证足够的螺纹啮合强度，在额定预紧力下不会出现螺纹脱扣失效。

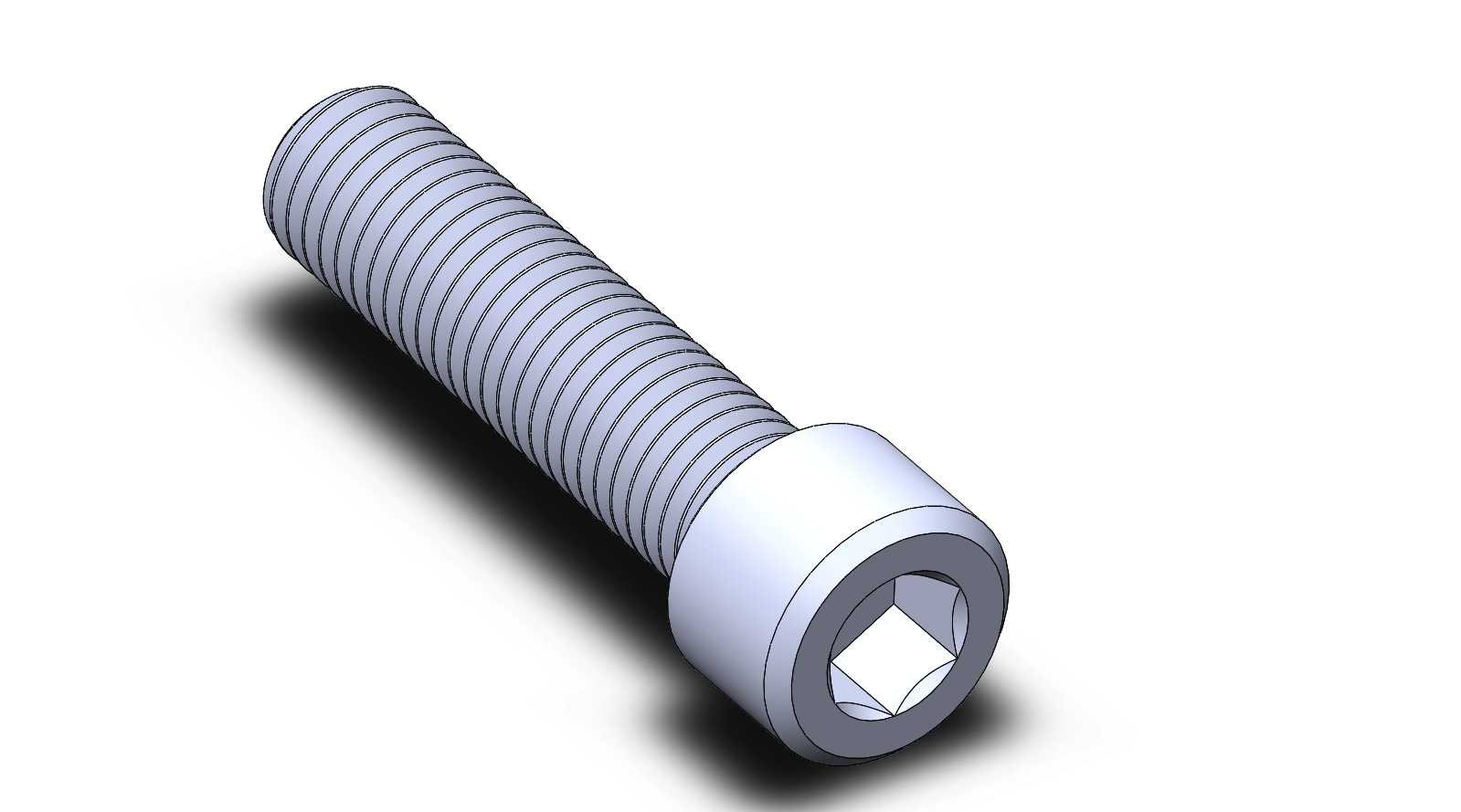

　　螺栓头部的内六角驱动结构是整个零件设计的关键细节，内六角孔的深度与对边尺寸经过匹配设计，既能够保证标准内六角扳手插入后有足够的接触面积，传递足够的拧紧扭矩，也不会因为孔深过大导致头部壁厚不足，在大扭矩拧紧时出现头部开裂的问题。头部与杆部的过渡位置设计了平滑的圆角过渡，能够有效降低拧紧过程中头部与杆部连接位置的应力集中系数，避免螺栓在承受交变载荷时从应力集中位置发生断裂。螺栓头部的下端面与杆部轴线保持严格的垂直度要求，这样在拧紧后，头部端面能够与被连接件的沉孔端面完全贴合，不会出现偏载导致的预紧力损失，也能避免因为端面倾斜带来的附加弯曲应力，提升螺栓的疲劳使用寿命。

　　从安装边界维度考量，这款螺栓在装配时需要在被连接件上加工出与螺栓头直径适配的沉孔，沉孔的深度需要略大于螺栓头部的高度，保证螺栓头埋入后不突出构件表面；沉孔底部需要保证足够的平面度，避免出现倾斜、凹凸不平的问题，防止拧紧时螺栓出现偏斜。穿螺栓的过孔直径需要比螺栓杆部直径大0.1-0.2mm，既能够方便螺栓顺利穿入，也不会因为间隙过大导致被连接件出现定位错位。在实际选型应用时，需要根据被连接件的总厚度计算所需的螺栓长度，保证拧紧后螺纹末端能够伸出螺母或螺纹孔2-3个螺距，确保足够的螺纹啮合长度，同时也不会因为螺栓过长导致末端突出过多，干涉其他运动部件。

　　在实际工程应用中，这类夹紧螺栓常被用于需要频繁拆装的构件连接位置，比如枪械的护木固定、夹具的定位块锁紧、自动化设备的可调挡块固定等场景，内六角的驱动形式能够支持使用扭矩扳手精确控制预紧力，保证每个连接点的压紧力一致，避免因为预紧力不均导致的构件变形、装配精度下降问题。螺栓的整体外形采用轴对称结构设计，在大批量加工时能够采用冷镦工艺一次成型头部与杆部毛坯，再通过滚丝工艺加工螺纹，生产效率高，尺寸一致性好，能够稳定满足不同场景下的装配互换性要求，不需要针对单个零件进行修配，大幅降低装配环节的人工成本。
