Ar9系列配套鼓形连接结构件

　　在低压配电终端的Ar9系列隔离开关配套组件中，这类鼓形结构件承担着操作机构与触头模块之间的动力传递衔接作用，日常多应用于工业厂房动力柜、楼宇配电竖井、户外环网柜的隔离开关操作单元内，是保障开关分合闸动作顺畅传递的核心衔接零件。从实际工况出发，这类零件需要在频繁的分合闸操作中承受周期性的扭转与轴向冲击力，同时还要适配机构内部狭小的安装空间，避免与相邻的触头支持件、操作拐臂产生运动干涉。设计阶段首先要匹配Ar9系列开关的机构行程参数，零件两端的卡槽结构需要精准卡入操作拐臂与触头联动杆的对应凸台，卡槽的开口角度、深度公差需要控制在±0.05mm范围内，否则会出现卡滞、脱扣甚至分合闸不到位的问题，直接影响配电回路的通断可靠性。

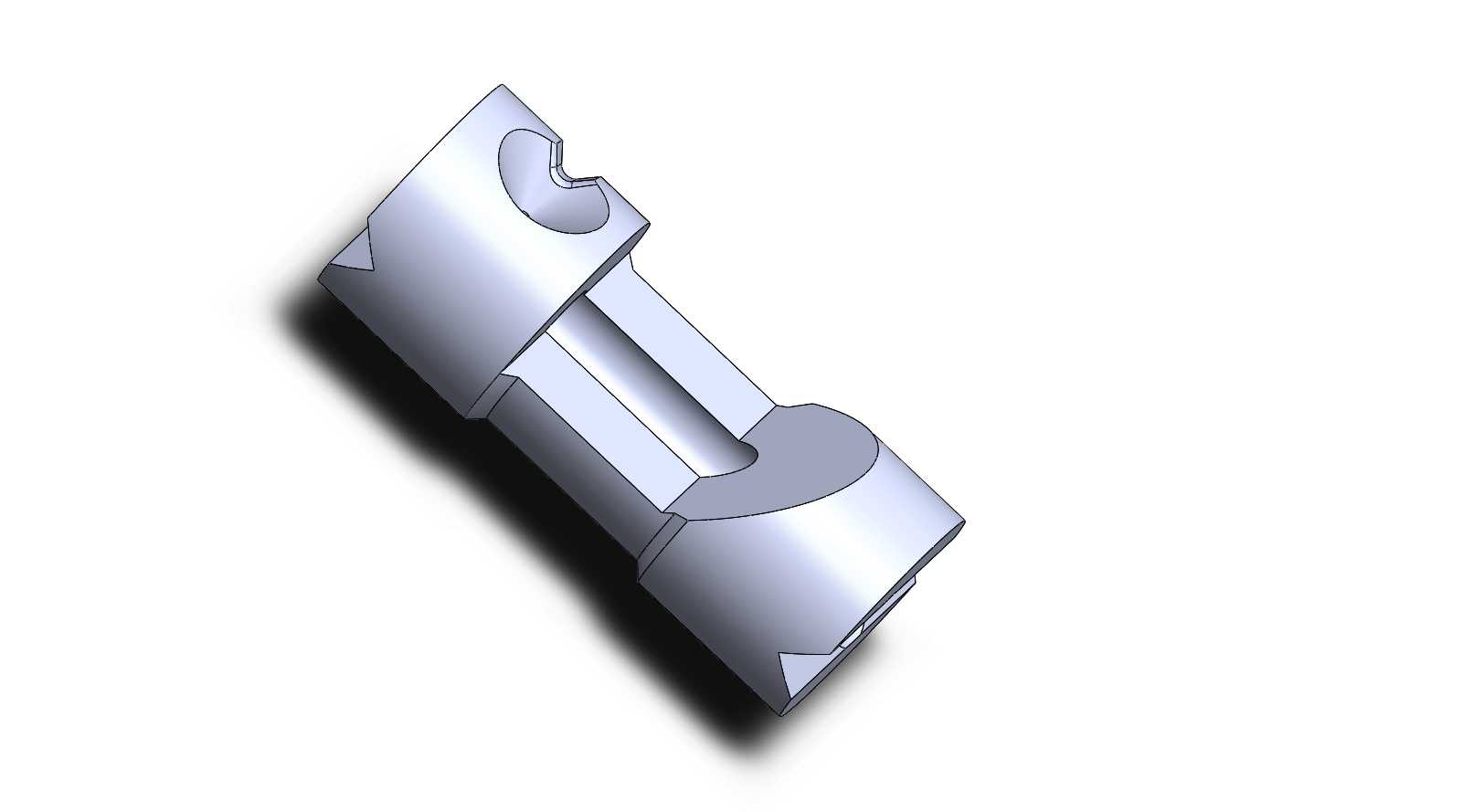

　　零件整体采用鼓形的中间过渡结构，并非单纯的外形设计考量，中间收窄的柱体结构可以在传递扭矩的过程中预留一定的弹性形变空间，当操作过程中出现瞬时冲击载荷时，鼓形段可以吸收部分冲击能量，避免刚性连接导致的零件崩裂或者连接凸台断裂，同时两端加粗的圆柱段可以提升与安装孔位的配合精度，保障同轴度偏差控制在合理区间，减少转动过程中的偏磨问题。从安装边界来看，零件的总长度需要适配开关机构腔的内部轴向间距，两端圆柱段的直径要匹配对应安装孔的公差带，通常采用H7/h6的间隙配合，既保障转动过程中的顺畅度，又不会因为间隙过大导致传动过程中出现空程，影响分合闸的位置精度。零件表面的槽位设计除了承担连接功能外，侧面的定位缺口还需要和机构内部的限位弹片配合，

　　在分合闸到位时提供清晰的到位反馈，让操作人员可以通过手柄的触感判断开关是否完全到位，避免出现虚接导致的触头烧蚀问题。在实际选型适配中，这类零件不能单独替换使用，需要和同系列的操作拐臂、触头联动杆配合公差匹配，若零件的卡槽磨损量超过0.1mm，就需要及时更换，否则会导致传动间隙过大，分合闸同步性下降，严重时会出现三相触头不同期接触，引发拉弧故障。建模过程中需要重点关注两端卡槽的对称度要求，以及鼓形过渡段的圆角处理，避免应力集中导致的零件疲劳断裂，所有棱边都需要做0.2mm的倒角处理，既可以去除加工毛刺，也能避免安装过程中划伤相邻的绝缘构件，适配配电设备内部的绝缘安全要求。这类零件通常采用高强度工程塑料或者锌合金压铸加工，

　　不同材质的选型对应不同的电流等级开关，大电流规格的产品会采用金属材质提升结构强度，小电流规格则采用绝缘材质减少导电风险，设计时需要根据应用场景匹配对应的材质参数，同时兼顾加工工艺性，比如塑料件的拔模斜度控制、压铸件的壁厚均匀性，避免生产过程中出现缩痕、变形等问题，影响零件的装配精度。
