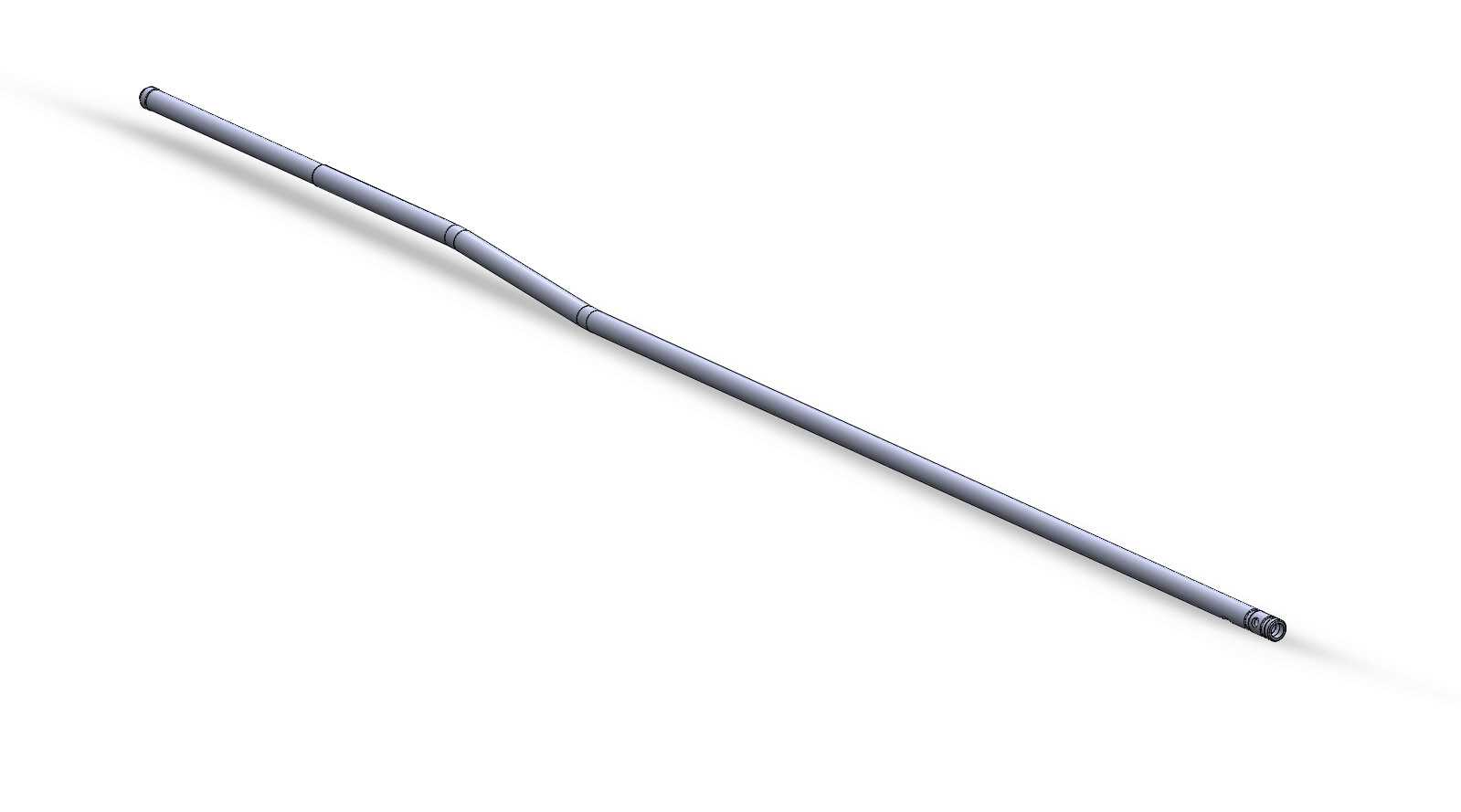

AR15枪械导气连接气管结构设计

　　在轻武器气动系统的配套构件设计中，这类细长导气连接管是完成自动机动作循环的核心气路载体，主要适配AR系列枪械的导气式自动原理工作场景，承担将枪管内高压火药燃气定向输送至枪机框气室的核心作用，是保障枪械自动循环动作可靠性的关键受力与导气构件。从实际工况来看，该管件长期处于高温高压火药燃气的瞬时冲刷环境中，工作瞬间管内压力峰值可达数十兆帕，瞬时燃气温度超过一千摄氏度，同时还要承受枪械连发射击时的高频振动载荷，因此设计阶段首先要平衡管壁厚度与整体重量的关系，过厚的管壁会增加枪械前端重量影响握持指向性，过薄则无法承受高压燃气的冲击容易出现鼓胀开裂故障。设计过程中首先确定两端的接口配合尺寸，进气端需要与枪管上方的导气箍定位孔形成过盈配合，

　　配合公差控制在H7/p6区间，保证高压燃气不会从衔接缝隙处泄漏，出气端则需要与枪机框的气室入口精准对齐，安装后管口与气室入口的同轴度误差不能超过0.05mm，否则会出现燃气喷流偏斜，导致枪机框后坐速度不稳定，引发卡壳、后坐不到位等常见故障。管件整体采用变径阶梯式外形设计，并非等径直管结构，沿长度方向设置了多道环形加强凸台，这些凸台一方面可以提升管件的整体抗弯刚度，避免在安装或者受外力磕碰时出现弯曲变形，另一方面凸台的位置刚好对应护木内部的定位卡槽，安装时可以直接卡入卡槽完成径向定位，不需要额外设置固定压块，减少了零件数量同时提升了装配效率。从安装边界来看，该管件的整体长度需要匹配护木内腔的轴向空间，

　　安装后两端分别抵接导气箍与机匣前端的定位面，轴向预留0.1mm以内的热膨胀间隙，避免连续射击后管件受热伸长出现顶紧变形，导致气路密封失效。管壁内表面设计时要求粗糙度达到Ra0.8以下，减少高压燃气流动时的沿程阻力，保证进入枪机框气室的燃气压力足够推动自动机完成后坐、抽壳、供弹、闭锁的完整循环，同时光滑的内表面也能减少火药残渣的附着，降低日常维护的清理难度。外表面做了氧化处理，提升抗腐蚀能力，适应野外潮湿、多尘的使用环境，同时外表面的粗糙度控制在Ra1.6，避免和护木内壁接触时出现异常磨损。在建模过程中，需要重点校验管件的直线度误差，整管直线度公差不能超过0.1mm/m，否则安装时会出现卡滞，无法顺利穿入护木内的定位通道；

　　同时要校核各段变径位置的过渡圆角，圆角半径不小于1mm，避免应力集中，在高频振动下出现疲劳断裂。实际测试中，这类导气管需要承受上千次连续射击的循环载荷，不能出现裂纹、变形、燃气泄漏等问题，设计时还要考虑不同弹药装药量下的燃气压力波动，管壁强度需要留有1.5倍以上的安全系数，应对极端工况下的压力冲击。另外，管件两端的管口做了倒角处理，装配时可以快速对准配合孔，减少装配时的剐蹭，避免配合面出现划痕影响密封性能。在气路匹配设计上，管件的通径经过反复测算，通径过大会导致进入气室的燃气量过多，枪机后坐速度过快，提升射速同时加剧构件磨损，通径过小则燃气推力不足，容易出现后坐不到位的故障，因此通径尺寸需要匹配对应枪管的导气孔直径，保证自动机的后坐速度控制在合理区间，兼顾射击可靠性与构件使用寿命。
