AR15充电手柄专用闩锁结构件

　　在轻武器配套附件的结构设计领域，充电手柄的锁紧构件是直接影响操作可靠性与使用手感的核心小尺寸零件，这类零件的设计往往需要在极小的安装空间内兼顾锁紧强度、操作顺滑度与长期使用的耐磨性能，不能出现卡滞、松脱或者受力断裂的问题。从实际使用场景来看，该闩锁安装在AR15步枪的充电手柄组件内部，承担手柄与机匣导轨之间的位置锁定功能，射手拉动充电柄完成上弹动作后，该构件会在复位弹簧的作用下卡入机匣对应的定位槽内，限制充电手柄的自由窜动，避免射击过程中因后坐力震动导致手柄移位、影响供弹稳定性。

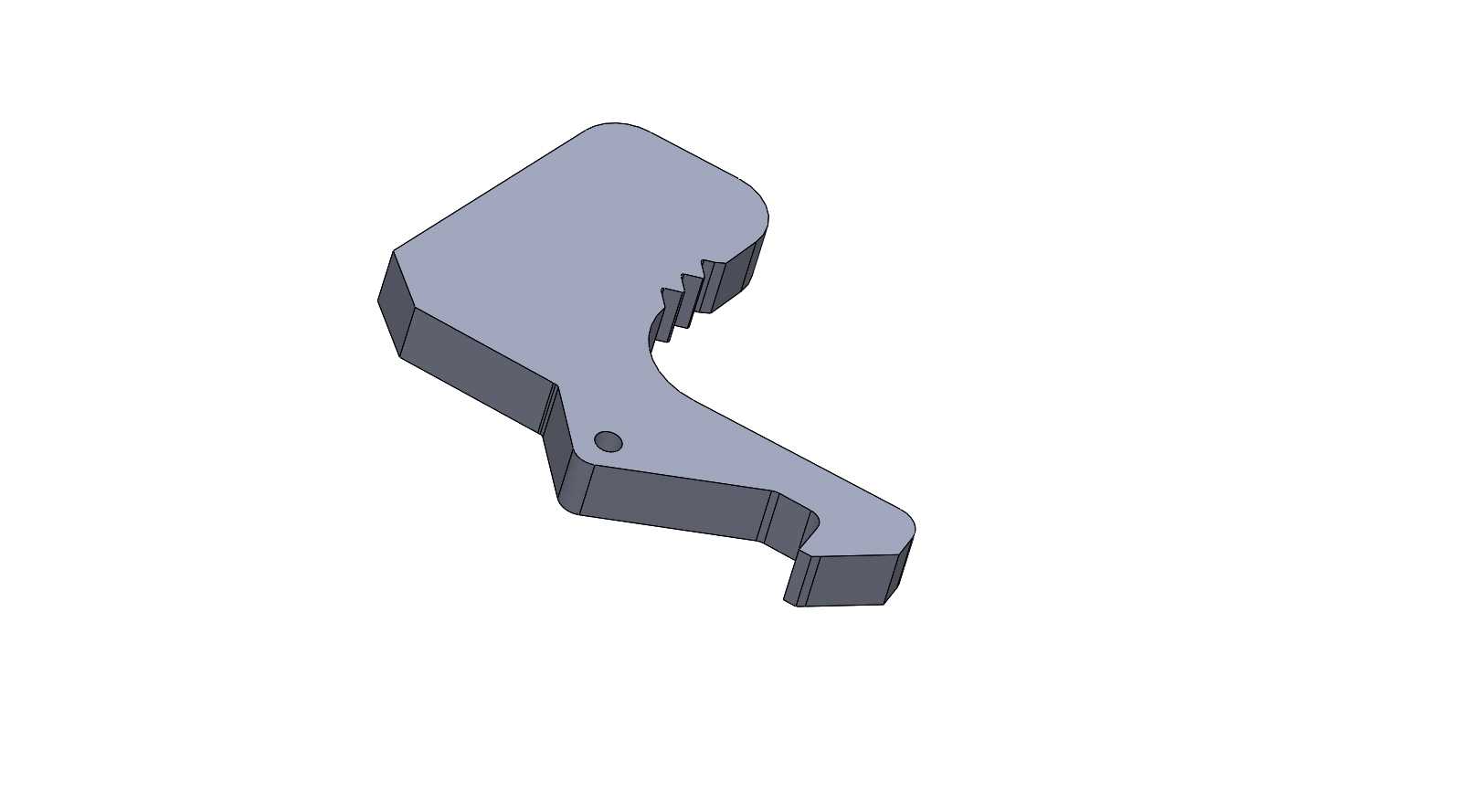

　　设计这类小尺寸锁紧件时，首先要匹配现有AR15充电手柄的内部安装腔体边界，不能随意改动原有手柄的外部握持轮廓，避免破坏射手已经形成的握持肌肉记忆。整体轮廓采用异形钣金式的等厚结构设计，主体厚度控制在适配手柄内部滑槽的尺寸范围内，既保证零件在滑槽内可以顺畅滑动，又不会出现过大的配合间隙导致晃动。零件上端的卡齿结构是核心锁紧工作面，齿形角度经过反复适配，既保证卡入定位槽后有足够的咬合深度，承受后坐力冲击时不会滑脱，又能在射手主动按压解锁时，齿面可以顺着定位槽边缘顺滑脱出，不会出现卡滞需要用力掰动的情况。

　　零件中部的小圆孔是弹簧定位孔，安装时复位弹簧的一端插入该孔内，另一端抵在充电手柄的壳体内壁上，这个孔的位置精度直接影响弹簧的施力方向，如果孔位偏移，会导致弹簧力偏斜，长期使用会出现零件滑动卡滞、弹簧偏磨断裂的问题，建模时需要严格对齐零件的滑动中心线，保证弹簧力始终沿滑动方向作用。零件下端的延伸臂是解锁操作的受力端，射手握持充电手柄时，手指可以自然搭在延伸臂的外露端，按压时延伸臂带动整个闩锁绕滑动方向平移，压缩弹簧完成解锁动作，延伸臂的弯折角度经过适配，刚好贴合手指按压的施力角度，操作时不需要刻意调整手型就能完成解锁拉动的连贯动作。

　　从安装边界来看，该零件的所有外轮廓棱角都做了小尺寸倒角处理，一方面是去除加工后的锐边，避免装配时划伤操作人员或者刮坏手柄的塑料壳体，另一方面是减少零件在滑槽内滑动时的棱角刮擦，降低滑动阻力，提升操作手感。零件的整体外形完全贴合充电手柄内部的异形腔体，没有多余的突出结构，装配后整个闩锁完全藏在手柄壳体内部，只有解锁端的小部分外露，不会额外增加手柄的外部尺寸，也不会出现突出结构勾挂装具、衣物的问题。

　　在受力设计上，考虑到射击时的反复冲击载荷，零件的弯折过渡位置都采用了圆角过渡，避免直角位置出现应力集中，长期受冲击后出现断裂的问题。卡齿的受力面做了加厚处理，因为每次锁紧和受后坐力冲击时，卡齿位置都是主要的承力点，加厚处理可以提升局部的结构强度，即使采用常规的钢材或者高强度工程材料加工，也能满足数千次操作的使用寿命要求。滑动接触面的平面度要求较高，建模时保证两个滑动大面的平行度，避免装配后出现倾斜卡滞的问题，实际生产中这个面可以采用精冲或者铣削加工，保证表面粗糙度满足滑动配合的要求。

　　这类小尺寸锁紧构件的设计往往容易被忽略，但实际上它直接影响整枪的操作体验，很多民用改装配件的使用体验不佳，往往就是这类小零件的尺寸配合、受力角度没有做精细适配，要么解锁需要的按压力过大，操作费劲，要么锁紧力不足，射击时容易松脱。这个闩锁的结构在设计时完全沿用了成熟AR15配件的尺寸链，不需要改动原有手柄的其他零件，可以直接替换同规格的原厂闩锁，适配性较强，不管是金属材质的改装手柄还是原厂的聚合物手柄，都能顺利装配。零件的整体结构没有复杂的曲面特征，加工工艺性好，不管是采用金属粉末注射成型、精冲加工还是数控铣削，都能快速完成生产，不需要特殊的工装夹具，量产成本较低，适合作为替换配件批量生产。
