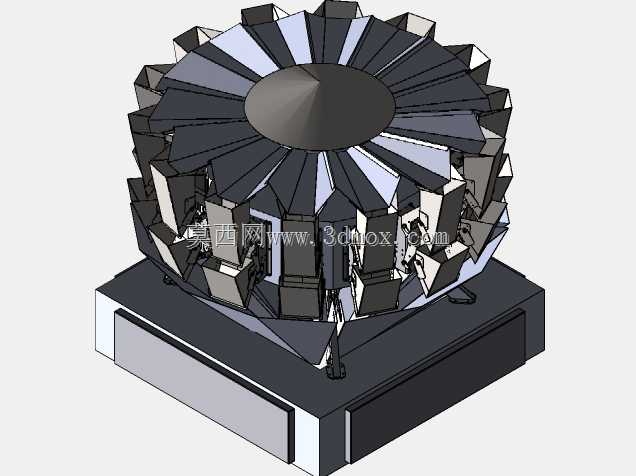

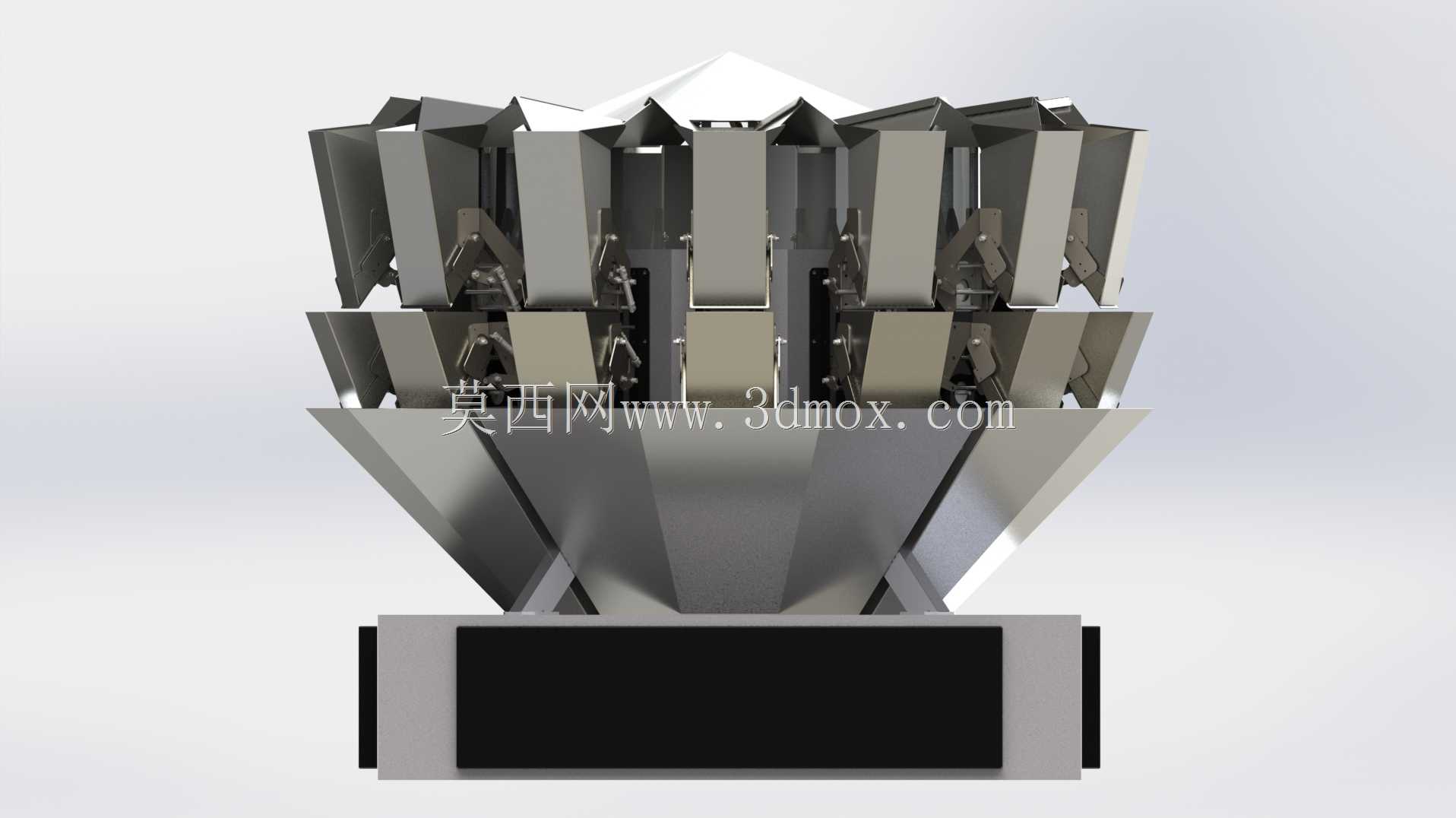

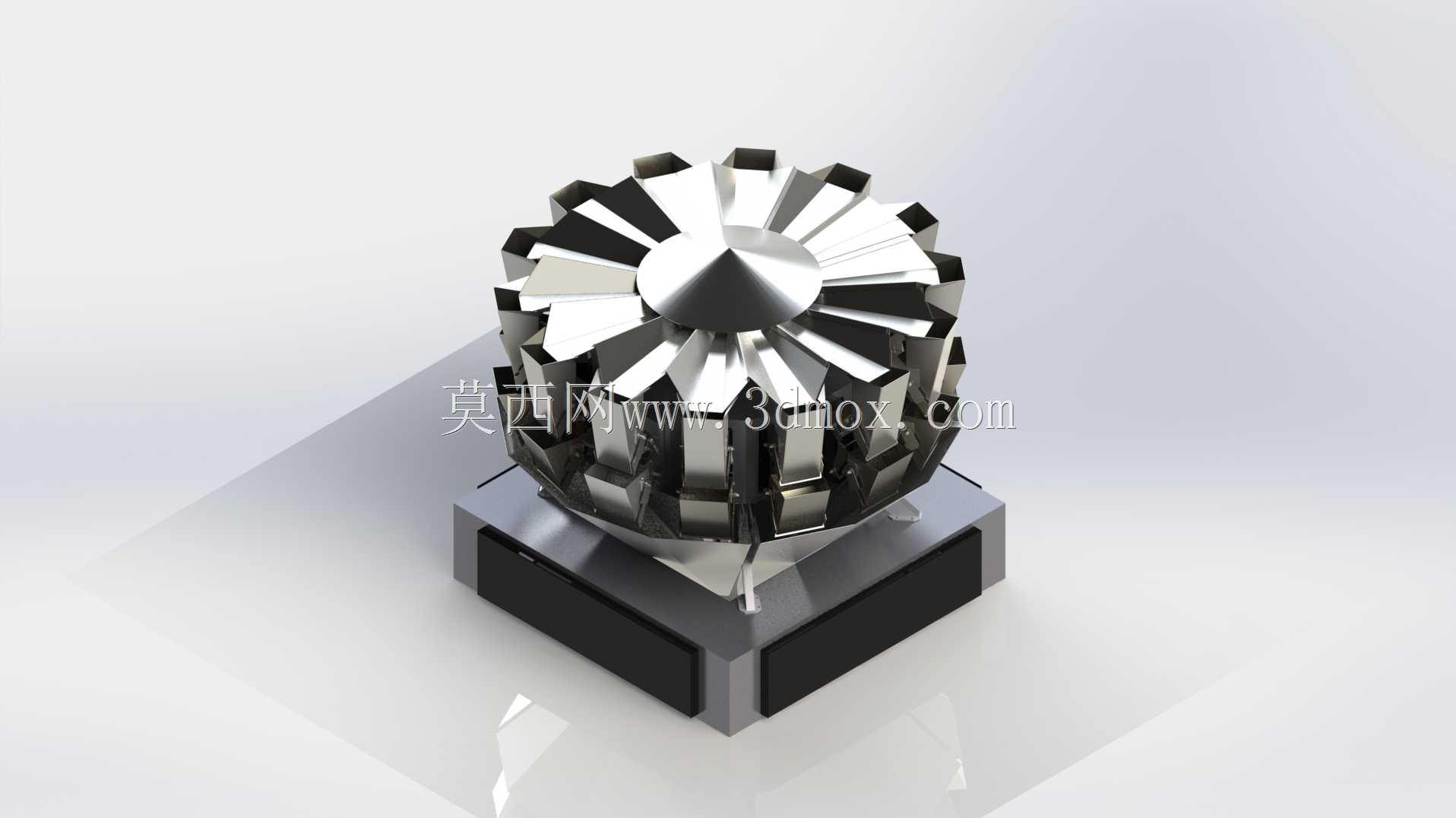

十四工位旋转式多头称重计量设备结构

该多头称重设备主要面向快消品加工、食品分装、农副产品定量包装等生产场景，是自动化包装产线前端的核心计量单元，可搭配立式包装机、给袋式包装机完成散状物料的连续定量称重工序，适配颗粒状、小块状、不规则散料的计量需求，比如膨化食品、坚果炒货、冷冻丸子、五金小零件等物料的快速定量分装，能有效替代人工称重环节，大幅提升分装工序的计量精度与作业效率，减少物料浪费与人工成本投入。设备采用十四组独立称重单元环形阵列布局，通过顶部旋转分料结构将物料均匀分配至各个独立称重料斗，每个料斗配备独立的重量传感模块，设备运行时会实时采集每个料斗内的物料重量，通过组合计算筛选出最接近目标重量的料斗组合进行卸料，相比单头称重设备，既能够保证更高的计量精度，又能实现连续高速出料，每分钟可完成120次500克规格的定量称重作业，完全匹配中高速包装产线的节拍要求。设计过程中充分考虑了产线安装的适配性，整体采用立式方正底座加顶部环形称重阵列的结构，底座预留标准安装固定孔位，可直接固定在包装机进料端的机架平台上，设备进料口位于顶部中心位置，可对接上游振动送料机的出料端，卸料口位于底部中心，直接对准包装机的进料斗，无需额外设计复杂的转接料道，大幅降低产线集成的改造成本。设备的称重料斗采用快拆式结构设计，日常清洁、更换物料时无需工具即可快速拆卸，满足食品加工场景频繁换料、定期清洁的卫生要求；所有与物料接触的部件均采用光滑圆弧过渡设计，无卫生死角，避免物料残留堆积。整体结构布局紧凑，环形阵列的称重单元围绕中心旋转轴均匀分布，运转过程中动平衡表现优异，高速运行时无明显晃动，能够保证重量传感器的采集精度不受设备振动干扰，底座内部集成驱动与控制模块的安装空间，走线全部内置，避免生产现场的粉尘、水汽侵蚀电气元件，提升设备在复杂生产车间环境下的运行稳定性。
