磨机钻机主轴传动用六角安装小滑轮结构

　　在矿山钻孔、建材粉磨这类重载作业场景里，主轴端的传动部件往往要兼顾高转速适配与安装便捷性，这款小滑轮就是针对磨机、钻机主轴传动升级需求设计的专用带轮。从实际装机工况来看，它安装在磨机钻头的主轴皮带轮上方位置，核心作用是通过调整皮带传动比，将主轴最高转速从常规的3000转/分提升至4200转/分，满足硬质地层钻孔、高细度粉磨作业时对主轴转速的更高要求。

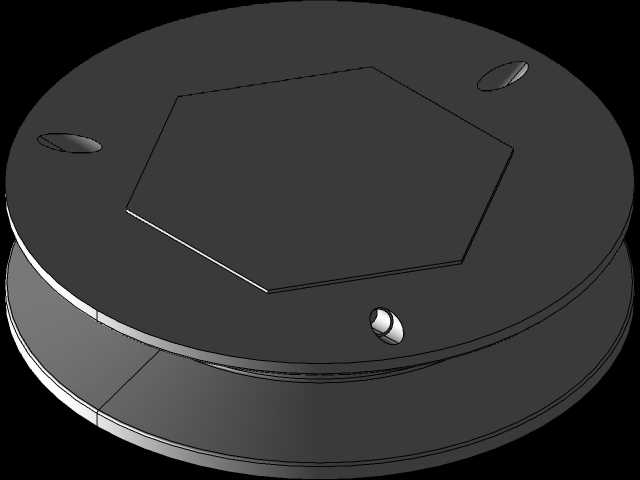

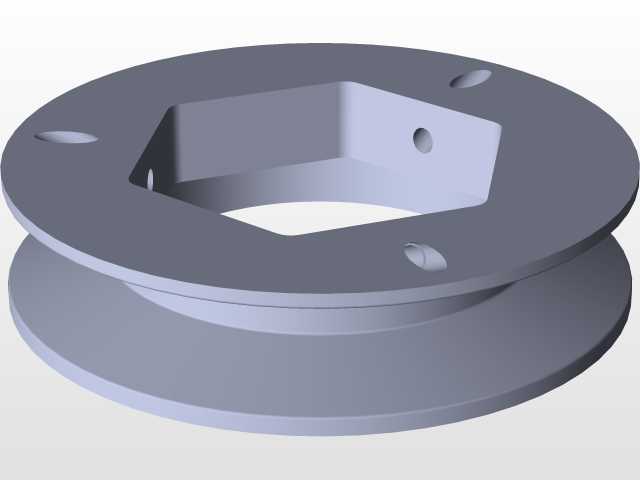

　　设计阶段首先考虑的是安装维护的便捷性，区别于传统带轮需要键连接、紧定螺钉锁紧的复杂固定方式，这款滑轮采用中心大六角通孔的安装结构，直接通过大六角螺母与主轴实现锁紧配合，常规工况下不需要额外加装固定螺钉，既减少了装配时的零件数量，也避免了高速运转下紧定螺钉松动脱落的风险，现场拆装更换时只需要对应规格的扳手即可完成操作，大幅缩短了设备停机维护的时间。

　　材质选择上，主体采用Delrin也就是聚甲醛材质加工，这种材料本身具备优异的自润滑性、耐磨性以及抗疲劳强度，比重远低于钢制带轮，运转时的转动惯量更小，高速转动下的动平衡表现更优，同时也能降低主轴端的径向载荷，延长主轴轴承的使用寿命。带轮的轮槽采用向上倾斜的设计，匹配传动皮带的倾斜走向，避免皮带在高速运转时出现跑偏、掉带的问题，轮槽的表面粗糙度控制在合理区间，既保证足够的摩擦力传递扭矩，又不会过度磨损皮带表层，延长皮带的更换周期。

　　从结构细节来看，带轮的法兰端面上均匀分布了多个沉头安装孔，这些孔位一方面可以作为动平衡校正时的去重位置，在零件加工完成后通过动平衡测试，对对应孔位进行微量去重，保证带轮在4200转/分的最高转速下运转平稳，不会产生额外的振动；另一方面，在冲击载荷较大的极端工况下，也可以通过这些孔位加装辅助固定件，进一步提升连接可靠性，避免大螺母受冲击出现回松。中心六角孔的尺寸公差按照过渡配合设计，既保证与主轴六角安装位的同轴度，减少高速运转时的径向跳动，又不会因为配合过紧导致拆装困难。

　　安装边界方面，这款带轮的整体外径适配常规宽度的V型传动带，轮槽的深度与角度完全匹配对应型号皮带的截面尺寸，安装时只需要保证带轮与下端主轴带轮的端面平行度在允许公差范围内，调整好皮带张紧力即可投入使用，不需要额外加工定制其他连接配件。由于采用了工程塑料材质，带轮本身具备一定的减震性能，能够吸收皮带传动过程中产生的小幅振动，降低传动系统的噪音水平，改善作业现场的操作环境。

　　在实际选型适配时，需要注意核对主轴端六角安装位的对边尺寸，确保与带轮中心六角孔的尺寸匹配，同时确认传动比是否符合设备转速提升的需求，由于这款带轮是针对磨机、钻机的特定安装位置设计，其轮槽的倾斜角度已经匹配设备原有皮带的走向，不需要额外调整皮带轮的安装角度，替换原有同位置带轮即可完成转速升级改造。日常维护过程中，只需要定期检查皮带的张紧度与磨损情况，不需要对带轮本身进行额外的润滑保养，Delrin材质的自润滑特性可以保证带轮在长期运转下不会出现与主轴咬合的问题，即使在多粉尘的矿山、粉磨车间环境下，也能保持稳定的传动性能。
