杆端关节轴承三维结构设计模型

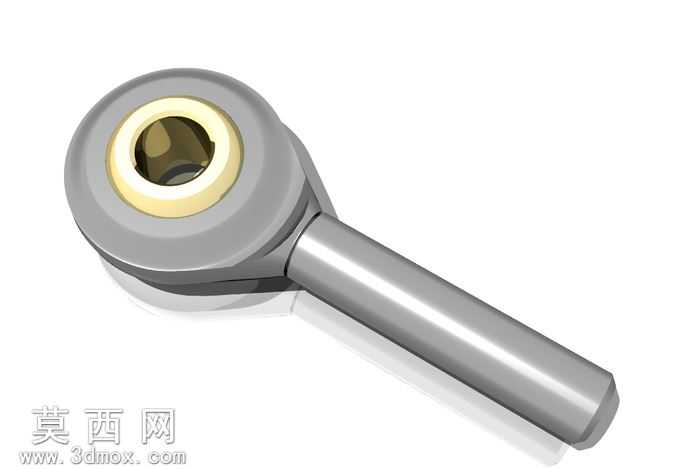

本模型为杆端关节轴承的三维结构设计，采用专业三维建模软件完成全参数化构建，建模过程严格遵循杆端轴承的实际工业尺寸标准，针对6毫米规格系列的产品进行1:1比例还原，确保各结构尺寸符合行业通用的安装与配合公差要求。建模阶段首先完成杆体部分的特征构建，通过拉伸、倒角等基础特征打造带安装外螺纹的杆身结构，杆身端部与轴承外圈采用一体化成型的结构设计，保证连接部位的结构强度，避免分体式结构存在的连接松动隐患。轴承外圈部分采用回转特征构建内球面型腔，与内部的球头内圈形成球面配合结构，建模时精准控制球面的配合间隙，还原关节轴承可实现多方向角度偏转的运动特性，内圈中心设计有贯通的安装孔，可适配对应直径的连接销轴，满足铰接场景的装配需求。渲染阶段为模型赋予了贴近实物的材质属性，杆身与轴承内外圈的金属部位采用抛光钢材材质，调整金属材质的反射率与粗糙度参数，还原金属零件表面的金属光泽与细微的加工纹理，轴承外圈的密封部位采用棕色工程塑料材质，通过调整材质的漫反射与高光参数，区分金属与非金属部件的视觉差异，渲染时采用柔和的侧方打光方案，清晰展现轴承的球面配合结构、杆身与外圈的过渡圆角等细节特征，让模型的结构层次清晰可辨。该类杆端关节轴承属于关节轴承的细分品类，核心设计思路是将杆端连接结构与球面铰接轴承集成一体，相比普通铰接部件具备更小的安装体积、更灵活的角度补偿能力，可在存在一定角度偏差的传动场景中完成力与运动的传递，能够有效抵消连接部件之间的同轴度误差，避免传动过程中出现卡滞、附加载荷过大等问题，广泛应用于连杆机构、操纵联动机构、铰接连接部位，可实现多自由度的转动与摆动，在低速摆动、小角度转动的传动场景中具备优异的适配性，模型完整还原了产品的所有装配结构，可用于机械结构的运动仿真、装配干涉检查，也可作为五金配件选型、机械结构教学的参考素材，帮助设计人员直观了解杆端关节轴承的内部配合结构与安装连接形式。
