L型带筒支座机械零件结构设计

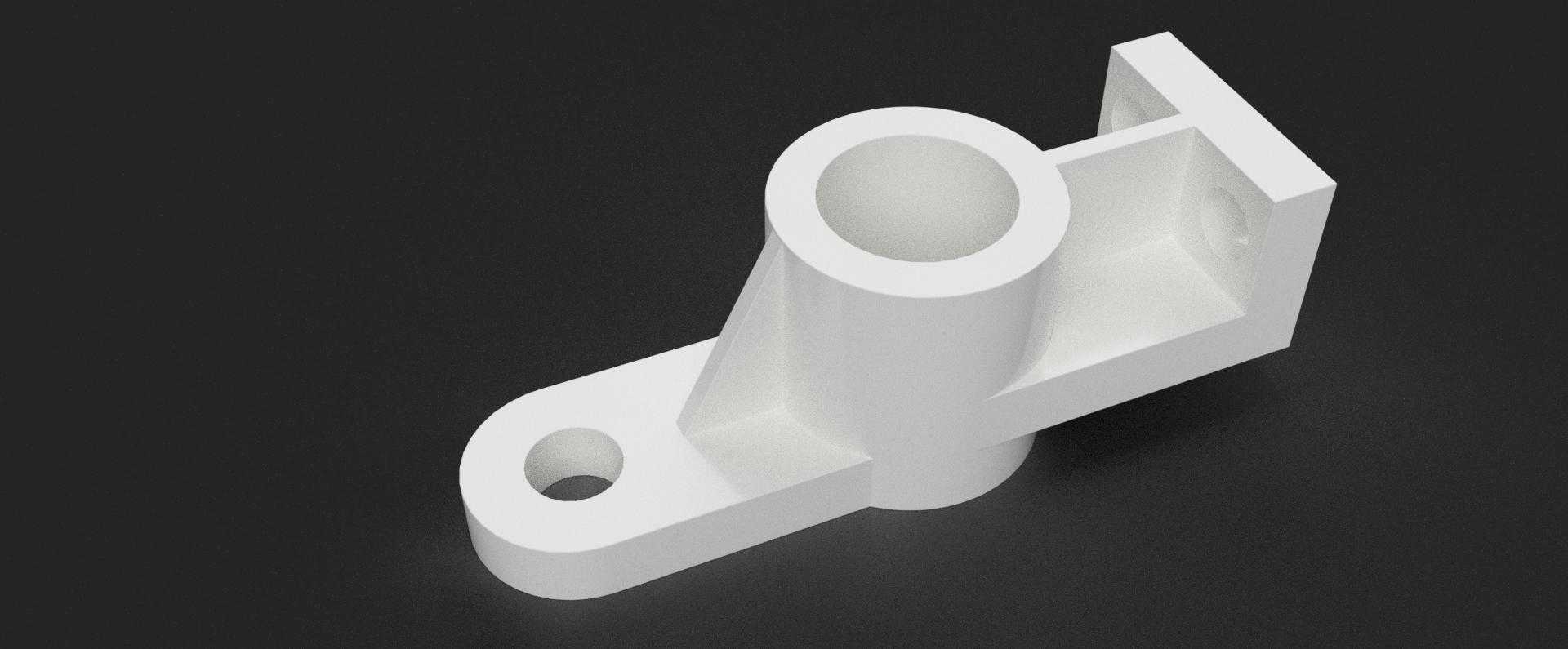

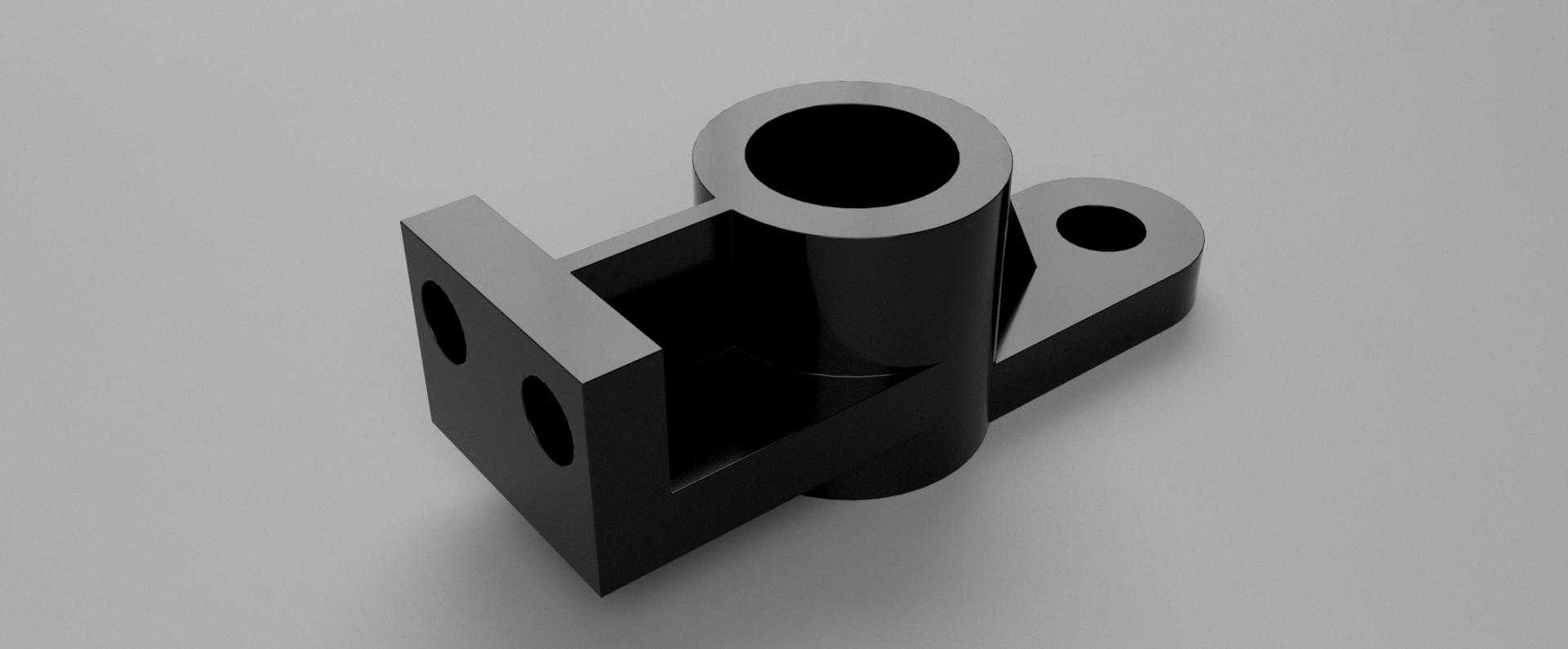

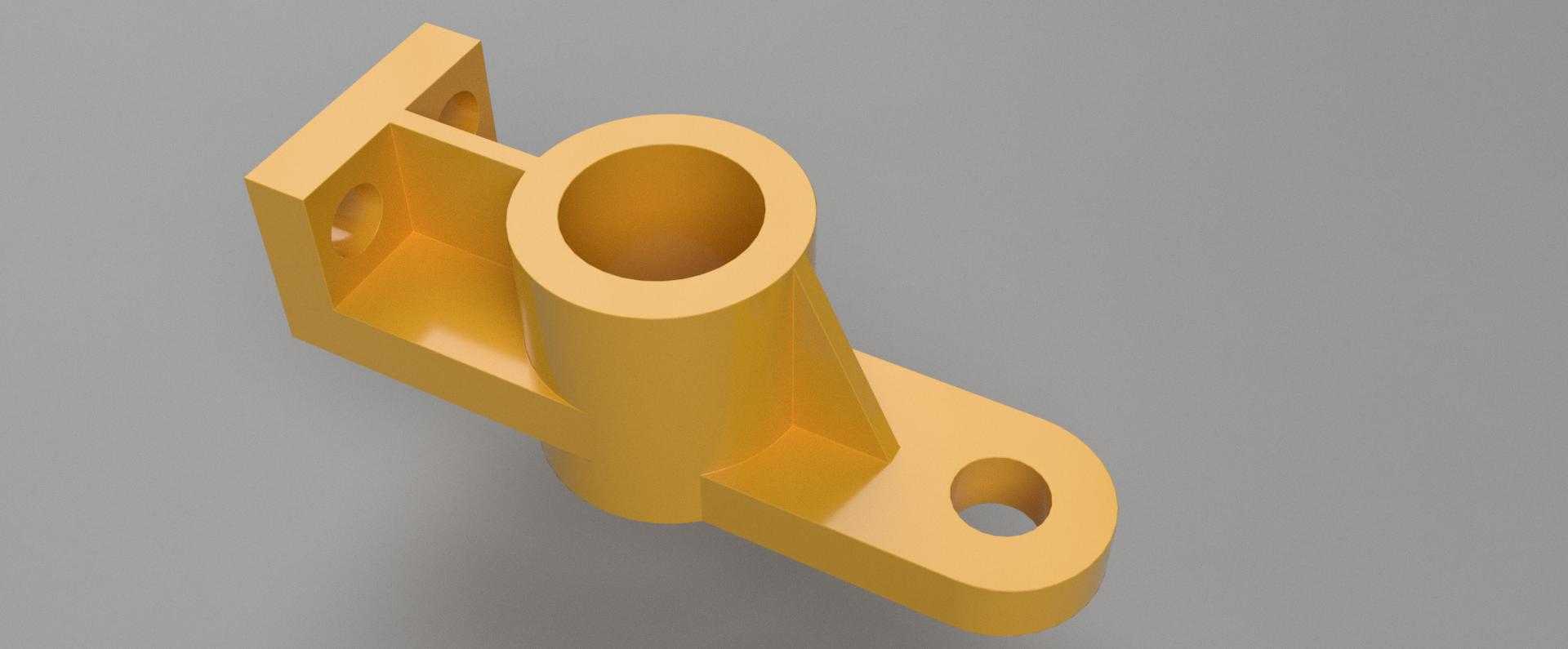

　　该零件属于小型设备支撑定位类构件，常见于轻工自动化输送线、小型实验台架、桌面级工装夹具的定位支撑环节，主要承担垂直方向的载荷承载，同时兼顾侧向安装的定位需求，在小型气动执行元件的端部支撑、光电检测元件的安装固定、小型物料导向轨道的端部限位场景中都能见到同类结构的应用。从结构布局来看，主体采用L型弯折的基体设计，垂直立板与水平底板通过三角加强筋连接，有效规避直角连接处的应力集中问题，立板上部开设的同轴通孔用于穿装铰接轴或者导向杆，孔壁厚度经过载荷校核，能够承受常规工况下的径向载荷与少量轴向窜动带来的冲击，不会出现孔口变形的问题。立板侧面预留的两个沉头安装孔，用于将整个支座固定在垂直安装面上，沉头深度适配常规内六角螺栓的头部尺寸，

　　安装后螺栓头不会突出立板表面，避免与周边运动部件产生干涉。水平底板端部延伸出的带孔耳板，用于穿装锁紧螺栓或者定位销，实现支座与底部安装面的二次固定，抵消立板承载时产生的倾覆力矩，耳板的开孔位置经过尺寸链核算，与立板安装孔的位置公差控制在合理范围内，保证安装时不会出现孔位错位的问题。设计过程中优先考虑了铸造或者3D打印的工艺可行性，所有转角处都设置了铸造圆角，避免应力集中的同时也降低了加工时的刀具损耗，主体圆筒与L型基体的连接处采用圆弧过渡，既提升了结构强度，也减少了成型时的缺陷概率。安装边界方面，垂直立板的安装面平面度要求控制在0.1mm以内，保证安装后支座不会出现倾斜，主体圆筒的内孔轴线与水平底板的平行度公差控制在0.08mm，

　　确保穿装在内孔中的杆件运行顺畅，不会出现卡滞问题。水平底板的底面作为辅助安装基准，粗糙度要求达到Ra3.2，与安装面贴合后间隙不超过0.05mm，避免承载时出现局部应力过大导致的零件变形。从功能特性来看，该零件同时具备垂直面固定、水平方向支撑、铰接点位承载三个核心功能，相比单一的平板支座，集成度更高，能够减少设备上的安装零件数量，降低装配复杂度，在空间受限的小型设备内部，这种集成式的支撑结构能够有效节省安装空间，同时保证支撑刚度满足使用要求。在实际选型应用时，需要根据承载的杆件直径匹配内孔尺寸，根据安装空间的大小调整立板与底板的长度尺寸，加强筋的厚度可以根据实际载荷大小做对应调整，常规工况下加强筋厚度取基体壁厚的0.

　　8倍即可满足强度要求，不需要额外增加壁厚导致零件重量上升。零件的所有安装孔位都预留了足够的螺栓操作空间，安装时不需要特殊工装，采用常规内六角扳手即可完成全部装配作业，后期维护拆卸也十分便捷，不需要拆解周边其他部件即可单独更换该支座。
