星形多孔金属连接法兰结构设计

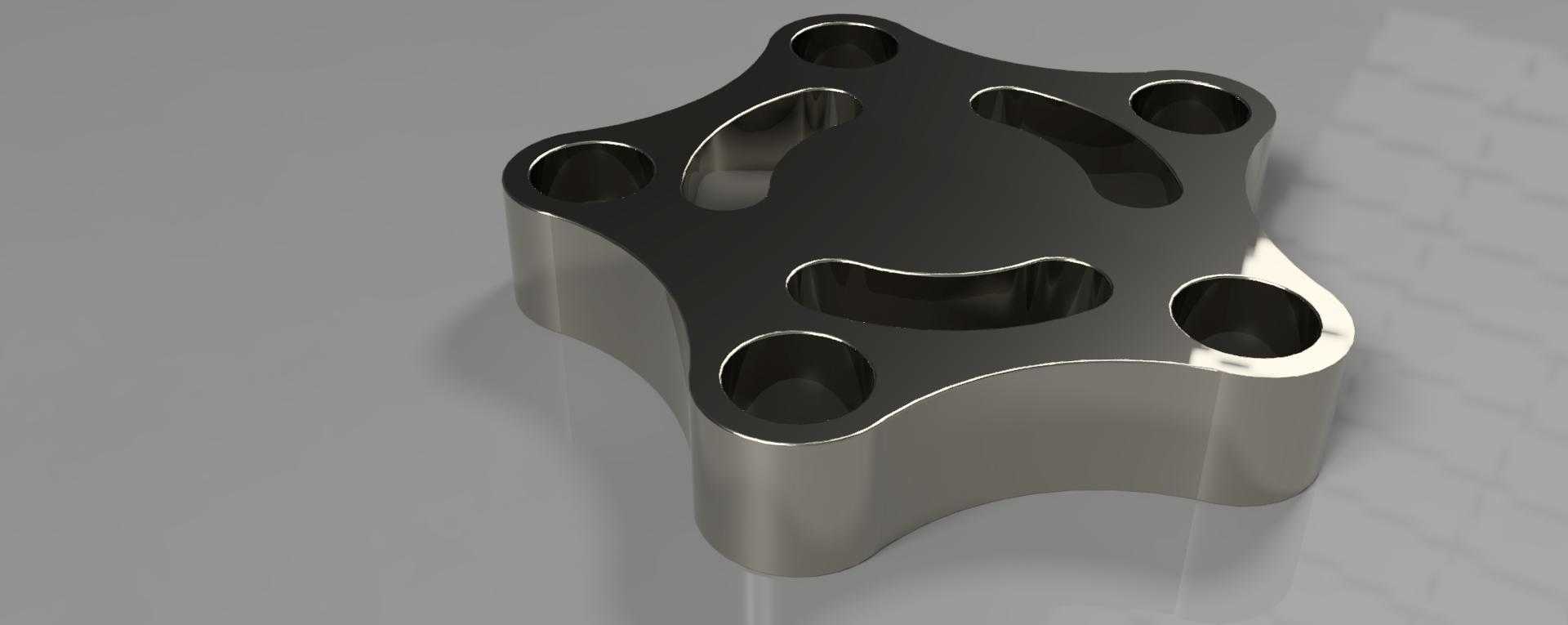

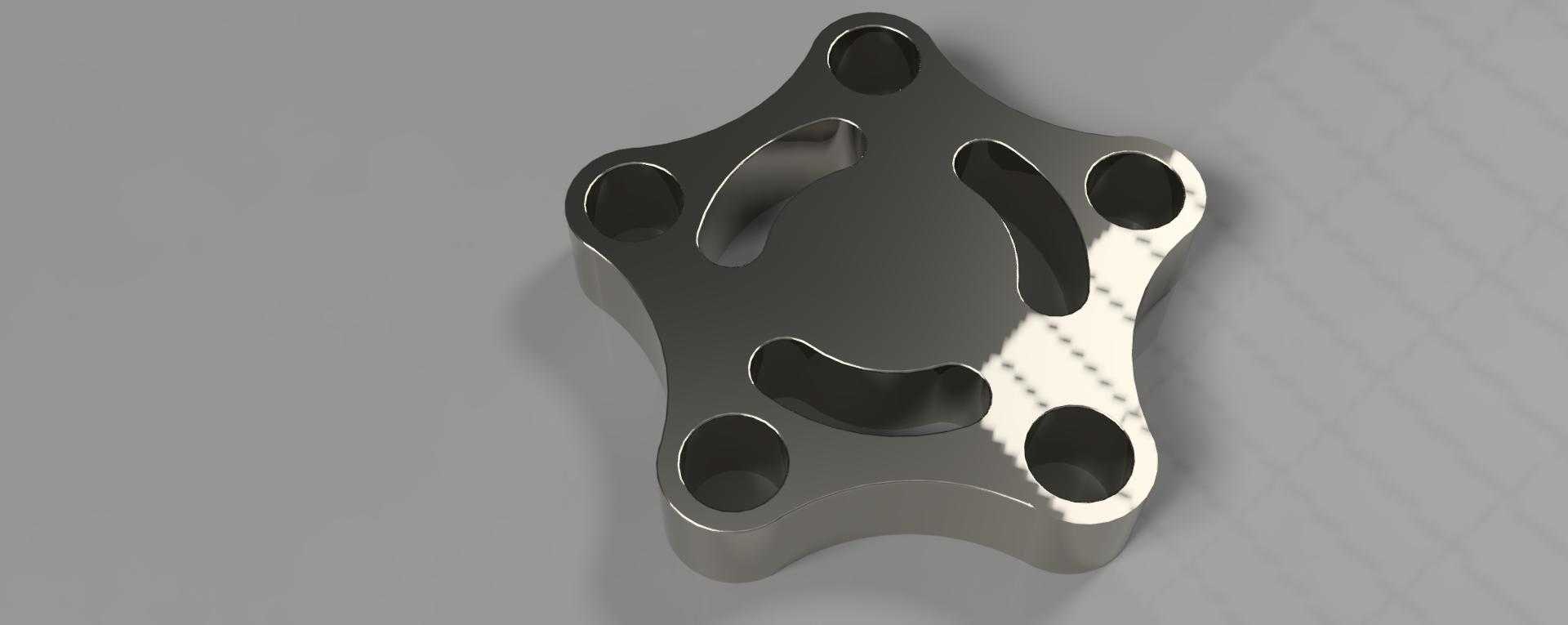

　　这类星形多孔的金属连接件，常出现在对安装空间、自重有严格限制的传动连接场景中，比如小型伺服模组的输出端转接、轻量化检测设备的旋转工位连接、便携作业机具的动力衔接部位，相比传统圆形法兰，它的非圆轮廓能在有限安装边界内最大化预留周边走管、走线的避让空间，不会像整圆法兰那样挤占相邻组件的布置位置。从结构功能来看，零件上均匀分布的六个通孔是安装锁紧位，孔位做了沉孔处理，锁紧螺栓装入后头部不会突出零件表面，能避免旋转过程中螺栓头剐蹭周边的防护壳或者相邻传动件，中间的异形镂空区域不是单纯为了减重做的装饰，一方面是为了给对接轴端的凸起结构、或者中心穿过的管线留出避让空间，另一方面是通过镂空调整零件的应力分布，让锁紧力传递更均匀，

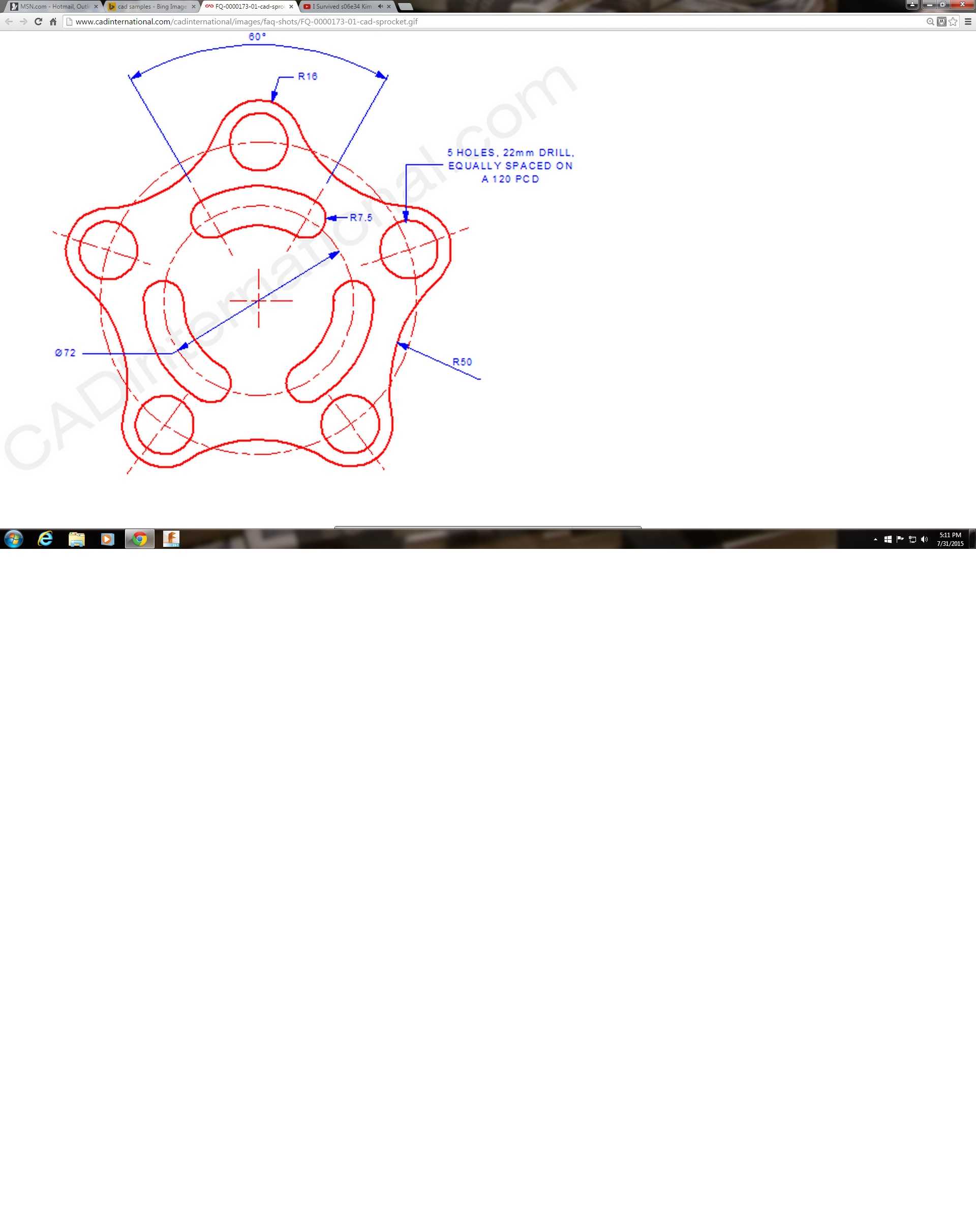

　　不会因为整面实体结构在螺栓锁紧时出现局部应力集中导致的平面翘曲。设计这类零件的时候，首先要确定的是安装孔的分布圆直径，这个尺寸直接决定了零件和两端对接组件的适配性，必须和对接端的螺纹孔位完全匹配，不能出现孔位偏差导致无法装配的问题；其次是零件的整体厚度，要根据传递的扭矩大小核算，厚度太薄会在传动时出现形变，导致连接松动，太厚则会增加不必要的自重，还会拉长整个连接段的轴向尺寸，挤占其他组件的安装空间。零件的外轮廓做了圆弧过渡的星形设计，每个突出的弧面刚好对应一个安装孔的位置，这样的设计能让每个锁紧点的材料厚度保持一致，锁紧时每个点位的形变均匀，不会出现某一侧因为材料余量不足导致的锁紧断裂问题，

　　同时外轮廓的内凹弧面刚好对应镂空区域的外侧，能在保证结构强度的前提下最大化去除冗余材料，实现轻量化效果。从安装边界来看，这类零件的最大外轮廓尺寸要比安装孔分布圆直径大出一定余量，保证孔位周边有足够的材料承受锁紧力和传动扭矩，同时外轮廓的最大尺寸不能超过对接端的安装座内径，避免装配时出现干涉；中心异形孔的尺寸要根据对接轴的直径或者穿过管线的外径确定，预留合适的间隙，既要保证装配顺畅，也要避免间隙过大导致连接同轴度偏差。零件的表面做了金属质感的处理，实际加工中这类零件常采用铝合金或者不锈钢经CNC铣削成型，加工时要重点保证两个安装端面的平面度和平行度，否则锁紧后会出现连接面贴合不严，传动时出现抖动、异响的问题，

　　安装孔的位置度公差也要控制在合理范围内，保证和对接端的孔位精准对齐，降低装配难度。另外，零件上的所有棱边都做了倒角处理，既可以去除加工产生的毛刺，避免装配时划伤操作人员，也能减少应力集中点，提升零件的抗疲劳强度，在频繁启停、正反转的传动场景下，不容易出现棱边开裂的问题。这类结构的连接件相比传统圆形法兰，自重能降低百分之三十到四十，在移动作业设备、轻量化自动化模组里应用优势明显，既满足了传动连接的强度要求，又能有效控制整体设备的重量，同时异形的轮廓也能适配一些非圆形的安装腔体，不需要额外做避让结构就能直接装配，减少了整体结构的设计复杂度。
