工业斜向输送管道支撑钢结构

　　这套斜向布置的管道支撑钢结构，主要应用在厂区物料输送、通风排气、工艺管线布设的场景中，尤其适合场地存在高差、管线需要沿建筑外立面或设备侧方斜向排布的工况，能替代传统垂直加水平的转折支撑结构，减少管线弯头数量，降低管路内部的介质流动阻力，同时压缩管线布设占用的空间，避免和厂区内的操作通道、检修平台、其他设备产生干涉。从实际使用角度看，这类支撑结构需要同时承担管道自身重量、管内介质重量，还要兼顾管路运行时产生的振动载荷，以及室外场景下的风载、积雪载荷，所以在结构设计上没有采用单薄的单片支撑形式，而是用多组型钢焊接成空间桁架结构，斜向的主支撑梁沿着管道的走向布置，每隔一段距离设置横向的抱箍安装位，用来固定管道，避免管道沿斜向产生滑移。

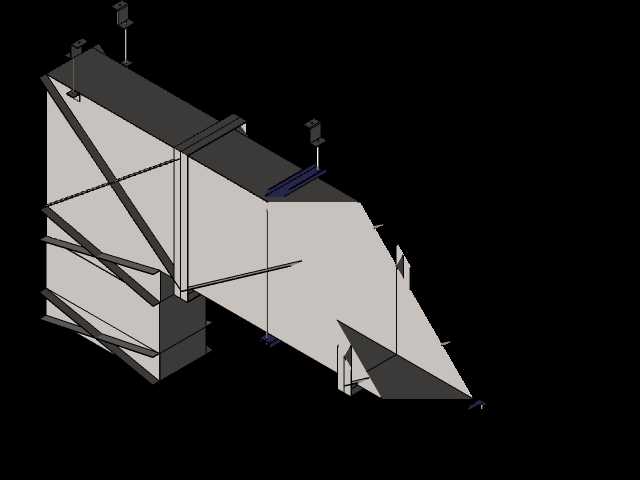

　　设计的时候首先要确认现场的安装边界，上下两端的安装基点分别对接高处的设备接口和低处的管路接驳点，两个基点的水平距离、垂直高差直接决定了支撑结构的整体倾斜角度，建模时先确定两端安装面的坐标，再排布主承力梁的位置，主承力梁之间加设斜向的加强筋，把整个支撑结构分割成多个稳定的三角形受力单元，避免长距离的梁体出现失稳变形。支撑结构上预留的安装支座，位置是根据管道的固定节距来确定的，每个支座处都加设了加强垫板，分散抱箍锁紧时的局部压力，防止型钢局部受力变形。结构边缘的吊耳是为了现场吊装设置的，位置经过重心核算，吊装时能让整个支撑结构保持和安装后一致的倾斜角度，方便现场对位安装，不需要二次调整姿态。上下两端的安装板都开了长圆孔，

　　允许安装时存在一定的位置偏差，抵消土建施工或者设备安装带来的尺寸误差，降低现场安装的对位难度。考虑到后期检修的需求，支撑结构侧面预留了检修操作的空间，不会遮挡管道的焊缝、阀门位置，日常巡检时可以直接观察管路的运行状态，更换密封件或者检修管路时也有足够的操作空间。结构的所有焊接位置都做了内应力释放的设计考量，建模时预留了焊接收缩余量，避免焊接后结构变形导致安装孔位错位。和管道接触的位置没有采用刚性硬接触，设计时预留了缓冲垫片的安装空间，能吸收管路运行时的振动，避免振动直接传递到支撑结构上产生共振，延长整体结构的使用寿命。整个支撑结构的外形完全贴合斜向管道的走向，没有多余的外凸构件，不会在厂区内形成突兀的障碍物，

　　所有型钢的端面都做了封板处理，避免内部积灰积水，提升结构的防腐耐用性。在实际选型应用时，需要根据管道的公称直径、管内介质的密度、管路的总长度核算总载荷，再调整型钢的规格和加强筋的排布密度，如果是输送高温介质的管道，还要在支座位置考虑热胀冷缩的位移量，预留相应的滑动间隙，避免热应力拉扯损坏支撑结构或者管道本身。
