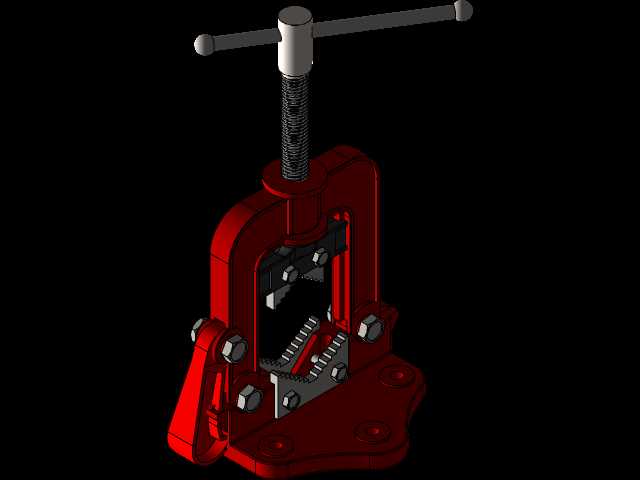

重型管子台虎钳夹持工装结构设计

　　在管道安装、水暖施工、油气输送管线预制、五金维修等作业场景中，可靠的管材夹持定位是套丝、切割、坡口加工、管件装配等工序开展的前提，这款重型管子台虎钳正是针对这类作业需求设计的专用夹持工装。不同于普通平口台虎钳的平面夹持结构，该夹具的核心夹持工作面采用带V型开口的齿形钳口设计，上下钳口的齿牙呈交错排布，咬合深度适配不同壁厚的金属管材，既可以保证对圆管周向的均匀抱紧，避免管材在受扭转力矩时出现打滑转动，也能通过齿牙的嵌入作用减少管材装夹时的轴向窜动，适配从薄壁镀锌钢管到厚壁无缝钢管的多种常见管材装夹需求。

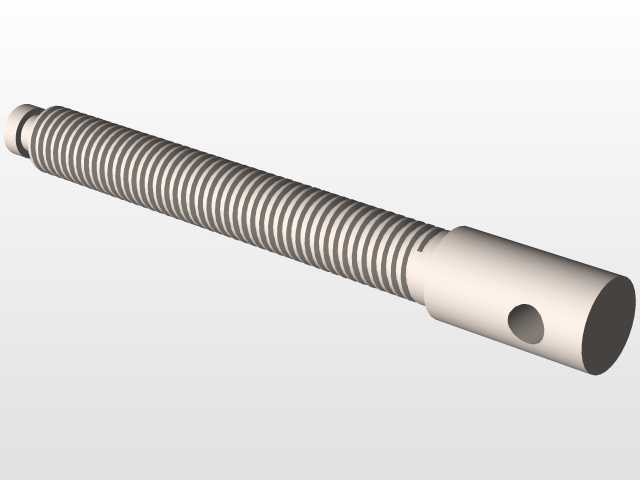

　　从整体结构布局来看，该夹具采用底座固定式安装设计，底部的安装底板预留了四个对称分布的螺栓沉孔，安装时可通过螺栓将整体固定在钳工台、预制工位架或者移动作业台面上，安装孔的中心距适配常规钳工台的预留安装位，不需要额外加工过渡连接板即可完成固定。主体承力框架采用一体式铸钢机架结构，框架的受力截面做了加厚处理，在钳口闭合受力时，机架的开口形变量控制在极小范围内，避免长期大载荷夹持后出现机架张开变形、钳口错位的问题。夹紧驱动采用梯形丝杠副传动，丝杠顶端配置T型可拆卸加力杆，梯形螺纹的自锁特性可以保证夹持力稳定保持，不会因为作业过程中的振动出现钳口松脱，加力杆的长度经过力矩匹配，操作人员手动施加作用力即可获得足够的夹持力，不需要额外借助加力套管，避免过载导致丝杠变形或者管材被夹扁。

　　钳口组件采用模块化可更换设计，上下钳口的齿板通过内六角螺栓固定在钳座上，当齿牙因为长期使用出现磨损、咬合能力下降时，只需要拆卸固定螺栓即可更换新的齿板，不需要整体更换夹具主体，大幅降低了长期使用的维护成本。钳口的开合行程覆盖了常规水暖、机电安装作业中常用的管材直径范围，从最小的四分细管到较大口径的厚壁钢管都可以实现稳定装夹，在V型钳口的两侧还设计了辅助定位挡边，当装夹方形管件或者小型阀件时，挡边可以起到侧向定位作用，拓展了夹具的适用场景。

　　在设计细节上，丝杠与活动钳身的连接部位采用了带推力轴承的铰接结构，转动加力杆时的摩擦阻力更小，操作人员开合钳口的操作更顺畅，不会出现丝杠转动卡滞、钳身爬行的问题。机架表面做了喷塑防锈处理，能够适应施工现场潮湿、多粉尘的作业环境，减少锈蚀对夹具活动部位的影响。所有活动连接部位都预留了润滑注油孔，日常维护时只需要定期注入润滑脂即可保证传动部件的灵活运转，延长整体使用寿命。

　　从实际作业的适配性来看，该夹具的整体高度经过人体工程学优化，固定在标准高度钳工台上时，钳口的中心高度与操作人员站立作业时的手肘高度适配，长时间进行套丝、切割作业时不容易产生肢体疲劳。钳身的开口方向正对操作人员，作业时管材的装夹、调整都可以在正面完成，不需要侧身操作，作业动线更顺畅。在进行管材套丝作业时，夹具的整体刚性足够承受套丝过程中的扭转力矩，不会出现夹具晃动、管材偏转的问题，保证套丝的螺纹精度满足管路连接的密封要求；在进行管材切割作业时，稳定的夹持可以避免锯切过程中管材弹动，提升切割断面的平整度，减少后续坡口加工的工作量。

　　不同于便携式管子台虎钳的轻量化设计，这款固定式夹具更适合固定工位的长期批量作业，整体结构没有多余的冗余设计，所有承力部件的尺寸都经过载荷校核，在保证足够夹持力的前提下控制了整体重量，既方便前期的安装搬运，也能满足高频次作业的强度要求。在管线预制车间、水暖维修站点、建筑安装工地的固定加工工位，这类夹具是不可或缺的基础工装，其结构可靠性直接影响相关管道加工作业的效率和加工质量。
