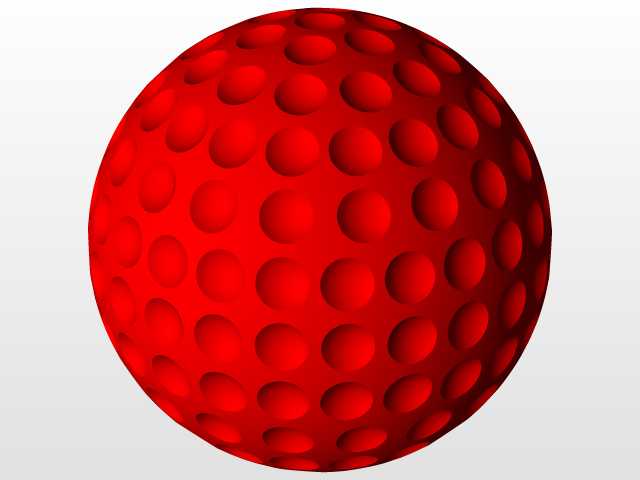

带凹坑纹理的高尔夫练习用球体结构

　　日常做运动器材类结构建模时，这类带均匀凹坑的高尔夫球结构是很典型的曲面练习案例，很多刚接触曲面建模的工程师都会拿它练手阵列、曲面切除的操作，但实际落地到生产端的模型，远不是随便阵列几个凹坑就能用的。先从实际应用场景说，这类球体主要用在高尔夫练习场的日常训练、业余赛事用球，还有部分室内模拟高尔夫的配套用球，不同场景下对球体的重量、凹坑深度、球面粗糙度的要求差异很大，比如练习场用的双层练习球，凹坑的排布要兼顾飞行稳定性和耐击打性能，不能出现击打几次凹坑就变形、球面掉块的情况。

　　从设计思路上拆解，首先要确定球体的基准直径，常规量产的高尔夫球直径不会小于42.67mm，这个尺寸是行业通用的边界，建模的时候先做基准球体，之后要先规划凹坑的排布逻辑，不是随便在球面上铺满凹坑就行，要考虑球面展开后的凹坑分布均匀性，避免出现某一区域凹坑过密、某一区域过疏的情况，不然球飞出去的时候气流受力不均，很容易出现弹道偏移的问题。凹坑的形状也不是标准的半球形，实际量产的凹坑是带微小拔模角度的浅凹结构，深度一般在0.25mm左右，边缘做R0.1左右的圆角过渡，这样既可以保证飞行时的湍流减阻效果，也能避免凹坑边缘应力集中，被球杆高速击打时出现裂纹。

　　建模的时候要注意，球面的凹坑阵列不能用简单的线性阵列，要采用球面坐标系下的填充阵列，先在球面上做出基准凹坑的切除特征，之后按照正二十面体的球面分块逻辑去排布凹坑，保证每一个凹坑到球心的距离一致，相邻凹坑之间的筋宽均匀，误差控制在0.02mm以内，不然注塑成型的时候会出现局部胶位过厚，冷却后出现缩痕，影响球体的圆度。还要考虑球体的内部结构，常规的双层高尔夫球是外层硬质合成橡胶、内层实心合成树脂的结构，建模的时候要把内外层的配合边界做出来，外层的壁厚均匀控制在4mm左右，不能出现壁厚突变，不然注塑的时候容易出现填充不满、内部气泡的问题。

　　从安装和适配的角度说，这类球体不需要额外的安装结构，本身是独立的运动部件，但建模的时候要控制整体的重量公差，整球重量控制在45.93g以内，重心偏移量不能超过0.05g，不然击球后会出现侧旋超标、飞行轨迹不稳定的问题。做结构校验的时候，要模拟球杆击打面以160km/h的速度撞击球面的工况，校核凹坑边缘的应力分布，保证凹坑结构在反复击打后不会出现塑性变形，球面的粗糙度要控制在Ra0.8左右，太光滑会降低飞行时的摩擦力，弹道发飘，太粗糙则会增加风阻，缩短飞行距离。

　　很多新手做这个模型的时候容易忽略凹坑的排布对称性，随便做几个凹坑就圆周阵列，结果球面两极的位置凹坑分布错乱，实际生产的时候这种结构根本过不了气动测试，飞行轨迹完全不可控。正确的建模逻辑是先把球面做等面积分块，每一块区域内的凹坑数量、尺寸完全一致，分块的边界处做凹坑的过渡处理，保证整个球面的凹坑覆盖率在70%左右，这个覆盖率是经过大量气动测试验证的，能在保证减阻效果的同时，兼顾球面的结构强度。另外还要考虑球体的合模线位置，合模线要选在凹坑之间的筋位上，不能穿过凹坑结构，不然合模线处的飞边会破坏凹坑的气动外形，后期打磨飞边的时候也容易损伤凹坑结构，影响成品的一致性。
