带辐条加强筋盘类注塑成型零件结构

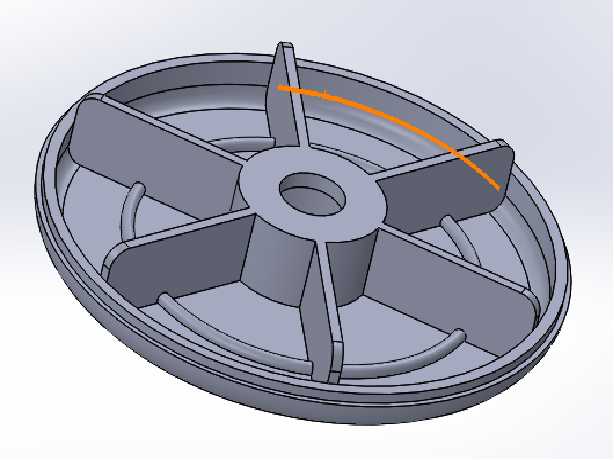

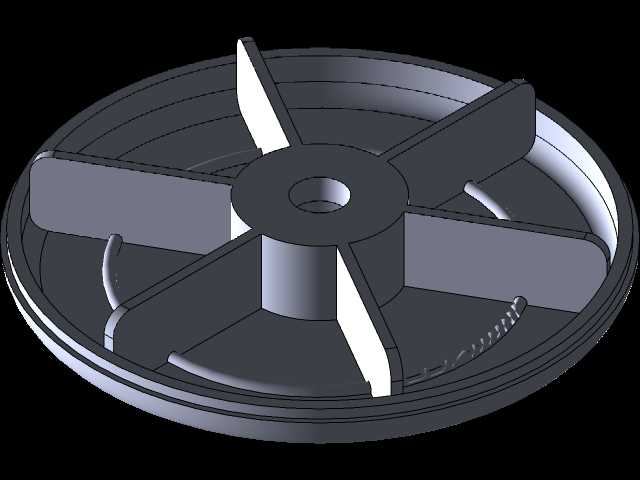

　　这类带六组径向辐条加强筋的盘形注塑件，常应用在小型流体输送设备的叶轮承载端、家用小电器的电机端盖连接位、或是轻工输送线的从动轮基体位置，日常工况下多承受低速转动带来的径向扭矩，以及轴向的小幅压力载荷，不需要承担过高的冲击负载，适配批量注塑生产的工艺特性。从结构设计逻辑来看，整体采用浅盆式外缘结构，外圈的环形翻边既可以提升零件整体的抗形变能力，避免注塑冷却过程中出现边缘翘曲的问题，也能在装配时提供定位贴合面，和配合件的环形止口形成嵌合定位，减少装配时的错位偏差。中心的带台阶通孔是核心安装位，通孔的直径公差需要适配对应规格的转轴，台阶结构则用来限制转轴的轴向窜动，安装时转轴穿过中心孔后，通过轴用卡簧或者端盖压合就能完成轴向固定，

　　不需要额外设计复杂的锁紧结构，适配快速装配的流水线作业需求。六组均匀分布的径向辐条是核心的承力结构，辐条从中心轮毂位置向外延伸至外圈翻边内侧，把中心安装位的扭矩均匀传递到整个盘体，相比实心盘结构，这种辐条设计能减少40%以上的材料用量，同时大幅降低注塑过程中的缩痕风险，因为实心结构壁厚不均很容易在厚壁位置出现内部缩孔，而辐条结构的壁厚均匀性更好，冷却速率一致，成型后的尺寸稳定性更高。辐条之间的弧形辅助筋是细节优化设计，这些弧形筋沿着盘体内腔的圆周方向分布，连接相邻辐条的中后段，既可以提升辐条的抗弯折能力，避免设备启动瞬间扭矩过大导致辐条根部断裂，也能在注塑时充当料流的辅助通道，让熔融塑料更快填充到外圈翻边的位置，减少短射、

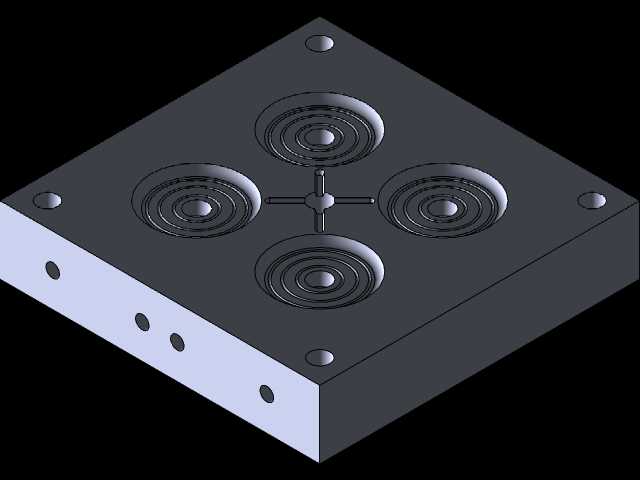

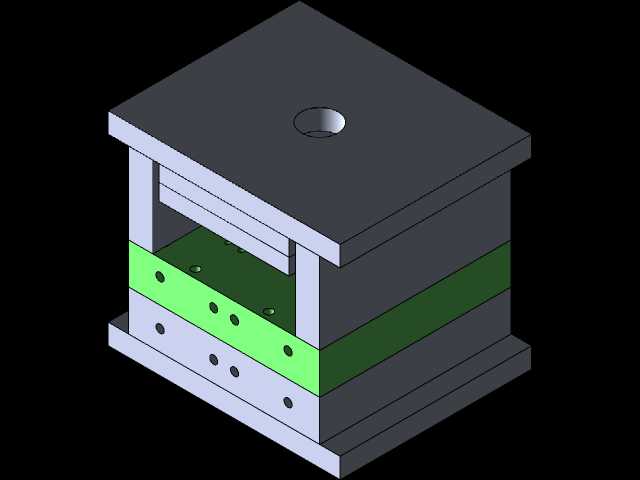

　　缺料的成型缺陷。从安装边界来看，这类零件的整体外径通常根据适配设备的腔体尺寸设计，外圈翻边的高度一般控制在5-12mm区间，既保证足够的定位接触面积，也不会占用过多的轴向安装空间；中心轮毂的凸起高度要和配合件的沉孔深度匹配，装配后轮毂端面不能突出配合件的安装平面，避免和其他转动部件发生干涉。设计这类零件时，所有的筋条与盘体、轮毂的连接位置都做了R角过渡，避免应力集中导致的受力断裂，同时所有的脱模斜度控制在1-1.5度，适配注塑模具的顶出脱模需求，不需要设计复杂的抽芯结构，模具采用两板模结构就能完成生产，大幅降低模具制造成本和后期的生产维护成本。实际应用中，这类零件如果用作叶轮基体，只需要在辐条上通过超声波焊接固定对应的叶片，

　　就能组成完整的塑料叶轮，适配小型离心泵、换气风扇的转动部件需求；如果用作端盖连接件，只需要在外圈翻边上预留对应的螺丝过孔，就能通过自攻螺丝和设备壳体完成固定，中心孔位置加装轴承就能实现转轴的转动支撑。结构设计上特意规避了壁厚突变的问题，所有位置的壁厚差控制在30%以内，避免注塑成型后出现不均匀的收缩变形，保证零件的平面度满足装配要求，不需要后续额外的校形工序，适配大批量生产的成本控制需求。
