钢丝绳提升机用滑轮组件结构设计

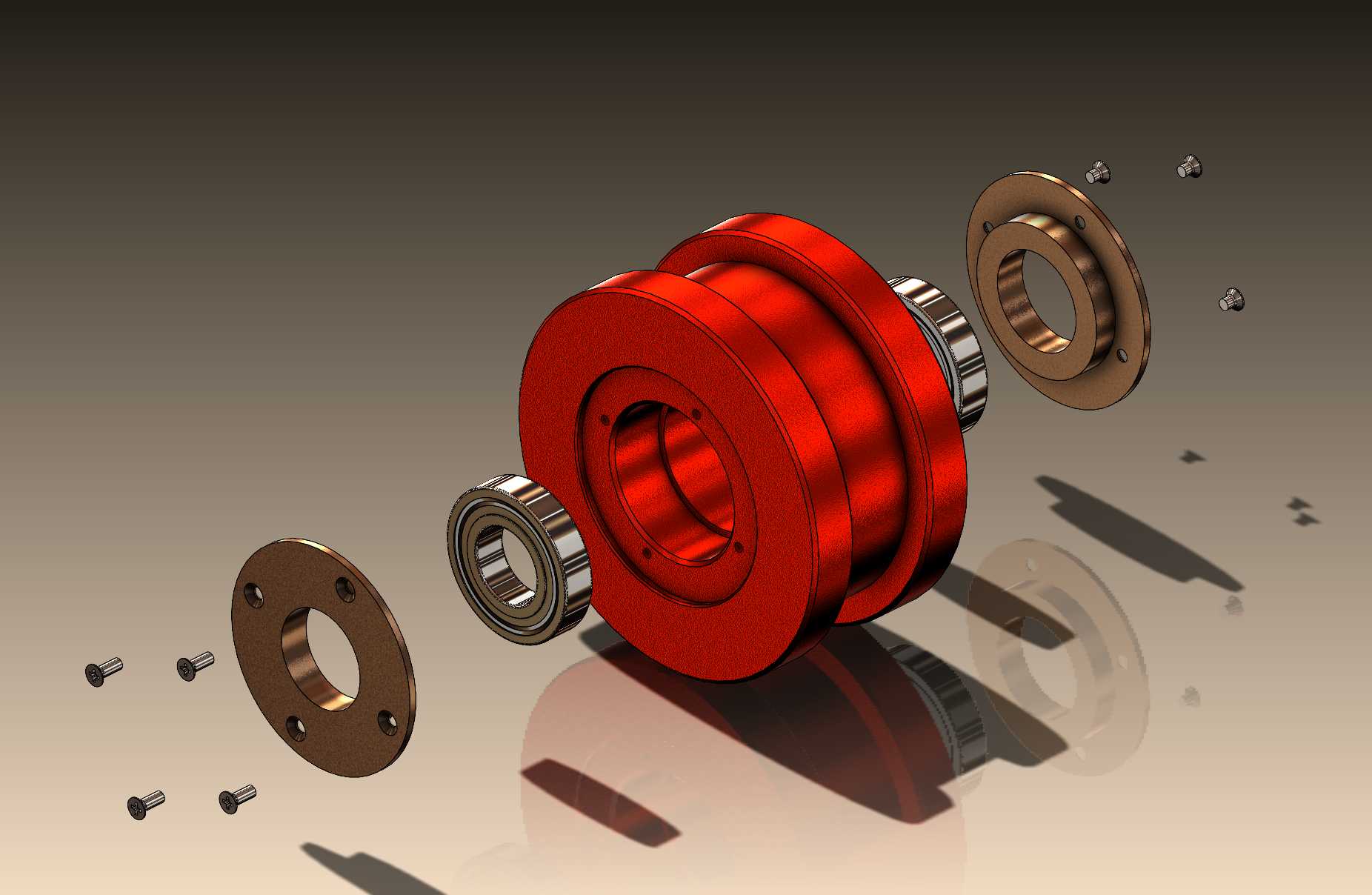

　　在矿山竖井提升、建筑施工升降机、港口起重装卸这类需要长距离重载牵引钢丝绳的作业场景里，滑轮是直接决定钢丝绳运行寿命、牵引系统传动效率的核心受力部件，这套滑轮组件的设计完全围绕重载、高频次往复运行的工况展开，没有多余的装饰性结构，所有几何特征都服务于受力传导与安装维护的实际需求。从结构组成来看，主体轮体采用双轮缘的槽型设计，轮槽的圆弧曲率经过匹配常用钢丝绳直径的校核，既能够保证钢丝绳在槽内的贴合面积足够，避免钢丝绳出现局部挤压应力集中导致的断丝、提前磨损问题，两侧突出的轮缘高度经过计算，能够在钢丝绳出现小幅偏摆时起到限位作用，防止运行过程中跳绳、脱槽的故障出现，轮体中心的通孔是轴承安装位，

　　两侧的止口尺寸严格匹配所选滚动轴承的外圈配合公差，采用基孔制的过渡配合，既保证轴承安装后不会出现外圈跟转的跑圈问题，也方便后期维护时的轴承拆卸更换。轮体两侧配置的法兰压盖，通过沿圆周均布的内六角圆柱头螺钉与轮体端面连接，压盖的内孔直径略大于轴承内圈的外径，装配后压盖的端面刚好顶住轴承外圈的端面，既能够对轴承起到轴向定位的作用，防止轴承在轮体受侧向力时出现轴向窜动，也能在压盖与轴承端面之间预留出润滑脂的存储空间，同时阻挡外部的粉尘、泥水进入轴承滚道内部，延长轴承的维护周期。两侧配置的深沟球轴承能够同时承受径向载荷与少量的轴向载荷，刚好匹配滑轮运行时钢丝绳带来的径向拉力，以及钢丝绳偏角带来的少量轴向分力，轴承内圈与安装芯轴采用过盈配合，

　　保证芯轴转动或者轮体转动时内圈不会出现相对滑动。在实际安装边界上，这套滑轮的安装核心是中心芯轴的同轴度要求，两侧安装支座的轴承座孔需要保证同轴度公差在IT7级以内，避免轴承出现额外的附加载荷导致早期损坏，轮槽的中心平面需要与钢丝绳牵引方向的中心平面重合，允许的偏角不能超过1.5度，否则会加剧轮槽边缘与钢丝绳的磨损，甚至出现脱槽风险。轮体的外径尺寸是根据钢丝绳的弯曲倍率要求设计的，对于提升机用的起重滑轮，轮径与钢丝绳直径的比值需要满足安全规范要求，避免钢丝绳弯曲应力过大导致疲劳断丝，这套结构的轮径参数完全符合常规起重提升设备的安全倍率要求，能够适配对应直径的纤维芯或者钢芯钢丝绳。设计过程中还考虑了维护便利性，

　　所有连接螺钉都采用标准的内六角规格，现场维护时不需要特殊的专用工具就可以完成压盖拆卸、轴承润滑脂补充或者轴承更换作业，轮体的端面没有多余的凸台结构，在安装空间受限的场景下，只需要保证轮体两侧预留出足够的螺钉拆装空间即可，不需要额外预留过大的操作空间。从受力传导路径来看，钢丝绳的拉力通过轮槽接触面传递到轮体本体，再通过轮体中心的轴承安装位传递到两侧的滚动轴承，最终通过轴承内圈传递到固定芯轴或者转动芯轴上，整个力的传递路径没有应力集中的尖角结构，所有过渡位置都采用圆角过渡，避免长期交变载荷下出现疲劳裂纹。轮槽的表面粗糙度也有明确要求，不能过于粗糙导致钢丝绳磨损加快，也不能过于光滑导致钢丝绳与轮槽之间摩擦力不足出现打滑，实际加工时的表面粗糙度控制在Ra6.3左右，刚好兼顾耐磨与摩擦系数的要求。在不同的应用场景下，这套滑轮既可以作为定滑轮改变钢丝绳的牵引方向，也可以作为动滑轮组成滑轮组起到省力的作用，不管是安装在提升机的天轮位置、起重小车的行走部位，还是作为导向轮布置在钢丝绳的转向位置，这套结构都能够稳定适配，不需要对核心结构做大幅修改，只需要根据实际安装的芯轴直径调整中心轴承的选型，或者根据所用钢丝绳的直径调整轮槽的圆弧尺寸即可，具备很强的通用适配性。
