起重机侧轨运行纵梁总成结构设计

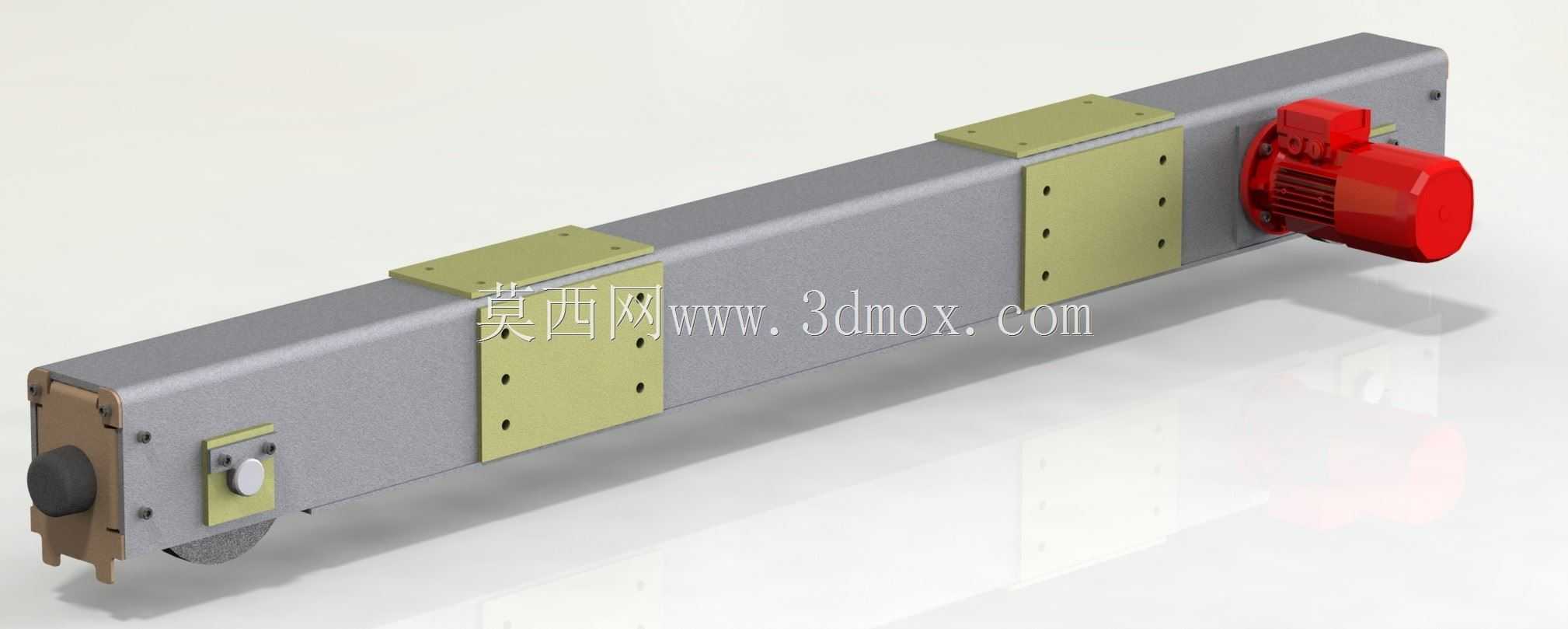

该纵梁总成是桥式、门式起重机大车行走机构的核心承载构件，主要配套应用于室内厂房吊装作业、室外货场物料转运、工业生产线重型工件移位等场景下的起重机侧轨端，承担整台起重机沿轨道方向的行走承载、动力传递与运行导向功能，是保障起重机平稳沿预设轨道移动、避免运行卡滞或脱轨风险的关键结构部件。从实际功能来看，该总成一端集成驱动动力单元，另一端配套行走轮组与导向缓冲结构，既能够将驱动端输出的扭矩转化为整机沿轨道的直线行走动力，也可承载起重机主梁传递的全部竖向载荷，同时通过侧向导轮结构抵消运行过程中产生的横向偏摆力，保障大吨位吊装作业时机身移动的稳定性，避免重载工况下行走轮出现啃轨、偏磨等常见故障。在设计思路上，该结构采用箱型梁主体作为核心承载基体，选用高强度板材拼焊成型，在保障整体抗弯、抗扭刚度的前提下尽可能降低结构自重，减少行走驱动的功率损耗；梁体上预设多组标准化安装基板，可根据不同吨位、不同跨度的起重机配置需求，灵活调整驱动单元、行走轮组、缓冲止挡件的安装位置，适配不同轨距的安装场景，无需对梁体主体进行二次加工即可完成模块化装配。梁体靠近驱动端的安装板采用加厚板材设计，分散动力单元运行时产生的振动载荷，避免长期运行出现连接螺栓松动、安装面变形的问题；非驱动端集成的行走轮组配套密封式轴承与侧向导向轮，可适配常规起重机钢轨的截面轮廓，轮组外侧设置的缓冲碰头能够在起重机运行至轨道端部时吸收碰撞冲击，避免硬撞击对梁体结构造成损伤。从安装边界来看，该纵梁总成的整体截面尺寸适配主流起重机端梁的安装空间，梁体上的安装孔位采用标准化间距设计，可直接与起重机主梁的端接法兰进行螺栓连接，无需现场配焊；驱动单元的输出轴与行走轮的输入轴采用同轴直连设计，减少传动环节的功率损耗，整体装配后横向宽度不超出起重机整机的运行限界，可在厂房立柱间距、货场通道宽度有限的场景下顺利通行，同时梁体底部预留的扫轨板安装位可在装配后及时清理轨道表面积存的杂物，避免杂物卡滞行走轮引发运行故障。
