实验室干式恒温加热孵育装置结构设计

　　这套装置的核心应用场景覆盖分子生物学实验、临床检验样本预处理、生化试剂反应孵育等多个实验室日常操作环节，区别于传统水浴加热的带水操作、交叉污染风险，干式加热的结构形式完全依靠金属模块的热传导实现温度传递，无需液体介质，日常使用时不会出现样本管碰水漏液、水浴槽积垢滋生杂菌的问题，适配0.2mlPCR管、1.5ml离心管、5mlEP管等多种常用实验室耗材，更换不同孔型的金属模块即可快速切换适配的耗材类型，无需调整主机主体结构。

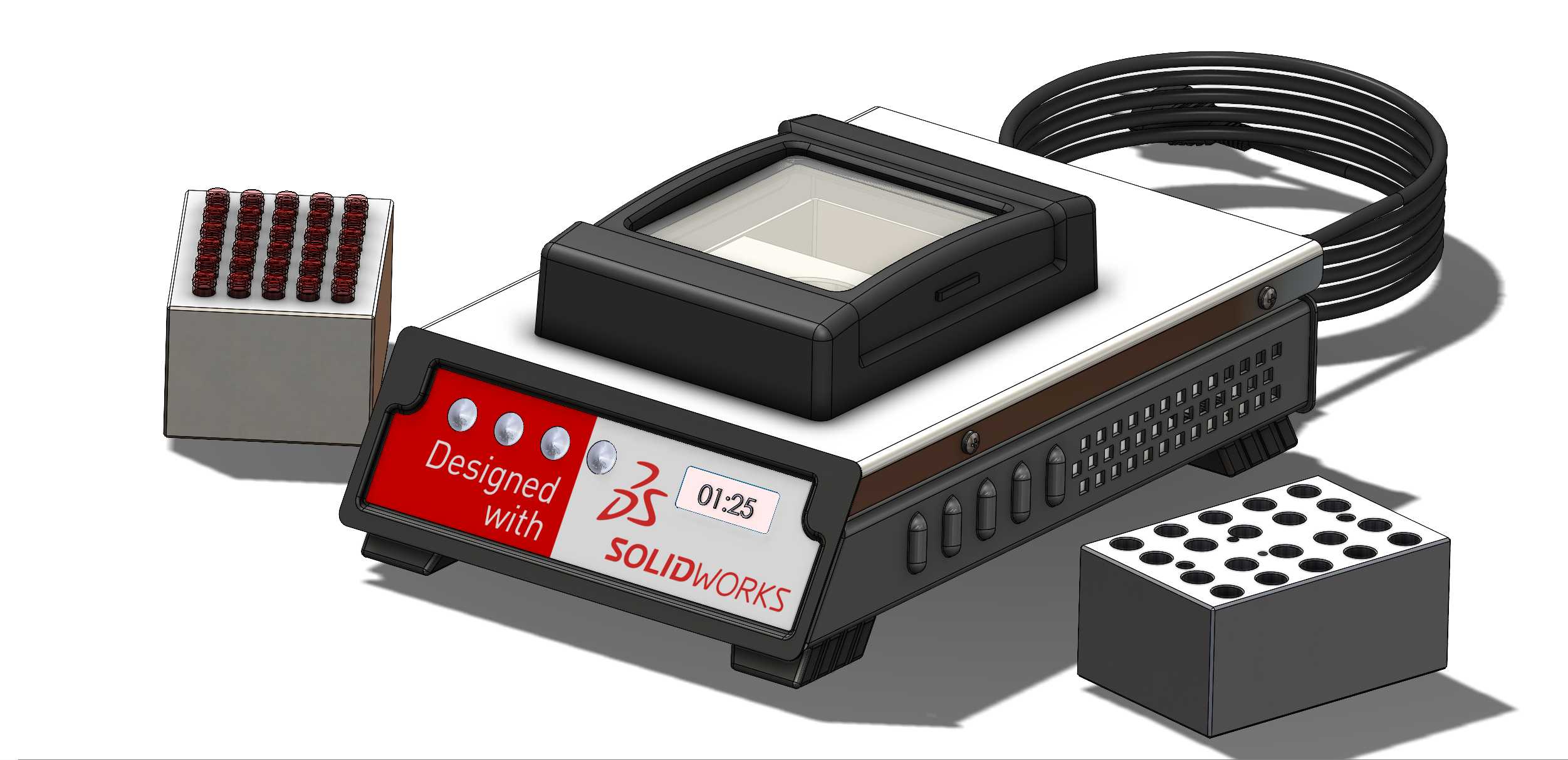

　　从功能特性来看，主机上盖采用倾斜式操作面板布局，操作人员站立操作时视线可自然覆盖温控显示屏与调节按键，无需弯腰俯身查看参数；面板上设置的三个实体按键分别对应温度设置、时间设置、启动停止功能，按键采用凸起式圆弧结构，戴一次性实验手套操作时也能准确触发，不会出现误触。主机内部的加热元件采用铸铝加热板整体浇筑结构，加热板与可更换模块的接触平面平面度控制在0.02mm以内，保证模块放置后与加热面完全贴合，减少空气间隙带来的热阻，温度均匀性可控制在±0.3℃范围内，避免不同孔位的样本反应温度差异过大影响实验结果。设备自带的过热保护结构在加热板温度超过设定阈值10℃时会自动切断加热回路，同时触发蜂鸣提示，防止干烧损坏设备甚至引发实验室安全隐患。

　　设计过程中优先考虑了实验室台面的安装边界，主机主体长宽尺寸控制在200mm×150mm以内，整体高度不超过120mm，放置在标准实验台面上不会遮挡后方的试剂架与其他小型设备，底部设置四个高度可调的橡胶减震脚，可适应台面轻微不平整的情况，同时减少加热过程中内部元件震动带来的位移。配套的两个金属模块分别适配不同规格的样本管，模块上的插孔深度统一设计为45mm，保证样本管插入后管身完全处于加热区域内，管内液体部分全部浸没在恒温区间，不会出现管底温度高、管内液面处温度低的分层问题；模块两侧设置抠取凹槽，实验结束后模块温度较高时，可使用镊子插入凹槽直接夹取模块更换，无需等待完全冷却，提升实验流程的衔接效率。

　　主机侧面设置的散热格栅采用斜向开孔结构，既可以保证内部控制板的自然通风散热，又能防止实验过程中洒落的试剂液滴直接溅入设备内部造成电路短路，格栅开孔宽度控制在3mm以内，避免细小的耗材碎屑掉入设备内部。后部引出的电源线采用螺旋弹簧式结构，自然状态下长度为300mm，拉伸后最大长度可达1200mm，适配实验室台面不同位置的电源插座，不用时电源线可自动收缩，不会在台面上杂乱缠绕影响其他操作。设备上盖的透明观察窗采用高透耐温PC材质，可耐受120℃的持续高温不变形，实验过程中无需打开上盖即可观察内部样本的状态，减少开盖带来的温度波动，保证孵育过程的温度稳定性。

　　在结构细节处理上，主机外壳采用阻燃ABS材质注塑成型，外壳拼接处的缝隙控制在0.1mm以内，日常清洁时可使用75%酒精直接擦拭表面，不会出现液体渗入接缝的问题；模块采用6061铝合金整体铣削加工后做硬质阳极氧化处理，表面硬度达到HV400以上，长期插拔样本管不会造成孔壁划伤，同时氧化层具备良好的耐腐蚀性，接触常规生化试剂也不会出现锈蚀掉屑的情况，避免污染实验样本。设备底部预留的四个安装孔位可配合固定支架将设备安装在垂直壁面上，适配通风橱内、移动实验车等特殊安装场景，满足不同实验室的布局需求。
