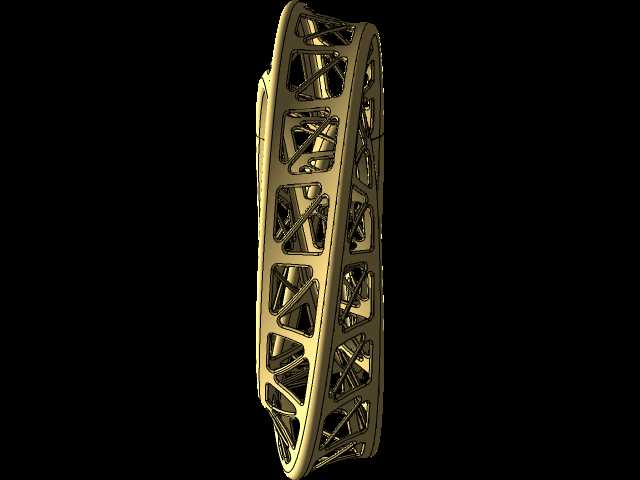

镂空桁架式环形扭曲结构件设计

　　这类带连续扭曲弧度的环形镂空桁架结构，最早在特种传动连接环、轻量化装饰承载环以及航空航天领域的异形支撑环上有较多落地应用，日常工业场景中也常作为特种输送设备的导向环、高端文创产品的金属承载骨架使用，区别于普通实心环形件，其核心优势是在保证环体周向抗扭、径向抗压强度的前提下，大幅降低构件自身重量，同时镂空结构可以预留穿线、流体通过或者减重填充的空间，适配多场景的安装与使用需求。从结构设计逻辑来看，该构件没有采用传统环形件的等截面实心设计，而是先绘制基础环形的扫掠路径，在路径上按照等角度间隔排布截面支撑单元，每个支撑单元采用交叉桁架的筋条结构，筋条的厚度根据环体的受力方向做差异化设置，环体承受径向载荷的外侧筋条厚度略大于内侧，

　　扭曲段的筋条过渡采用连续曲率的扫掠成型，避免出现应力集中的直角拐点，整个扭曲过程中环体的截面形心始终与基础环形的中心轴线重合，保证安装时的同轴度公差满足装配要求。在实际安装边界上，该环形构件的内外径公差按照IT7级精度控制，扭曲段的起始与终止端面设置有定位止口，止口的深度根据配套安装座的配合尺寸设计，安装时不需要额外做定位工装，依靠止口即可完成周向与径向的定位，环体上的镂空桁架间隙均匀，既可以作为流体通过的流道，也可以在需要减重的场景中填充轻质阻尼材料，不会影响环体本身的结构强度。从功能特性来看，这种扭曲桁架结构的环形件，相比同尺寸的实心环形件重量降低60%以上，周向抗扭刚度提升20%左右，

　　因为连续的扭曲筋条可以将局部受到的集中载荷快速分散到整个环体的桁架结构上，避免局部应力过大导致的结构失效，在有振动工况的使用场景中，桁架结构本身还可以起到一定的阻尼吸振作用，降低构件工作时的共振概率。设计过程中需要注意的是，扭曲段的扫掠角度不能超过材料的成型极限，如果采用金属3D打印工艺制作，筋条的最小壁厚要控制在1.2mm以上，避免打印过程中出现翘曲变形，如果采用机加工后焊接成型的工艺，每个交叉筋条的焊接位置要做倒角处理，保证焊透率达到90%以上，焊接后需要做去应力退火，避免扭曲段出现焊接变形导致的同轴度超差。在实际选型应用中，如果是作为承载类的结构件使用，需要根据实际承受的径向载荷与扭矩大小调整筋条的厚度与桁架的单元密度，

　　载荷较大的场景可以适当加密桁架单元的排布，减小单个筋条的受力跨度，如果是作为装饰类的非承载构件使用，可以适当减小筋条厚度，进一步降低构件重量，同时提升镂空结构的视觉通透感。这类结构的建模过程不需要复杂的高级特征，依靠基础草图绘制截面单元，配合扭曲扫掠、阵列特征即可完成，建模时要注意每个桁架单元的节点位置要做圆角过渡，圆角半径不小于筋条厚度的0.3倍，避免节点处出现应力集中，同时要保证整个环体的壁厚均匀，避免后续成型过程中出现缩孔或者变形问题。
