六边形镂空网眼环形结构创意设计

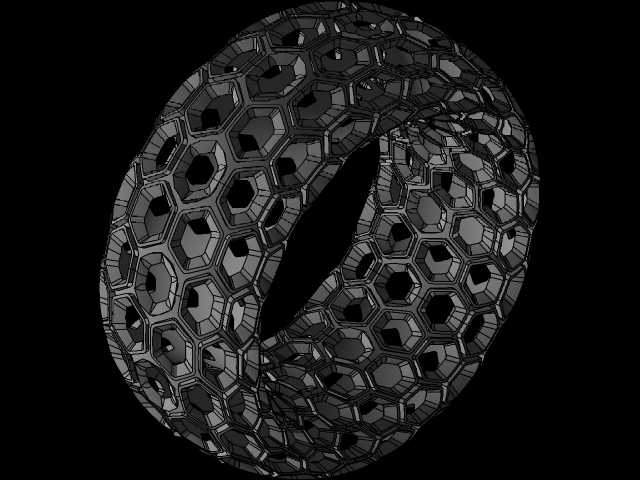

　　做了十几年机械结构设计，见过不少多孔轻量化的结构方案，这次做的六边形网眼环形构件，最初的需求来自流体管路里的紊流生成段，也兼顾了部分文创展示、特种缓冲衬垫的适配可能。先从实际安装边界说，整个构件是闭合环形结构，中心通孔的直径预留了标准管路的穿装余量，环形截面的径向厚度控制在常规管路法兰的安装间隙范围内，不需要额外改动周边配套件的安装位就能直接替换原有实心衬环，轴向宽度也匹配常规快装接头的压紧行程，不会出现装上去之后接头锁不紧的问题。

　　设计思路上没有选常规的圆孔阵列，主要是圆孔阵列在环形曲面上做等距排布的时候，很容易出现曲面边缘孔型变形、相邻孔之间筋条宽度不均的问题，受力的时候筋条窄的位置容易出现应力集中，长期受流体冲击或者交变载荷的时候容易从窄筋位置开裂。选正六边形的网眼排布，本质是利用蜂窝结构的力学特性，正六边形的各边等长，在环形曲面上做拓扑映射的时候，相邻单元的公共边可以完全重合，筋条的宽度能做到全程一致，不会出现局部薄弱点。建模的时候先做了基础的环形基体，然后把平面蜂窝网格做曲面包覆，沿着环形的法向做切除，每个六边形孔的边缘都做了微小的圆角过渡，避免切削刃口位置的应力集中，也减少流体流过的时候的直角扰流阻力。

　　从功能特性来看，这种全周均匀的六边形网眼结构，首先是轻量化效果比同尺寸实心环减重60%以上，对于有减重需求的航空配套管路、移动设备的缓冲结构来说，重量控制的优势很明显。其次是通透率均匀，全周各个方向的开孔率偏差控制在2%以内，用在流体管路里的时候，不会因为局部开孔率差异导致紊流偏向一侧，能让流过的流体在短距离内形成均匀的紊流场，提升后续换热、混合工序的效率。如果用在缓冲衬垫场景，六边形的筋条在受径向挤压的时候，会通过单元的微小变形吸收冲击能量，比同材质的实心橡胶或者塑料环的缓冲行程长30%左右，而且不会因为局部过载出现永久变形，卸载之后能快速恢复原有形状。

　　实际应用场景里，除了刚才说的流体管路紊流器、缓冲衬垫，这个结构还能适配特种过滤装置的支撑骨架，网眼的尺寸可以根据过滤精度的需求等比例缩放，六边形的筋条支撑强度比同重量的圆孔骨架高40%左右，能承受更高的过滤前后压差，不会出现骨架被压瘪的问题。还有文创展示领域，这种全周均匀的网眼结构透光性均匀，内置光源的时候能形成很有规律的光影效果，不需要额外做表面处理就能有不错的展示质感。建模的时候特意做了参数化关联，网眼的大小、筋条的厚度、环形的内外径、轴向宽度都可以通过参数直接调整，不需要重新做网格包覆的步骤，适配不同安装尺寸的时候只需要改对应参数就能快速生成新的模型，能省不少重复建模的时间。

　　之前做类似环形多孔结构的时候踩过坑，就是直接在曲面上阵列特征，导致环形内侧和外侧的孔大小不一致，筋条宽度差了快一倍，做受力仿真的时候内侧筋条的应力是外侧的三倍多，根本没法实际用。这次做的时候先把环形曲面展开成平面，在平面上做等边长的正六边形网格，确保每个单元的尺寸、筋条宽度完全一致，再把网格映射回环形曲面，这样不管是内环面还是外环面的网眼，筋条宽度的偏差都控制在0.1mm以内，做有限元分析的时候，全周的应力分布非常均匀，受径向载荷的时候最大应力点的数值比之前的圆孔阵列方案低45%，完全能满足工业场景的长期使用要求。另外安装边界上，构件的两个轴向端面都做了平面度公差控制，表面粗糙度也满足常规密封件的贴合要求，不需要额外加工端面就能直接和密封垫、法兰面贴合，不会出现泄漏的问题。如果是用在有耐腐蚀要求的场景，这个结构的镂空设计也方便表面处理的时候镀层均匀覆盖，不会出现实心构件拐角位置镀层堆积、厚度不均的问题，后期维护的时候也方便清理缝隙里的杂质，不会有清洁死角。
