GT40快开式压力容舱气帽结构设计

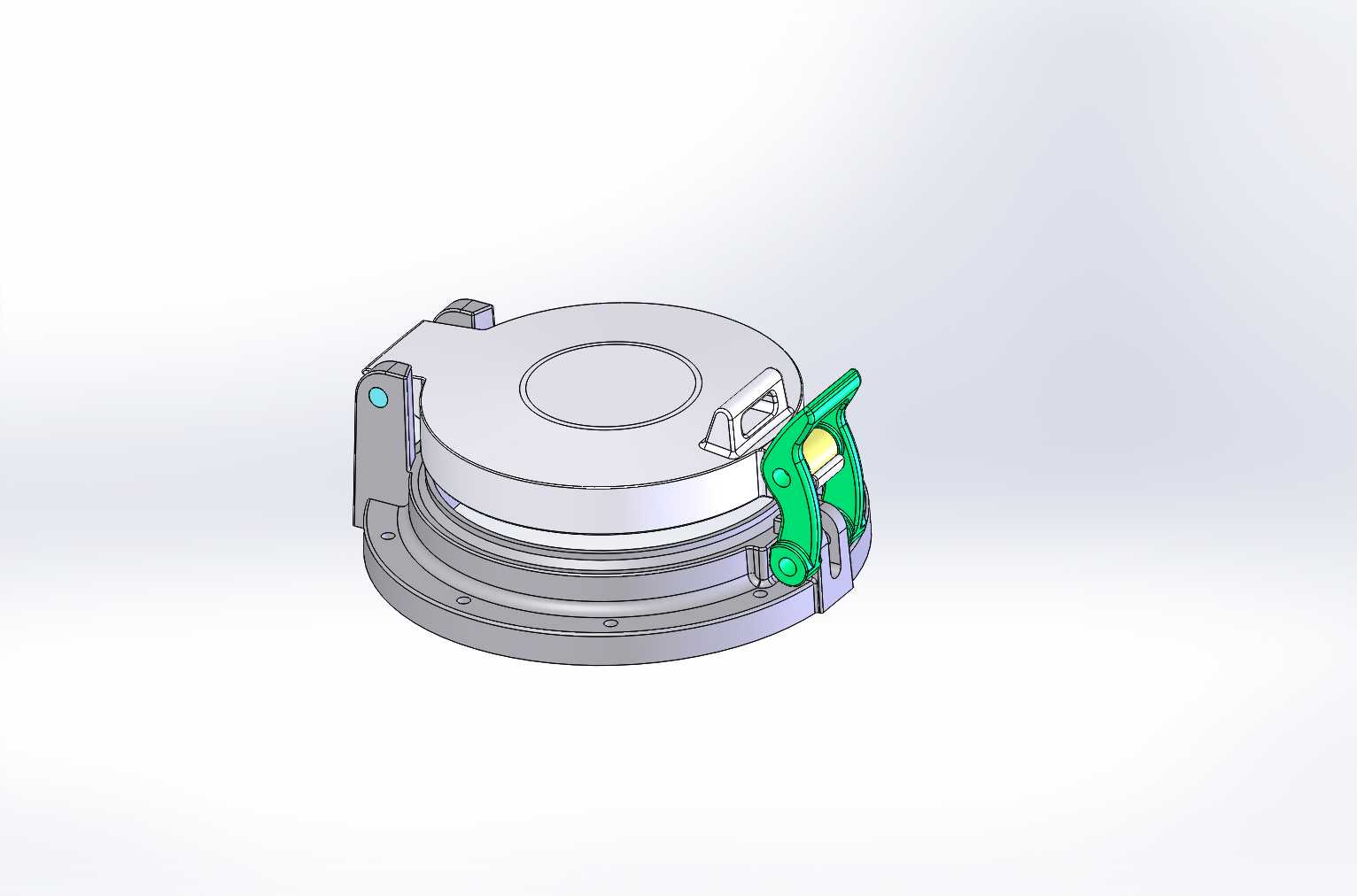

　　在承压类储运设备、小型密闭试验舱、车载集成储料舱的设计场景中，舱体气帽是平衡内外压差、实现快速启闭检修的核心外露部件，这款GT40规格的气帽结构，正是针对小通径承压舱口的使用需求完成的三维结构设计。从实际安装边界来看，该气帽适配通径40mm的圆形舱口，底座采用多层阶梯式法兰结构，法兰端面预留均匀分布的螺栓沉孔，安装时可通过周向均布的紧固件与舱体顶面的安装法兰实现刚性连接，底座与舱体接触面预留密封件安装槽位，可适配O型圈或平垫密封结构，满足常规低压工况下的静密封要求，安装后整体突出舱体表面的高度控制在合理范围，不会额外占用过多舱外安装空间，也不会对周边管线排布造成干涉。

　　从功能实现逻辑来看，这款气帽的核心作用是在舱体内部压力出现波动时，配合舱体的呼吸阀组件完成内外压差的平衡，避免舱体因负压抽瘪或超压鼓胀，同时在需要对舱内进行检查、少量物料补加操作时，无需拆卸整圈法兰螺栓，仅通过侧置的快开锁紧手柄即可完成上盖的启闭操作，大幅降低日常运维的操作时长。设计过程中针对快开结构的受力特性做了专项优化，锁紧手柄采用杠杆式增力结构，手柄与上盖之间通过铰接销轴连接，锁止位对应上盖与底座的贴合压紧行程，扳动手柄至锁止位置时，铰接点会越过结构死点，无需额外施加锁紧力即可保持可靠的压紧状态，避免设备运行过程中因振动出现松脱漏气的问题；手柄操作端做了圆弧包边处理，操作人员徒手操作时不会出现硌手的问题，铰接位置预留润滑脂注油间隙，长期户外使用也可通过定期注油避免销轴锈蚀卡滞。

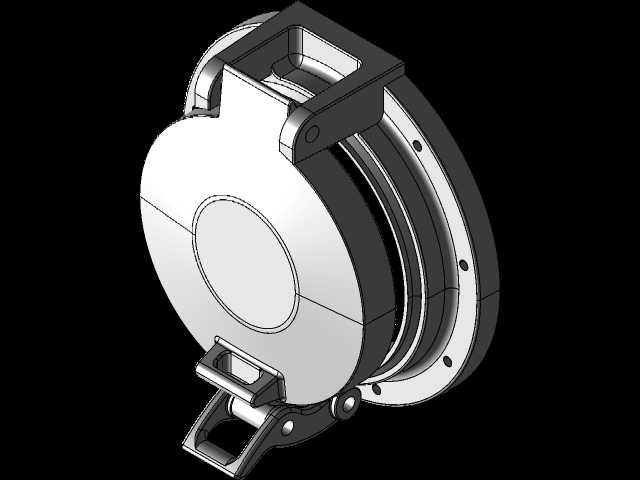

　　上盖主体采用圆盘式等强度结构设计，盖体中心区域做局部加厚处理，用于承受舱内压力带来的轴向载荷，盖体边缘做圆弧过渡，避免应力集中导致的盖体变形，盖体与底座的配合面采用锥面定位结构，合盖时可自动找正中心，不会出现偏位导致的密封失效问题。上盖侧面设置的小型凸台结构为状态指示位，当气帽处于完全锁止状态时，凸台会与底座上的定位挡块贴合，运维人员从外部即可直观判断气帽是否锁止到位，无需反复扳动手柄确认。考虑到部分户外使用场景的防误操作需求，手柄与上盖之间还预留了锁孔位，可穿入铅封或小型挂锁，避免无关人员随意开启气帽引发安全隐患。

　　在细节结构处理上，气帽的所有外露棱边均做了倒圆角处理，没有尖锐的加工棱角，可避免安装、运维过程中划伤操作人员；所有铰接位置的销轴均采用防脱结构设计，端部设置卡簧槽，安装卡簧后销轴不会从铰接孔中脱出，避免设备运行过程中零件脱落掉入舱内的风险。底座法兰的螺栓孔采用长圆孔与圆孔组合的排布方式，既可以降低安装时的对位难度，也可以补偿舱体法兰加工时的少量位置误差，降低现场安装的调整工作量。密封槽的尺寸设计参考了常用密封件的规格参数，无需定制特殊规格的密封件，后期维护更换时可直接采购标准件完成替换，降低运维成本。

　　从结构建模的细节来看，整个气帽的零件拆分逻辑符合实际加工工艺要求，底座、上盖、手柄、铰接销轴、锁紧压块等零件均可通过常规的机加工工艺完成生产，没有特殊的难加工结构，适合小批量加工制作；各零件之间的配合间隙按照常规机加工的公差等级预留，装配时无需额外修配即可完成组装，装配后手柄转动顺畅，锁止、解锁动作无卡滞，上盖开合角度可满足日常操作的空间需求，不会因开合角度过小导致操作不便。针对不同的使用工况，该结构还可通过更换不同材质的密封件，适配不同温度、不同介质的使用需求，比如在有弱腐蚀介质的场景下可更换氟橡胶密封件，在低温场景下可更换硅橡胶密封件，整体结构的通用性较强，可适配多种小通径承压舱口的配套使用需求。
