三芯航空插头式PU连接器结构设计

　　这款三芯结构的圆形连接器，常被应用在工业控制现场的信号回路、低压供电回路的线缆对接场景中，在机床控制柜外部走线、自动化设备模组间的信号互联、户外小型机电设备的线缆接驳场景里都能见到这类结构的身影。它的核心作用是实现多股线缆的快速对接与分离，同时保证对接后的接触可靠性，避免设备运行过程中因振动、拉扯出现接触不良、信号中断的问题。

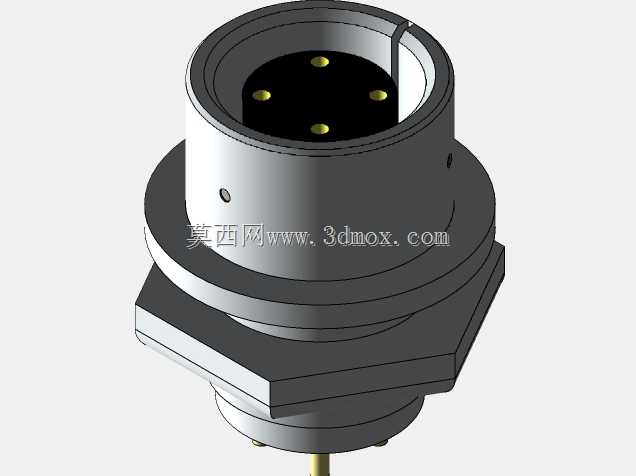

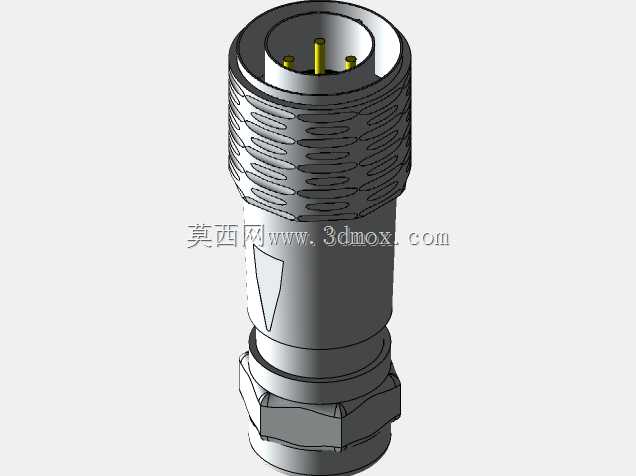

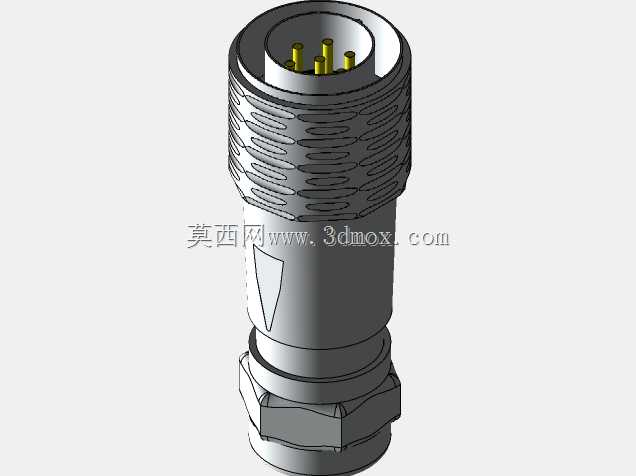

　　从结构设计逻辑来看，这款连接器采用了常见的公头插针布局，三根镀金插针呈三角分布在绝缘基座内，插针根部做了台阶式限位结构，压接线缆后不会因为反复插拔出现插针移位、退针的问题。连接器外壳采用金属车削加工成型，外壳中段设计了多圈环状防滑滚花，不管是操作人员戴劳保手套操作，还是手上沾有少量油污，都能顺利完成旋紧对接的动作，不会出现打滑拧不动的情况。外壳靠近插针端的内圈加工有内螺纹，和对应母头对接时可以通过螺纹旋合实现轴向锁紧，对接到位后能承受一定的轴向拉扯力，不会因为设备运行的振动出现松脱。

　　尾部的线缆锁紧结构采用了六角螺帽配合橡胶密封圈的设计，线缆穿入后拧紧六角螺帽，橡胶圈会被挤压变形抱紧线缆外皮，一方面可以实现线缆和连接器壳体之间的应力释放，避免线缆弯折时的应力直接传递到内部插针的压接点，造成断线、虚接；另一方面可以实现基础的防尘防泼溅能力，适配车间内多粉尘、偶尔有切削液飞溅的使用环境。外壳上的三角定位标记，是为了对接时快速对准键位，避免插针和插孔错位硬插造成插针弯折、绝缘件损坏，操作人员对准标记后推入再旋紧即可完成对接，不需要反复调整对位角度，能提升现场接线的作业效率。

　　从安装边界尺寸来看，这款连接器属于小型圆形连接器范畴，整体外径控制在12mm区间，总长度不含尾部出线部分约30mm，对接旋合时需要预留至少15mm的手部操作空间，尾部线缆弯曲半径建议不小于线缆外径的6倍，避免线缆过度弯折造成芯线断裂。内部绝缘基座采用耐温工程塑料注塑成型，插针和绝缘基座之间采用过盈压装配合，能保证插针的位置度公差在0.1mm以内，对接时插针可以顺利导入对应插孔，不会出现卡滞、偏斜的问题。金属外壳的壁厚设计在1mm左右，既可以保证足够的结构强度，跌落、轻微磕碰不会出现壳体变形，也能控制整体重量，不会因为连接器自重给线缆带来额外的下坠应力。

　　在实际选型适配时，这类三芯连接器通常用来传输直流24V供电信号、开关量输入输出信号，单芯载流量可以满足3A以内的回路使用需求，接触电阻控制在毫欧级，不会因为接触压降影响信号传输的准确性。外壳的金属结构还能实现基础的电磁屏蔽效果，当附近有变频器、伺服驱动器这类强电磁干扰源时，金属壳体通过线缆的屏蔽层接地，可以减少外界电磁干扰对内部传输信号的影响，避免信号出现误触发、丢脉冲的问题。和常见的塑料外壳连接器相比，这款金属壳体的连接器耐温范围更宽，在-20℃到80℃的环境温度区间内都能正常使用，不会因为低温出现壳体脆裂、高温出现壳体软化变形的问题，适配更多复杂的工业现场使用环境。
