标准螺纹瓶口塑料瓶颈部结构三维设计

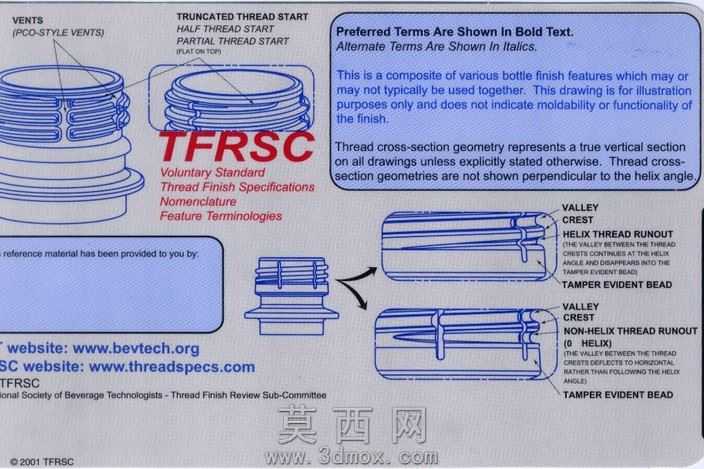

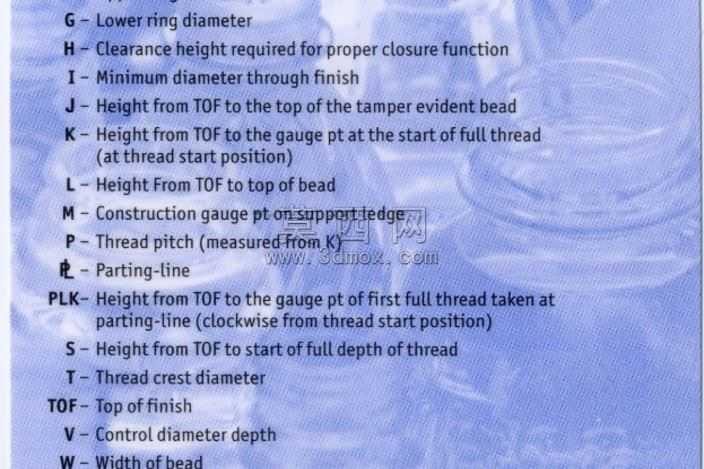

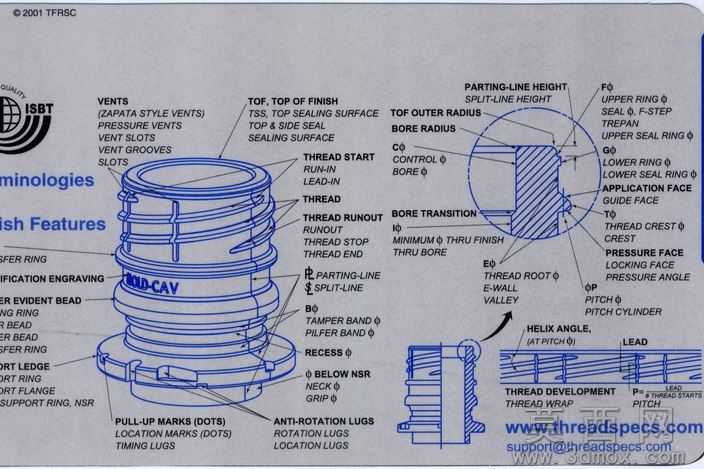

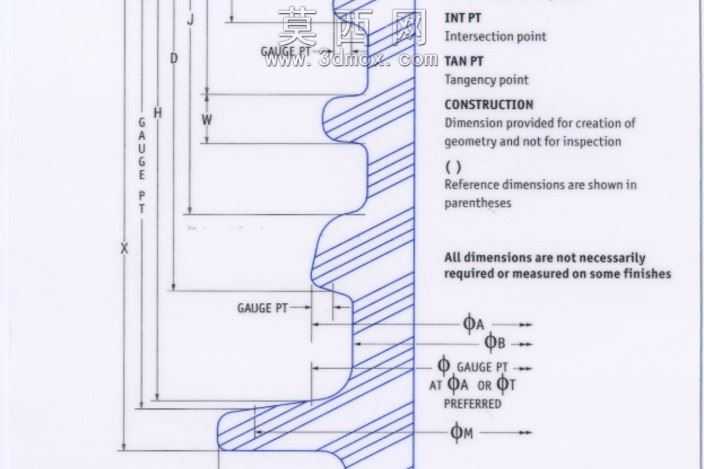

本作品为标准规格塑料瓶瓶口颈部的三维参数化建模成果，建模过程严格遵循行业通用瓶口尺寸规范，完整还原了瓶口所有功能结构的细节特征。建模初期首先梳理瓶口各功能区域的尺寸逻辑，将瓶口划分为密封配合区、螺纹连接区、防盗环配合区、瓶口端面区四大核心功能模块，以中心轴线为建模基准搭建全参数化草图框架，所有径向尺寸、轴向高度、角度参数均与行业标准标注一一对应，确保模型尺寸精度满足后续模具开发、瓶盖适配的实际生产需求。建模过程中优先采用旋转凸台指令构建瓶口主体基体，针对外轮廓的多段密封环结构，通过草图精准绘制各道密封环的圆弧轮廓与过渡倒角，保证密封面的曲面连续性，避免出现棱角突变导致的密封失效问题。对于瓶口外螺纹结构，采用螺旋线引导扫描切除的方式构建，精准还原螺纹的起始角度、导程、牙型轮廓、收尾过渡结构，同时对应标注中的螺纹起止位、螺纹退刀结构做细节处理，确保螺纹与瓶盖的旋合流畅度符合实际使用要求。针对瓶口下部的防盗环配合结构，精准构建防盗环扣位的凹槽、防滑凸耳、定位凸点结构，还原拉环开启时的受力结构特征，同时对瓶口的排气槽、通风缝隙结构做精细化建模，保证灌装过程中的排气功能可通过模型实现结构验证。材质设置上模拟常用PET食品级塑料的材质属性，调整半透明质感与表面粗糙度参数，渲染时采用正交视角搭配工程图式标注展示，清晰呈现各结构的位置与功能逻辑。整个模型的结构设计完全围绕瓶口的密封、旋合、防盗、灌装四大核心功能展开，所有结构的尺寸比例、过渡圆角、拔模角度均符合注塑成型的工艺要求，可直接用于塑料瓶包装的结构验证、瓶盖适配调试、注塑模具设计参考，也可作为包装结构教学的标准化演示模型，帮助理解螺纹瓶口各部分结构的设计逻辑与功能作用。
