带环形卡槽的薄型橡胶嵌装配件结构

　　这类带环形卡槽的薄型橡胶嵌装件，在日常设备装配场景里的适配范围很广，小到消费电子的壳体缓冲衬垫，大到小型机电设备的穿线防护套、面板嵌装密封件，都能见到同结构逻辑的橡胶件身影。从实际使用的角度看，它的核心作用首先是填补硬质构件之间的装配间隙，避免金属、硬质塑料壳体在装配后出现硬接触异响，同时能在设备受轻微冲击时吸收局部应力，防止硬质壳体边角出现应力开裂。其次，环形内槽的结构可以直接卡接在对应尺寸的圆形凸台、穿线孔位上，不需要额外的粘接或者紧固件固定，装配时只需要对准位置按压到位，就能依靠橡胶自身的弹性形变卡在安装位上，大幅提升流水线装配的效率，也能避免后期使用过程中配件移位脱落。

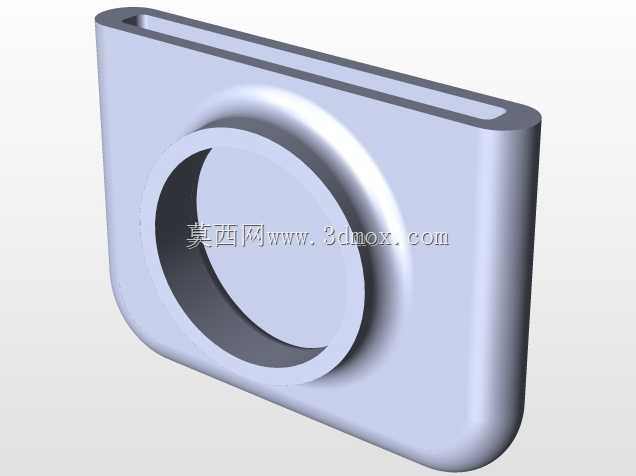

　　从设计思路上看，整体采用扁平方正的外轮廓，边角做了大圆弧过渡，一方面是为了适配多数设备面板的矩形安装开孔，圆弧边角能避免安装时橡胶件被开孔锐边割伤，减少装配过程中的零件损耗；另一方面扁薄的整体厚度能控制安装后的突出量，不会让配件在设备表面形成过高的凸起，适配消费电子、小型机电产品对外观平整度的要求。正面的环形凸起结构不是单纯的造型设计，凸起的环边在装配后会被压紧在安装面与外部构件之间，形成一圈连续的密封带，能阻挡日常使用中的灰尘、少量溅水从安装缝隙进入设备内部，相比平片式的橡胶垫，这种带环形凸筋的结构密封压紧力更集中，不需要很大的装配压力就能达到不错的密封效果。顶部的通槽结构是为了适配片状构件的穿插，比如设备内部的排线、薄型连接片可以直接从这个槽位穿出，不需要在橡胶件上额外做穿孔加工，槽边的圆角处理也能避免橡胶边缘割伤线材表皮，长期使用也不会因为线材反复摩擦出现绝缘层破损的问题。

　　关于安装边界的考量，这类橡胶件的外形尺寸公差一般控制在±0.2mm以内，因为是嵌装在预制开孔里，外轮廓尺寸如果偏大，装配时需要施加很大的压力才能塞进去，很容易导致橡胶件扭曲变形，影响密封和固定效果；如果尺寸偏小，装配后会存在旷量，设备受振动时配件会出现晃动，无法起到缓冲和密封的作用。环形卡槽的内径尺寸要比待卡接的圆形凸台外径小0.3-0.5mm，依靠橡胶的拉伸弹性抱紧凸台，这个过盈量是经过实际装配验证的，过盈量太小抱紧力不足容易脱落，过盈量太大装配难度高，还会导致橡胶件被撑得长期处于高拉伸应力状态，加速橡胶老化开裂。整体厚度方向的压缩量设计在15%-20%区间，也就是装配压紧后橡胶件的厚度会被压缩原厚度的五分之一左右，这个压缩量下橡胶的回弹性能最好，长期使用不会出现永久变形失效，同时能提供足够的缓冲和密封压力。

　　在材料选择的适配性上，这类配件一般根据使用场景选用不同硬度的橡胶材质，普通室内使用的消费电子类场景选用邵氏硬度40-50度的丁腈橡胶就足够，兼顾弹性和耐磨性；如果是用在户外设备上，会选用耐候性更好的三元乙丙橡胶，能适应高低温变化和紫外线照射，避免长期户外使用出现橡胶变脆开裂的问题；如果是有接触油脂的场景，会选用耐油性能更好的丁腈橡胶或者氟橡胶，防止油脂侵蚀导致橡胶膨胀变形失去作用。实际建模过程中，要特别注意所有边角的圆角处理，不能存在尖锐的直角棱边，一方面是橡胶件模压生产时，尖锐棱角位置容易出现缺胶、毛边难处理的问题，另一方面尖锐棱边在装配和使用过程中很容易被剐蹭撕裂，降低配件的使用寿命。另外环形槽的槽边要做均匀的壁厚设计，不能出现局部壁厚过薄的位置，不然模压生产时容易出现硫化不均的问题，使用时也会在壁厚薄弱的位置先出现开裂。
