棘轮棘爪式防侧倾止回机构结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:544138
  • 棘轮棘爪式防侧倾止回机构结构设计
  • 棘轮棘爪式防侧倾止回机构结构设计
  • 棘轮棘爪式防侧倾止回机构结构设计
  • 棘轮棘爪式防侧倾止回机构结构设计
  • 棘轮棘爪式防侧倾止回机构结构设计
  • 棘轮棘爪式防侧倾止回机构结构设计
  • 棘轮棘爪式防侧倾止回机构结构设计
  • 棘轮棘爪式防侧倾止回机构结构设计
  • 棘轮棘爪式防侧倾止回机构结构设计
  • 棘轮棘爪式防侧倾止回机构结构设计
  • 棘轮棘爪式防侧倾止回机构结构设计
  • 棘轮棘爪式防侧倾止回机构结构设计
  • 棘轮棘爪式防侧倾止回机构结构设计
  • 棘轮棘爪式防侧倾止回机构结构设计

  在起重提升设备、高空作业平台、斜坡输送线、重载举升装置这类存在负载反向滑移风险的机械场景中,防回滚止回机构是保障设备运行安全的核心部件,这套棘轮棘爪式防侧倾止回结构,正是针对这类需要单向锁止、防止负载反向倾覆的工况开发的纯机械止回方案,完全依靠机械啮合实现锁止,不存在液压、电气类止回方案的泄漏、失电失效风险,可靠性更适配重载、高安全要求的作业场景。

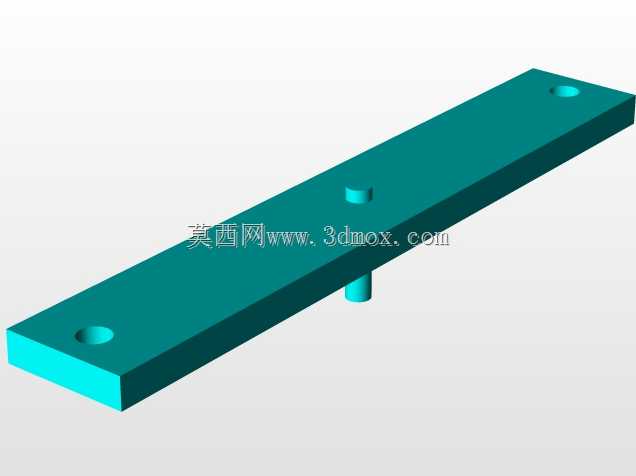

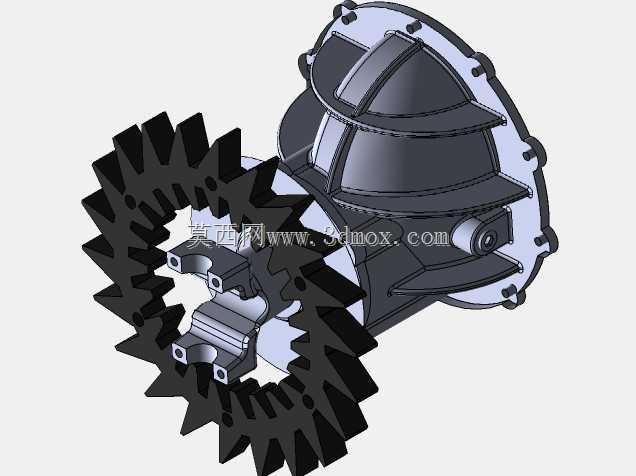

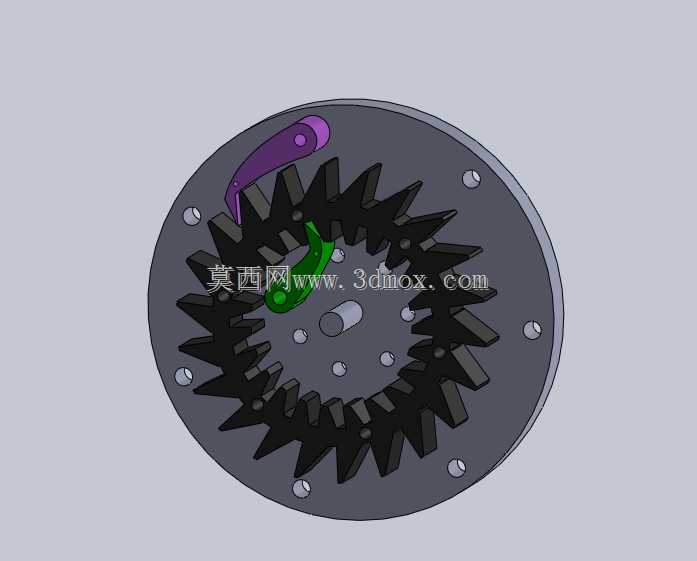

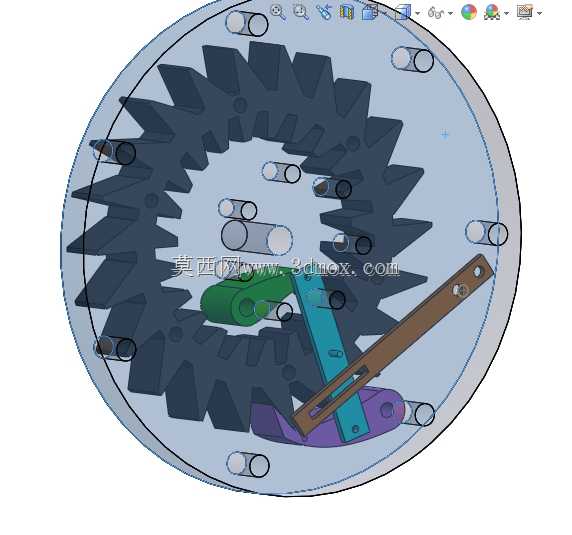

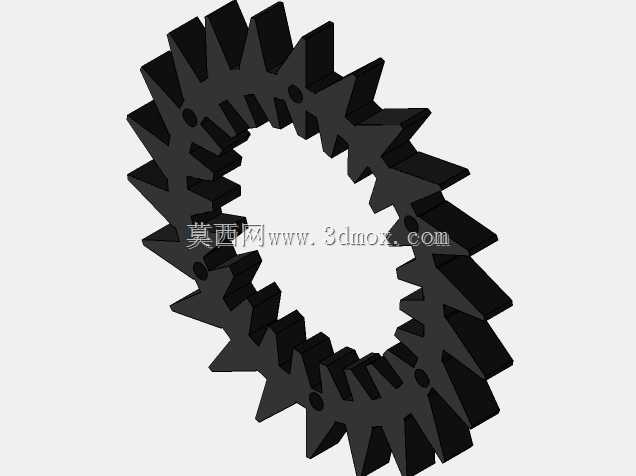

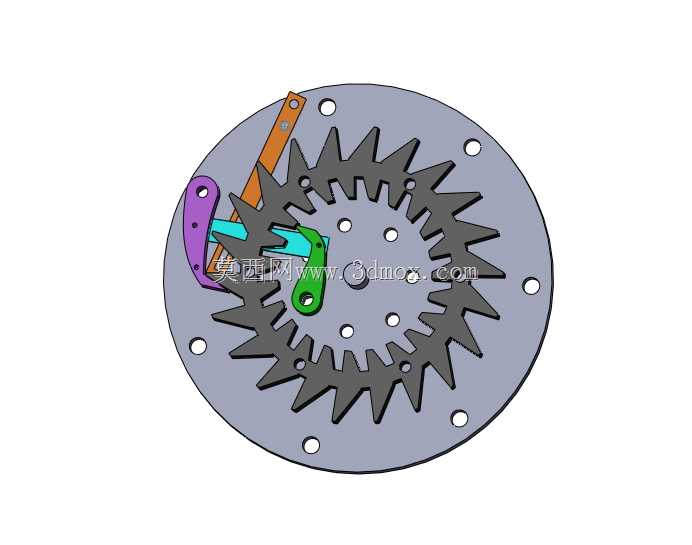

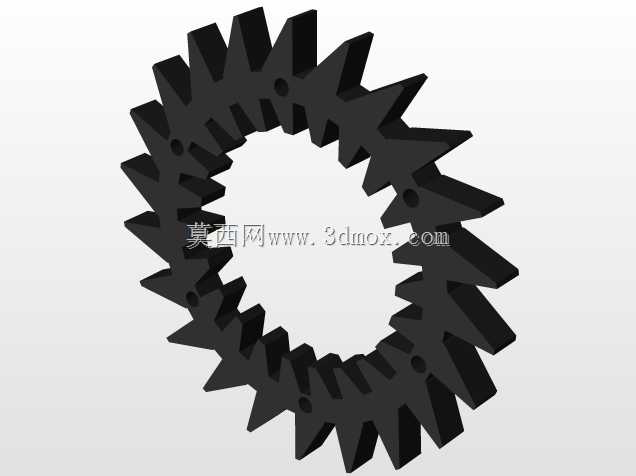

  从结构布局来看,整套机构以圆形安装法兰盘作为承载基体,法兰盘上沿圆周方向均匀布置了多组通孔,用于适配不同安装基面的螺栓固定需求,安装孔的位置度公差控制在0.02mm以内,保证安装后棘轮的回转中心与设备转轴的同轴度,避免棘爪啮合过程中出现偏载、卡滞问题。核心的棘轮部件采用内外双齿圈的复合结构设计,外齿圈为大模数锯齿形止回齿,齿形的工作面采用接近径向的垂直设计,非工作面采用15度斜角过渡,这种齿形设计可以保证棘爪在负载反向作用下能够牢牢抵住齿根,不会出现滑齿脱开的问题,同时正向转动时棘爪可以顺着齿形斜面顺利滑过,不会产生过大的转动阻力;内齿圈则用于和设备的动力输出轴连接,通过键槽配合传递扭矩,齿圈的厚度根据额定止回负载计算确定,齿根处做了R0.5的圆角过渡,避免应力集中导致的齿根断裂问题。

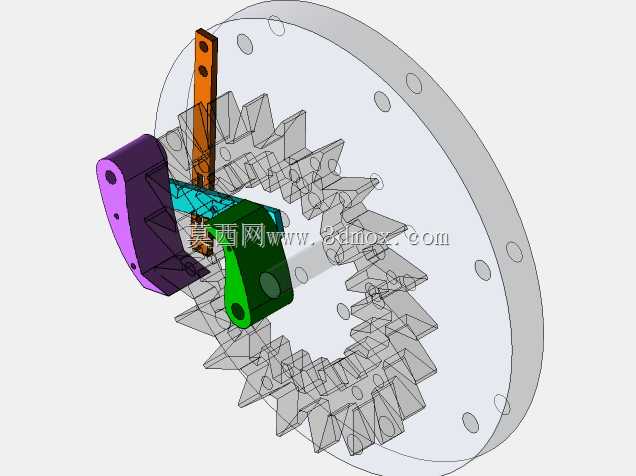

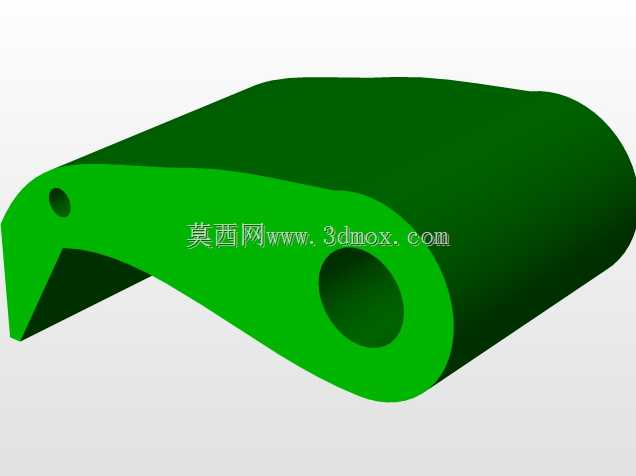

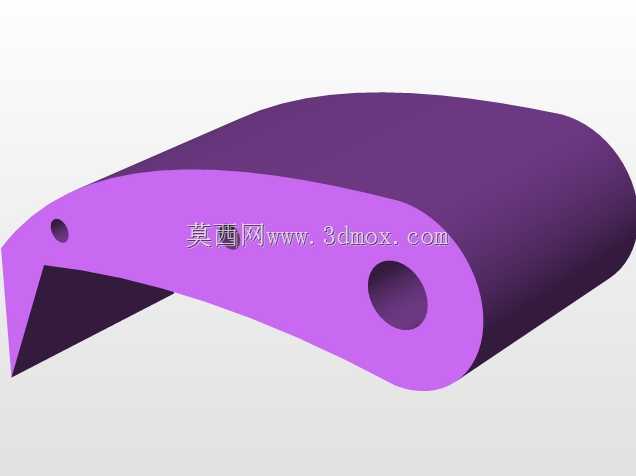

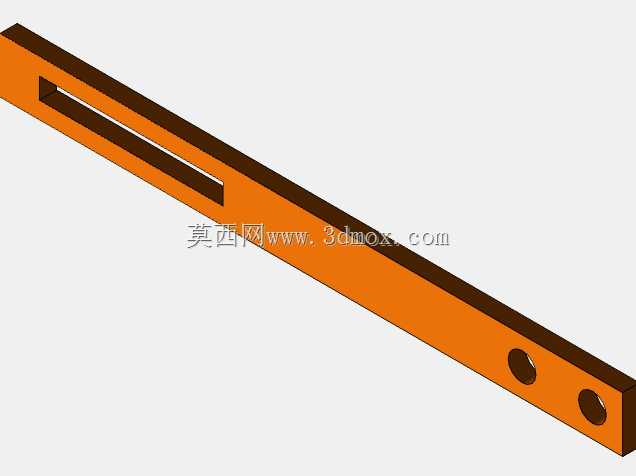

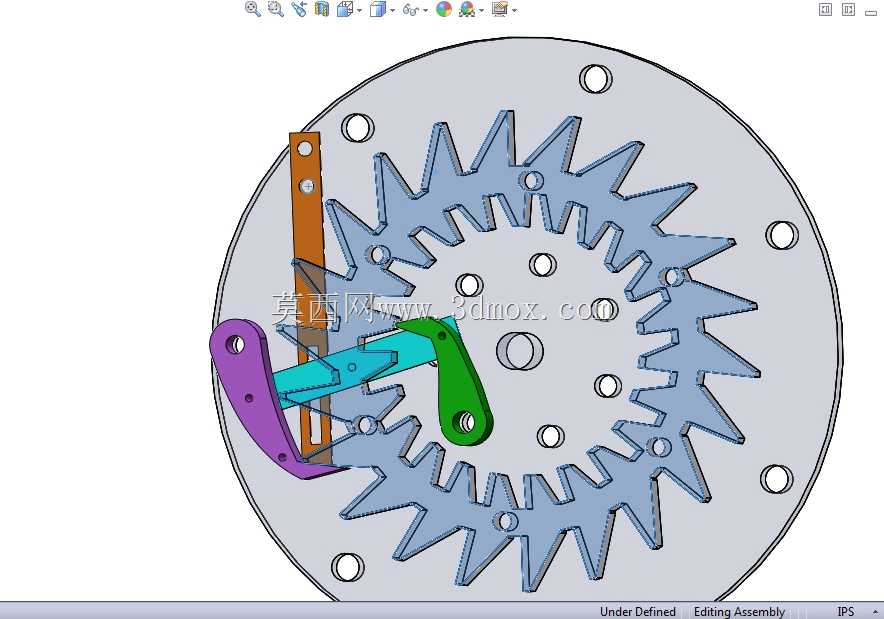

  机构上共布置了三组不同功能的棘爪部件,分别承担不同工况下的止回功能:橙色长摆臂棘爪作为主止回棘爪,采用高耐磨合金钢材质,头部做了淬火硬化处理,硬度达到HRC55-60,主要应对额定负载下的反向止回,摆臂的铰接点设置了自润滑铜套,长期往复摆动无需额外加注润滑脂;紫色摆臂棘爪为冗余保险棘爪,仅在主棘爪出现磨损、啮合失效时才会进入啮合状态,作为二级安全防护,其触发弹簧的预紧力比主棘爪低30%,正常正向转动时不会与棘轮接触,避免产生不必要的摩擦损耗;绿色的小摆臂棘爪为阻尼定位棘爪,主要用于消除棘轮转动过程中的齿侧间隙,避免设备启停过程中产生冲击异响,同时可以在小角度反向偏移时提前介入限位,防止侧倾角度持续扩大。

  设计过程中,首先根据目标工况的最大反向扭矩、允许的最大止回响应用角确定了棘轮的模数、齿数以及齿形参数,通过有限元分析对齿根应力、棘爪铰接点的受力进行了多次校核,确保在1.5倍额定负载下所有零部件的应力都低于材料的屈服强度。安装边界方面,整套机构的轴向厚度控制在45mm以内,法兰盘外径为220mm,不需要额外占用过大的安装空间,可以直接集成在现有设备的转轴端部,不需要对原有设备的主体结构做大幅改动,适配性较强。实际应用中,这套机构可以在转轴反向转动角度不超过半个齿距的时间内完成锁止,响应速度快,锁止过程的冲击载荷通过棘爪背部的缓冲弹簧进行吸收,不会对设备的传动部件造成刚性冲击,长期运行过程中,棘爪与棘轮齿面的磨损量可以通过调整棘爪的摆臂行程进行补偿,维护时仅需要定期检查棘爪的磨损量、更换复位弹簧即可,维护成本较低。不同于常见的单棘爪棘轮机构,多棘爪冗余设计的思路让这套结构的安全系数更高,即使其中一组棘爪出现断裂、卡滞问题,剩余的棘爪依然可以完成止回功能,完全满足高空作业、重载提升这类高风险场景的安全规范要求,在斜坡输送的物料防下滑、举升设备的防坠落、回转设备的防反转等场景中都可以直接套用该结构的设计逻辑,只需要根据实际的负载大小、安装空间调整棘轮的尺寸、棘爪的材质即可快速完成适配设计。
