SAE BAJA越野赛车钢管车架结构设计

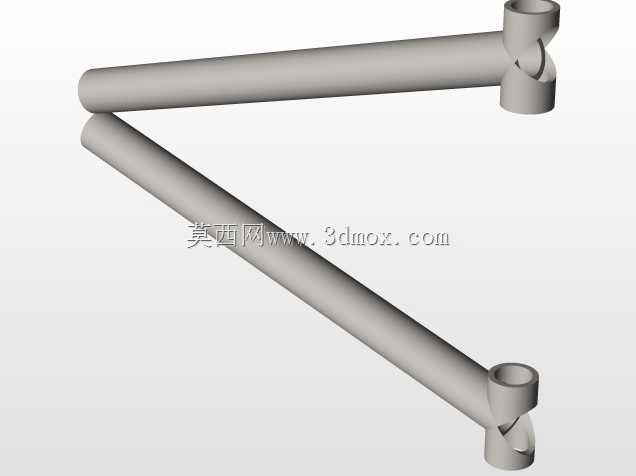

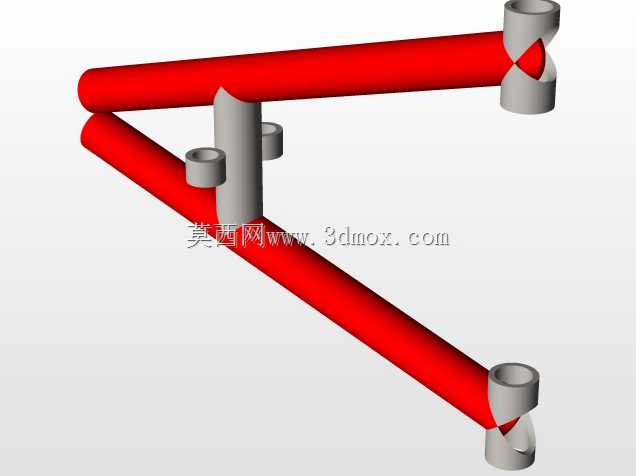

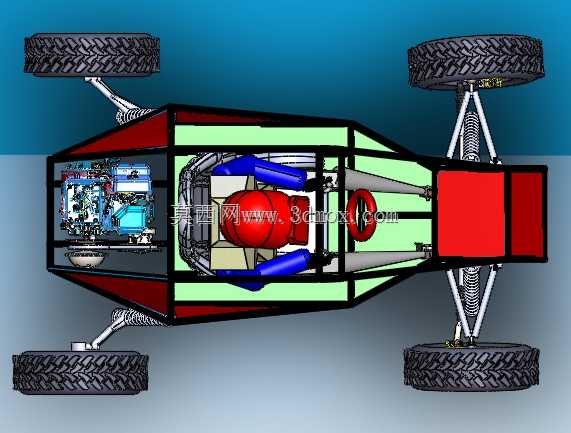

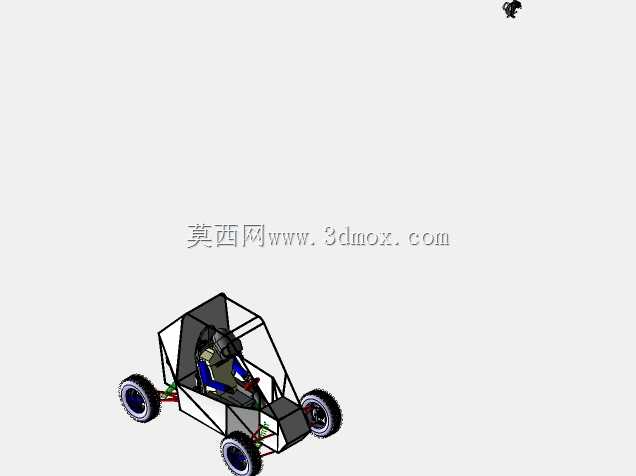

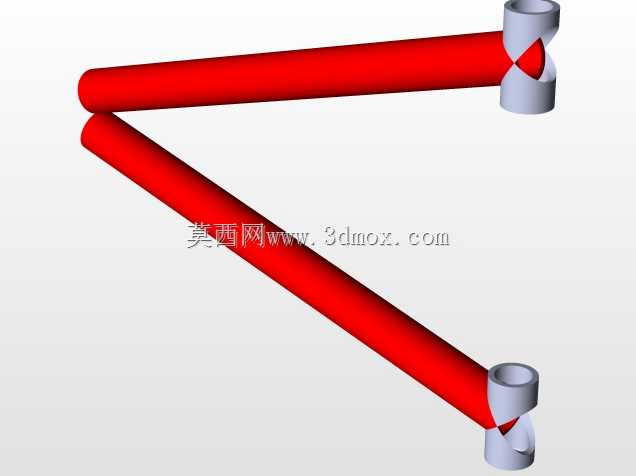

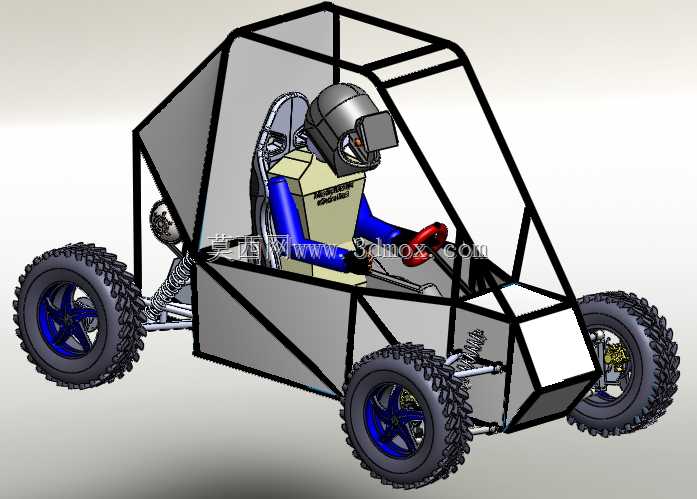

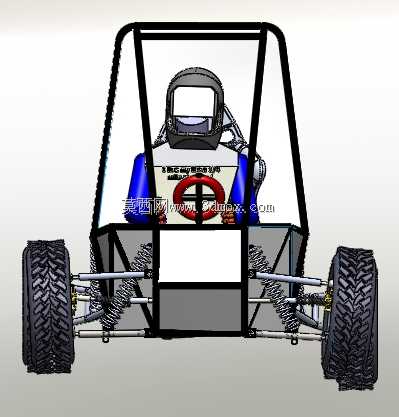

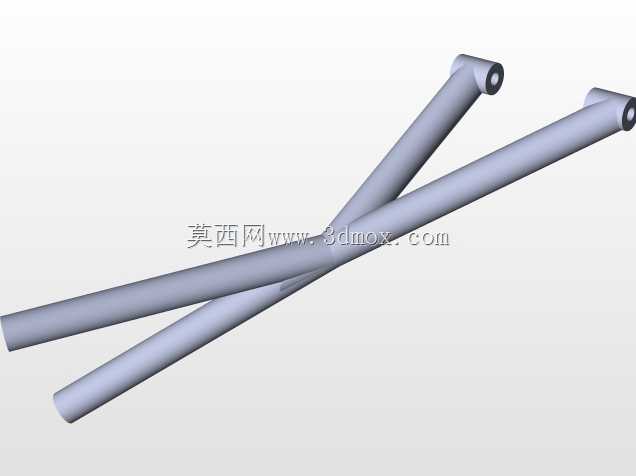

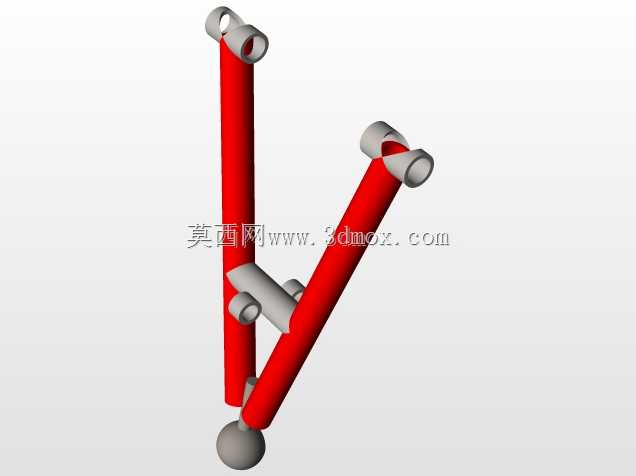

　　这套设计针对SAE BAJA赛事的越野竞速需求打造，核心围绕非铺装路面的高通过性、抗冲击性能展开，整体采用外露式钢管桁架结构，没有额外的覆盖蒙皮做冗余装饰，所有结构件都直接服务于行驶性能与乘员防护需求。从实际赛事场景来看，这类车辆需要应对泥泞坑洼、陡坡、碎石路甚至小型飞跃落地的冲击，所以车架的管材排布完全按照受力路径规划：驾驶舱区域做了闭环防滚笼设计，侧边防撞杆、顶部横梁、前部溃缩区的管材规格做了差异化匹配，乘员乘坐位置被包裹在高刚性桁架内部，碰撞时的冲击力会沿着多根斜撑管材分散到整个车架，不会出现局部应力集中导致的结构失效。底盘部分采用了前后双叉臂独立悬架结构，摆臂的铰接点位置经过反复调校，轮跳过程中的主销后倾、

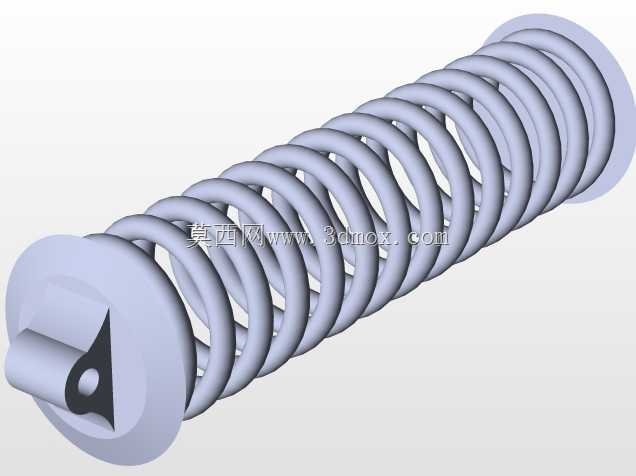

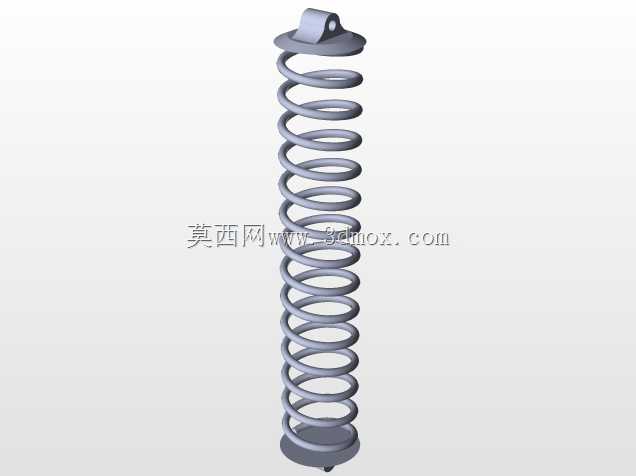

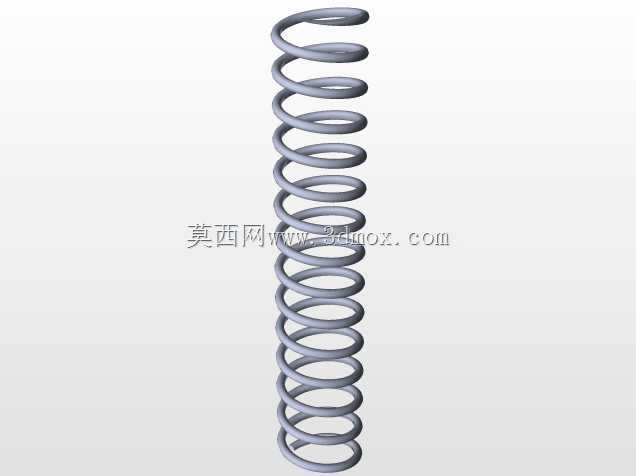

　　外倾角变化被控制在合理区间，保证大行程压缩回弹时轮胎始终能保持最大接地面积，搭配大颗粒越野轮胎与负值轮毂，在松软沙地、泥泞路面的抓地力表现足够稳定，不会轻易出现陷车或者侧滑。转向系统采用齿轮齿条结构，转向拉杆的长度与摆臂运动轨迹做了匹配设计，轮跳过程中不会出现转向干涉，转向比设定偏向紧凑，狭小赛道内的转向响应足够灵敏，不需要过大的打方向幅度就能完成急弯转向。动力单元的安装位置被布置在驾驶舱后方，重心集中在车辆前后轴之间的区域，降低高速过弯时的侧倾幅度，同时后驱的布局也能提升爬坡时的驱动轮抓地力。车架的安装边界做了充分预留，悬架减震器的上座位置预留了多组安装孔位，可以根据不同赛道的路面情况调整减震器的安装角度，适配不同硬度、

　　行程的减震器，满足不同载重、不同冲击强度下的行驶需求。制动系统的安装位与轮毂、转向节做了集成设计，管路沿着车架管材内侧排布，避免越野过程中被碎石击打损坏。驾驶舱内部的座椅安装位、方向盘安装支架、操纵杆位置都按照人机工程做了定位，乘员佩戴头盔、安全带之后的操作空间足够，不会在剧烈颠簸时出现肢体与车架干涉的情况。前部的车架延伸段做了渐进式溃缩设计，正面碰撞时会通过管材的塑性变形吸收冲击能量，不会直接把冲击力传递到驾驶舱区域。整车的轮距、轴距设定兼顾了稳定性与灵活性，窄车身设计能够通过林间狭窄赛道，长行程悬架可以吸收落地时的巨大冲击，所有结构件的连接节点都采用了焊接加强片设计，高应力区域的管材壁厚做了加厚处理，

　　在保证结构强度的前提下尽可能控制整车重量，避免冗余重量影响动力表现与操控灵活性。从建模逻辑来看，所有零件都按照实际加工工艺做了拆分，管材的相贯线切口、焊接坡口都做了细节还原，悬架的铰接点都保留了装配间隙，能够直接用于后续的工程出图、样件试制，不需要额外做结构调整。
