便携可折叠车载电动代步自行车结构设计

　　这款折叠电动代步车的设计初衷，是解决城市通勤最后一公里与自驾出行接驳的痛点，日常自驾出行时，多数人会遇到目的地周边停车位紧张、核心商圈停车场距最终目的地尚有1-3公里距离的问题，公共接驳车辆等候时间长、步行耗时久，常规尺寸的电动自行车无法放入家用车后备箱，外置搭载又面临合规、防盗、风雨侵蚀的诸多问题，这款产品的核心应用场景，就是覆盖这类中短途接驳代步需求，同时兼顾日常社区短途出行、取快递、买简餐这类不需要驾驶汽车的短距离移动场景。

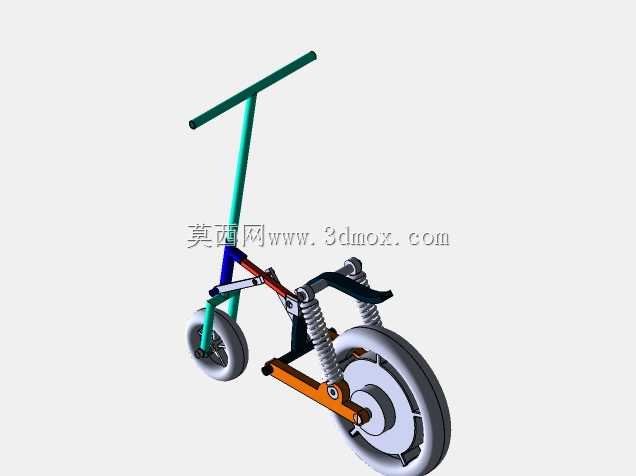

　　从结构设计思路来看，整车采用多段铰接式折叠框架，主车架的铰接点设置在主梁中部与立管衔接位置，折叠操作时无需借助额外工具，仅需扳动快拆锁扣即可完成车架对折，折叠后整车的前后轮可处于平行贴近状态，整体外轮廓尺寸可控制在常规家用轿车后备箱的容纳边界内，哪怕是两厢小型车的后备箱，在放入20寸登机箱的剩余空间里，也能轻松容纳折叠后的整车，不会占用过多储物空间，完全满足车载搭载的安装收纳要求。

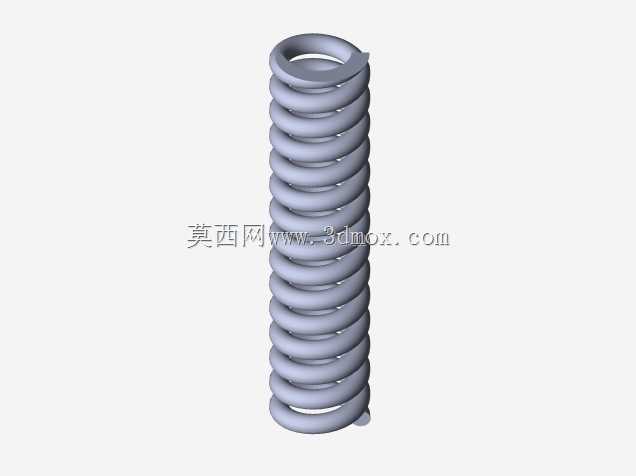

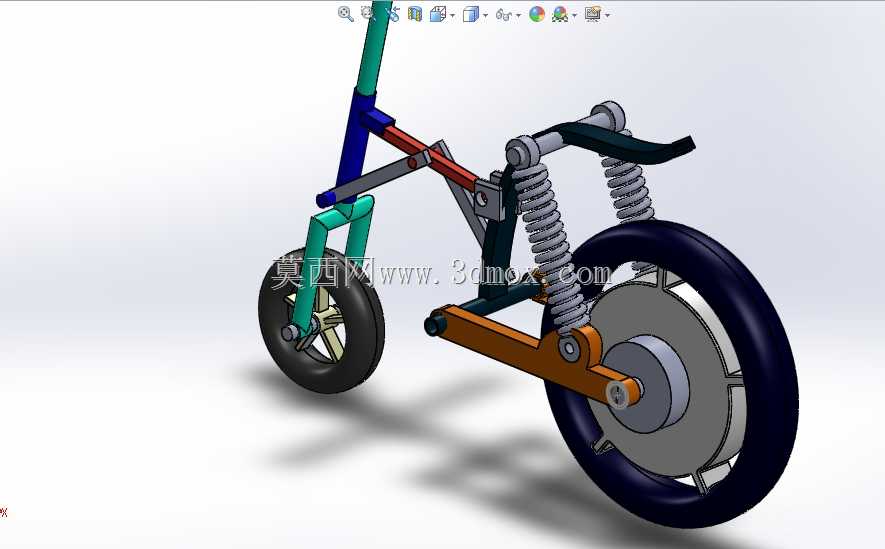

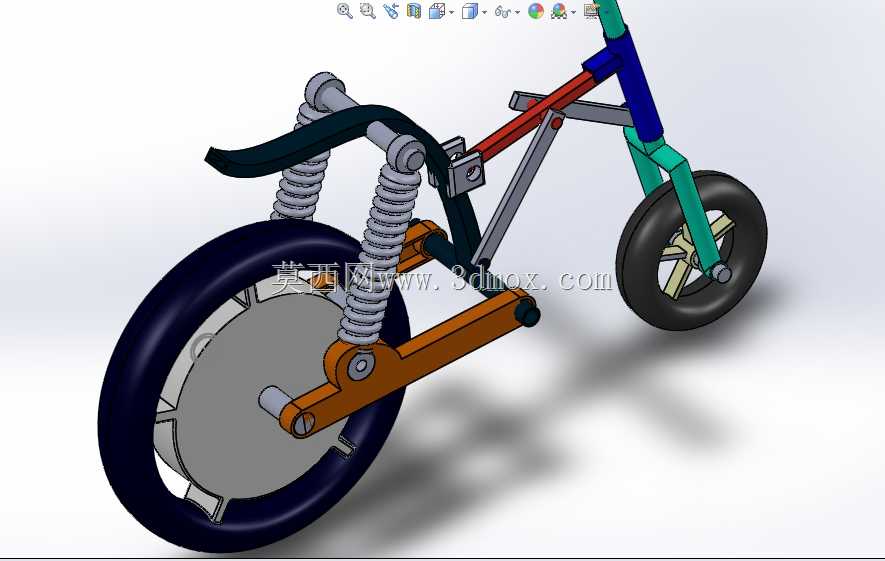

　　行走与减震结构的设计上，后轮采用集成式轮毂动力单元，将驱动电机直接整合在后轮轮毂内部，省去了链条、传动齿轮这类外露传动部件，既减少了日常维护的需求，也避免了传动部件夹裤脚、沾油污的使用痛点；后摇臂位置设置了双侧螺旋弹簧减震结构，减震器上端衔接坐垫支撑梁，下端固定在后轮轴安装座上，可过滤城市铺装路面的细碎颠簸，哪怕遇到小区减速带、路面轻微坑洼，也能保证骑行时的姿态稳定，不会出现硬颠带来的不适感。前轮采用小直径宽胎设计，轮组直径控制在合理范围，既保证折叠后的整体尺寸紧凑，也能提升低速行驶时的转向灵活性，在人流密集的社区、商圈步道上骑行时，可轻松完成小半径转向，避让行人和障碍物。

　　整车的结构件多采用薄壁异型管材拼接，在保证车架整体刚性的前提下尽可能降低自重，避免折叠搬运时过重带来的操作负担；车把与坐垫的支撑结构均设置了高度调节位，可适配不同身高的使用者，调整操作仅需扳动对应位置的快拆扣即可完成，不需要额外使用扳手类工具。折叠锁止结构采用双重卡扣设计，在骑行展开状态下，主铰接点的卡扣会自动卡入锁止位，同时附带安全锁销防止行驶过程中意外松脱，保证骑行时的结构可靠性；折叠状态下也有对应的卡扣可将对折后的车架固定，避免搬运过程中车架意外展开磕碰周边物品。

　　从实际使用的功能特性来看，这款车型不需要专用的停车场地，折叠后可直接带入办公室、家中，甚至可以放入写字楼的储物柜旁，不用担心露天停放的被盗风险，也不会占用公共非机动车停车区域的空间；动力单元的输出功率设定为合规的代步级别，最高行驶速度控制在安全范围内，适合城市非机动道内行驶，电池模块采用内嵌式设计，整合在主梁管材内部，既不占用外部空间，也能避免磕碰对电池造成损伤，日常充电时可直接将折叠后的车辆带入家中接电，不需要额外拆卸电池，操作门槛极低。

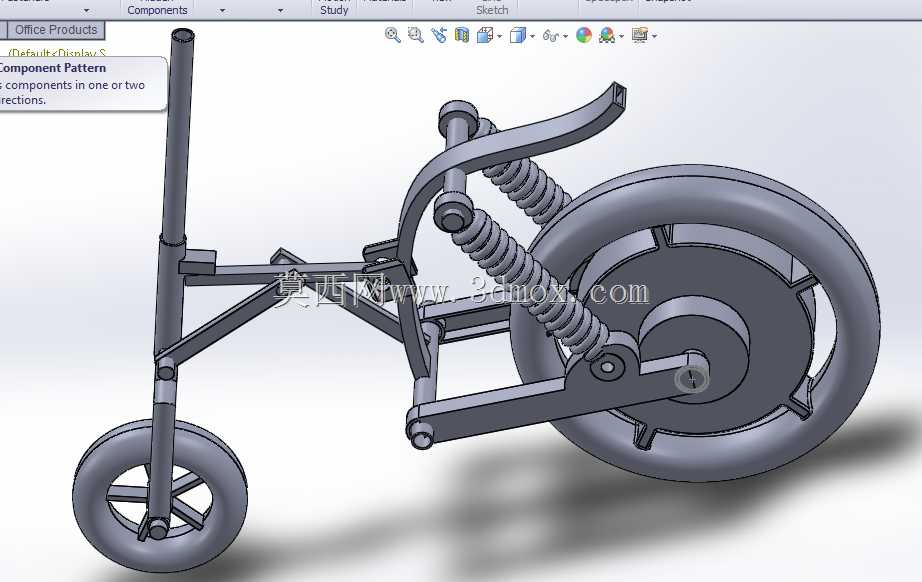

　　在结构建模的过程中，所有铰接点的转动间隙都做了公差预留，既保证折叠操作时的转动顺畅，也不会出现旷量过大导致骑行时车架晃动感明显的问题；所有管材的衔接位置都做了圆弧过渡处理，避免尖锐棱角在折叠操作、骑行过程中划伤使用者；轮组的安装同轴度、减震器的行程匹配都经过运动仿真验证，确保减震压缩到极限行程时不会出现轮胎与车架磕碰的情况，转向机构的转动角度也做了限位设计，避免转向角度过大导致前轮与立管剐蹭，影响骑行安全。
