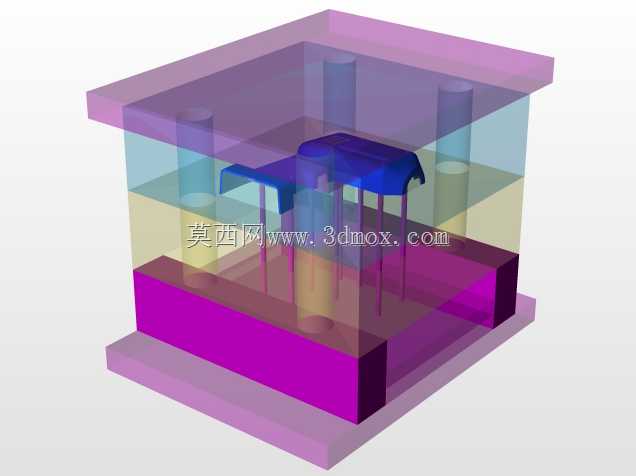

透明分层式塑料注塑模具结构展示

　　这套塑料模具采用典型的两板模模架结构，通过透明分层的展示方式清晰呈现内部各组件的装配关系，在日常注塑生产场景中，这类模具主要用于小型带倒扣结构塑料制件的批量成型作业，适配卧式注塑机的安装接口，可直接匹配常规吨位注塑设备的拉杆间距与模厚安装要求。从结构设计逻辑来看，模具自上而下依次为定模座板、定模板、动模板、支承板、垫块、动模座板，各板件之间通过导柱导套实现精准合模导向，合模过程中导套先导入导柱，避免型腔与型芯发生错位擦伤，保证成型制件的壁厚均匀性。型腔部分设置在定模侧，直接成型制件的外表面轮廓，型芯固定在动模侧的支承板上，成型制件的内表面结构，针对制件侧面的倒扣特征，模具在动模侧设置了斜导柱侧抽芯机构，

　　开模过程中斜导柱带动侧滑块横向移动，先完成倒扣区域的脱模动作，再由顶出机构将制件从型芯上推出，避免制件顶出时出现拉伤变形。浇注系统采用侧浇口进料形式，主流道设置在定模座板中心位置，配合定位圈与注塑机喷嘴对准，分流道开设在定模板与动模板的分型面上，熔融塑料经主流道、分流道后通过侧浇口均匀注入型腔内部，浇口位置选择在制件的非外观面区域，成型后去除浇口不会影响制件的外观质量。冷却系统分别在定模板、动模板以及侧滑块内部开设循环冷却水道，通过冷却水的循环流动带走模具内的热量，保证型腔各区域温度均匀，缩短成型周期，同时避免制件因冷却不均出现翘曲、缩痕等成型缺陷。顶出机构采用圆形顶针布局，顶针分布在制件的加强筋、侧壁边缘等受力均匀的位置，

　　顶出过程中顶针板带动顶针同步动作，将制件平稳顶离型芯，顶针的安装位置避开了冷却水道与侧抽芯的运动路径，防止出现运动干涉。模具的安装边界完全适配常规120吨级卧式注塑机的参数要求，定模侧定位圈外径匹配注塑机定位孔尺寸，浇口套球面半径与注塑机喷嘴球面半径适配，动模侧顶棍孔位置与注塑机顶出杆位置对应，安装时只需将模具吊装至注塑机模板之间，通过压板分别固定定模座板与动模座板即可完成装夹，无需额外加工转接板。在实际生产应用中，这类模具可用于家电小型结构件、消费电子外壳配件等塑料制件的生产，成型材料适配PP、ABS、PC等常用热塑性塑料，通过更换不同的型腔型芯镶件，还可快速适配同系列不同规格制件的成型需求，降低模具的整体开发成本。模具的各板件均采用标准模架规格，导柱、导套、顶针、弹簧等标准件均可直接采购通用规格，后续维护过程中易损件更换便捷，可有效减少设备停机维护时间，提升批量生产的连续性。
