牙科防护面罩PU发泡成型模具结构

　　这套成型结构针对牙科诊疗场景下使用的一次性防护面罩做适配设计，日常诊疗操作中，牙科医护需要近距离面对患者口腔，高速涡轮手机作业时会产生带气溶胶的飞溅物，这类面罩就是遮挡飞溅物、阻隔交叉污染的核心防护部件，而PU材质的面罩衬边需要通过发泡模完成一体成型，保证佩戴时贴合面部轮廓，不会出现硬边压痕，长时间佩戴也能保持舒适度。

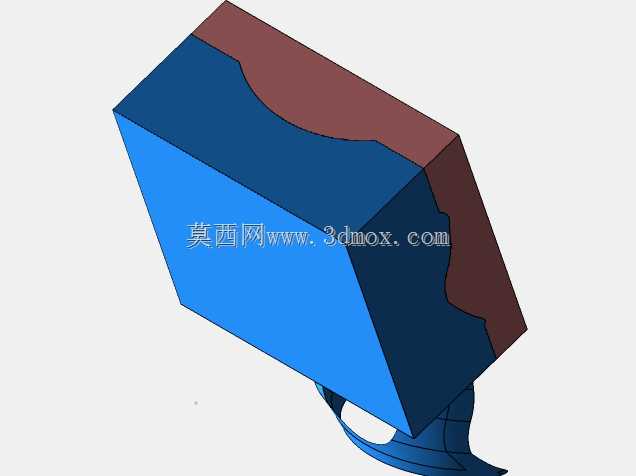

　　从实际使用场景倒推设计逻辑的时候，首先要考虑的是模腔的分型面选择，图中可见的双色分块区域，实际就是模腔的分型贴合面，棕色区域对应上模腔的封胶边，蓝色区域是下模的成型型腔，分型面顺着面罩衬边的人体工学曲面做随形延伸，没有做平直分型，就是为了避免发泡过程中出现飞边，减少后续修边的工序量，毕竟这类防护用品属于批量消耗品，单模生产效率和后处理工作量直接影响产线节拍。

　　模腔的成型面完全复刻芬顿头面罩的贴合曲面，也就是对应人体颧骨到下颌侧的轮廓弧度，型腔深度控制在18mm，刚好容纳PU发泡料的膨胀行程，不会因为料腔过浅导致发泡密度不足衬边偏软，也不会因为型腔过深造成原料浪费、成型后衬边过硬。安装边界上，这套模具适配常规的160吨卧式发泡机台，模架周圈的定位槽宽度统一为12mm，和机台的T型槽压块尺寸完全匹配，不需要额外做转接工装就能直接上机装夹，上下模的导柱孔设置在模腔四角，导柱直径选20mm，合模时的定位精度能控制在0.02mm以内，避免发泡时出现错台导致衬边厚薄不均。

　　设计的时候特意在模腔对应面罩挂耳的位置做了局部镶件结构，就是图中下方露出的蓝色带孔结构，这个位置是面罩绑带的穿接位，成型时需要在PU衬边里预埋塑料卡扣，镶件做快拆结构，生产时可以提前把卡扣放在镶件定位柱上再合模，发泡完成后镶件随产品顶出，能快速取件同时不会拉坏卡扣周边的泡孔结构。另外模腔的排气槽开在分型面的棕色封胶边内侧，槽深控制在0.03mm，刚好能排出发泡时产生的气体，又不会让PU料溢出形成飞边，这个尺寸是经过多轮试模调整的，槽深过大会跑料，槽深过小排气不足会在衬边表面形成气泡凹坑，影响产品外观和佩戴贴合度。

　　冷却水路的排布顺着模腔曲面做随形走向，距离成型面的距离统一保持在15mm，水路直径10mm，进水口和出水口设置在模具的非操作侧，接模温机的时候不会和机台的操作空间干涉，模温稳定控制在45摄氏度的时候，PU料的发泡固化周期能控制在90秒每模，单模一次出一件，刚好匹配防护用品的批量生产节奏。顶出结构采用均匀分布的顶针，顶针位置全部选在衬边的非贴合面，也就是对应面罩外侧的位置，顶出痕迹不会接触人体皮肤，避免顶出印造成佩戴时的异物感，顶针的直径选6mm，顶出行程25mm，刚好能把成型好的PU衬边完全顶出模腔，不会出现产品粘模的情况。

　　实际生产验证的时候，这套结构的成型良率能稳定在98%以上，因为分型面的随形设计，飞边厚度控制在0.05mm以内，只需要简单的滚边处理就能达到成品要求，不需要人工逐件修剪，能大幅降低人工成本。另外模腔的表面做了硬质阳极氧化处理，表面粗糙度达到Ra0.8，PU料发泡成型后不会粘在模腔表面，脱模的时候非常顺畅，也不会在产品表面留下模痕，不需要额外做表面喷涂处理，能直接和透明面罩片组装成成品。

　　从安装适配的角度来说，模具的总厚度控制在280mm，适配市面上绝大多数卧式PU发泡机的开模行程，不需要对机台做任何改造，吊环孔设置在模具上模的重心位置，吊装上机的时候能保持水平，不会出现倾斜导致导柱磕碰的问题。模具的定位圈直径选100mm，和机台的定位孔完全匹配，装模时不需要反复调整对中，能缩短换模时间，对于多品种小批量的防护用品生产来说，换模效率的提升能大幅降低产线的等待浪费。
