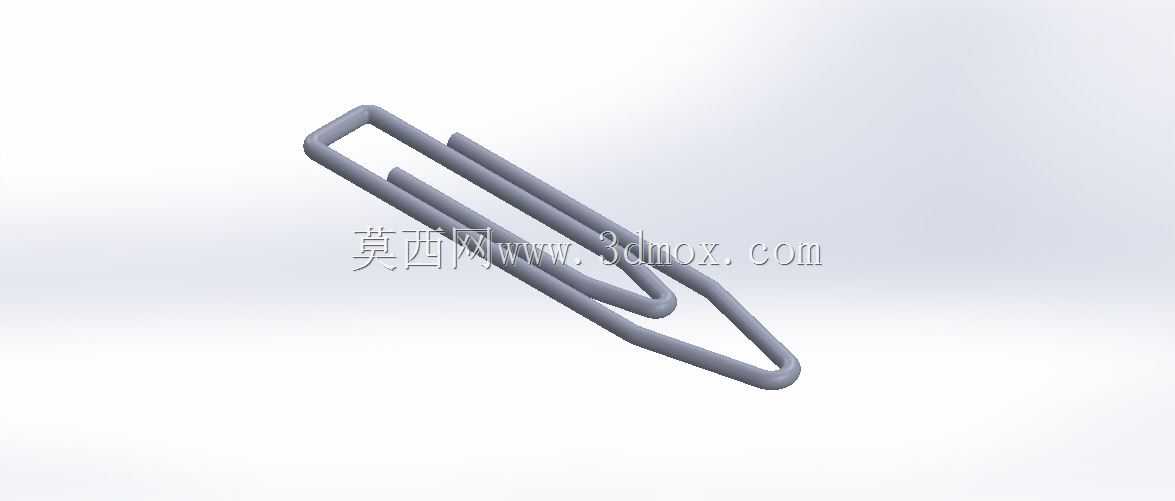

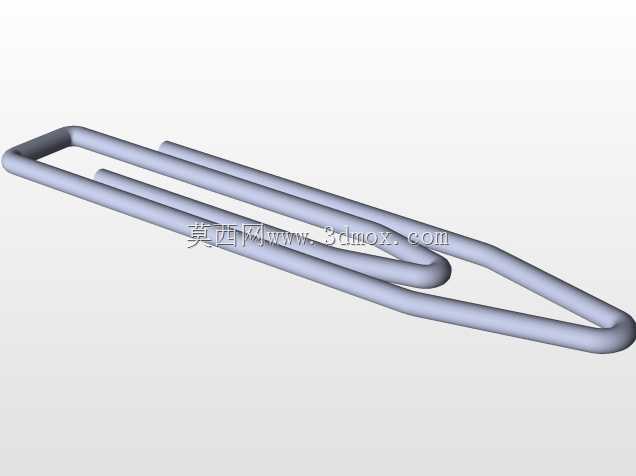

回形针式办公文具夹持结构三维数模

　　日常办公场景里，这类回形形夹持件是桌面文档整理的核心小五金件，别看结构简单，实际建模时要兼顾弹性形变区间、夹持摩擦力、线材弯折应力三个核心维度，很多新手建模时只做外形复刻，忽略了实际使用中的形变余量，做出来的模型要么弯折处应力集中容易断裂，要么夹持力不足无法固定多层纸张。从实际应用场景看，这类夹持件除了常规办公文档整理，在生产车间的工艺卡临时固定、实验室记录纸夹持、仓储物料标签临时挂载场景也有大量使用，不同场景下对线材直径、弯折弧度、开口间隙的要求差异很大，比如车间用的夹持件需要更粗的线材和更大的开合角度，避免被油污沾染后打滑，办公场景用的则需要更顺滑的表面处理，避免刮伤纸张表面。设计这类结构时，首先要确定线材的弯折半径，

　　过小的弯折半径会导致冷作硬化后线材脆性提升，反复开合几次就会在弯折处出现裂纹，常规办公用的这类夹持件，线材直径一般在0.8mm到1.2mm之间，弯折内半径不小于线材直径的1.5倍，才能保证足够的疲劳寿命。整个结构的核心是双段平行的弹性臂，两个臂的间隙要略小于常规夹持物的总厚度，依靠线材自身的弹性形变产生正压力，配合接触面的静摩擦力实现夹持固定，建模时不能直接做两个平行的直臂，要在靠近夹持端的位置做微小的内收弧度，保证夹持时接触点集中在端部，不会因为臂身的平行度误差导致夹持力分散。外形尺寸方面，常规款的整体长度控制在30mm到35mm之间，宽度在7mm到9mm之间，这个尺寸刚好适配成年人手指的捏合操作，捏合位置在结构中部的平直段，

　　捏合时两个弹性臂张开的最大间隙不超过5mm，刚好满足20张左右常规A4打印纸的夹持厚度，超过这个厚度就会导致弹性臂形变超过屈服极限，出现永久变形无法复位。安装边界上，这类零件不需要额外的固定基座，自身就是独立的功能件，建模时要注意首尾两个端头的圆角处理，实际生产中这两个端头会做磨圆处理，避免使用时刮破纸张或者划伤手指，很多新手建模时会把端头做成直角切面，完全不符合实际生产的工艺要求。另外，整个结构的弯折过渡段要做连续的曲率变化，不能出现硬折角，硬折角位置在实际冲压弯折时会出现应力集中，电镀或者喷塑处理时也容易出现涂层堆积，影响外观和使用手感。从结构受力角度看，捏合位置的力臂长度要和弹性臂的刚度匹配，

　　力臂过短会导致捏合时需要的力度太大，使用体验差，力臂过长则会导致整体结构刚度不足，夹持时容易出现侧向歪斜，无法对齐纸张边缘。实际建模过程中，优先使用扫掠命令构建整体的线材结构，先绘制三维空间的中心路径，再以线材直径为截面做扫掠，比分段拼接实体的方式更能保证弯折处的曲率连续性，后续做有限元应力分析时也能得到更准确的结果，不会因为实体拼接的几何错误导致应力计算失真。这类小五金件虽然结构简单，但是对细节的要求很高，比如两个弹性臂的对称度误差要控制在0.1mm以内，否则夹持时会出现单侧受力，不仅夹持力下降，长期使用还会出现单侧臂的永久变形，影响整体使用寿命。表面处理的结构预留也要在建模时考虑，比如电镀层的厚度一般在0.02mm到0.05mm之间，建模时如果完全按成品尺寸做，后续做装配干涉检查时就会忽略涂层厚度带来的尺寸偏差，虽然这类小零件的干涉问题影响不大，但对于做高精度五金件建模的工程师来说，这类工艺细节的考量是职业习惯的一部分。
