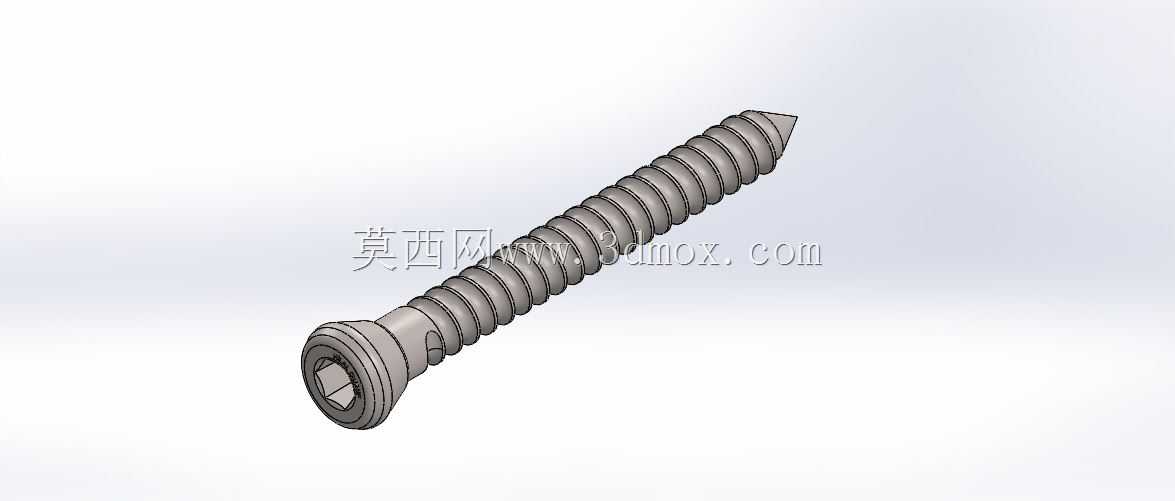

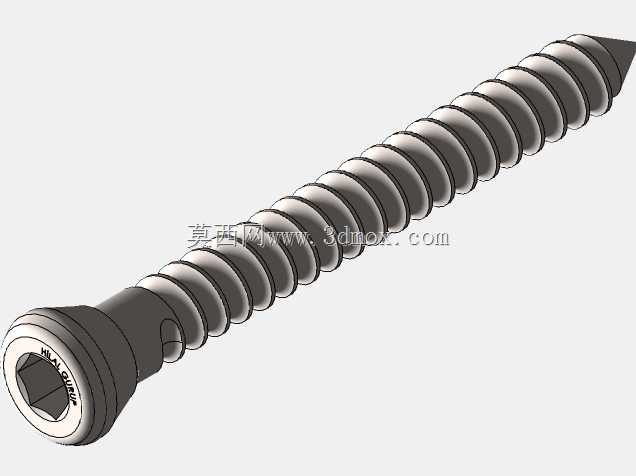

骨科植入用内六角沉头接骨螺钉结构

　　这款螺钉属于骨科内固定手术中常用的植入级紧固件，主要用于四肢长骨、关节周围骨折块的加压固定场景，在创伤骨科手术中，当骨折断端需要稳定的轴向加压、同时要求植入物表面与骨皮质齐平避免软组织激惹时，这类沉头内六角接骨螺钉是临床选型的常用方案。从功能特性来看，螺钉头部采用内六角驱动结构，相比十字槽、一字槽的驱动形式，内六角的受力接触面积更大，术中拧入时可以传递更大的扭矩，不容易出现槽口打滑导致的螺头损坏，尤其在皮质骨硬度较高的植入场景下，能有效降低术中操作的失效风险；沉头的锥面设计可以在螺钉完全拧入后，让头部端面与骨面或者接骨板的沉孔端面完全贴合，不会出现凸起的结构，避免术后对周围的肌肉、筋膜等软组织产生摩擦刺激，减少术后软组织粘连、

　　局部疼痛等并发症的出现概率。螺钉的杆部采用全螺纹设计，螺纹牙型为浅牙高、大螺距的自攻牙型，尖端带有自攻切削槽，术中不需要预先攻出完整的内螺纹，依靠尖端的切削刃可以在拧入过程中自行在骨组织上切削出匹配的螺纹，大幅缩短手术操作时间，同时螺纹的牙型经过优化，牙顶圆角处理避免应力集中，螺纹的螺距设计兼顾了拧入效率与骨组织的握持力，在松质骨区域也能获得足够的拔出强度，避免术后螺钉松动退出。从设计思路上，这款螺钉的建模过程首先要确定临床适用的骨道尺寸，头部的内六角对边尺寸需要匹配标准的骨科螺丝刀规格，沉头的锥角采用通用的90度沉孔锥角，能够适配多数常规接骨板的沉孔参数；螺纹段的大径、小径参数需要符合骨科植入物的尺寸规范，

　　牙型的截面角度设计为30度，相比普通机螺钉的60度牙型角，更适合在骨组织这种低密度、高韧性的生物材料上获得更好的握持力，同时减少拧入过程中对骨组织的剪切损伤。螺钉头部与杆部的过渡位置设计了大圆角过渡，避免截面突变带来的应力集中，因为植入后螺钉需要长期承受人体活动带来的交变载荷，应力集中位置很容易出现疲劳断裂，大圆角过渡可以有效分散载荷，提升螺钉的疲劳寿命。从安装边界来看，这款螺钉在使用时需要注意，沉头部分的沉孔深度需要与螺钉头部的高度匹配，保证螺钉拧入后头部完全埋入骨面或者接骨板沉孔内，不能出现头部外露的情况；螺钉的拧入深度需要根据骨折块的厚度确定，尖端不能穿透对侧的骨皮质过多，避免对侧的软组织、血管神经造成损伤；

　　内六角驱动端需要完全插入螺丝刀头后再施加扭矩，避免倾斜插入导致螺头内六角槽口变形，导致后续取出困难。建模过程中，螺纹部分采用螺旋扫描切除的方式生成，需要注意螺纹首尾的收尾处理，模拟实际自攻螺钉的螺纹收尾形态，避免出现尖锐的收尾棱边；头部的内六角槽需要做倒圆角处理，减少槽口的应力集中，同时与标准螺丝刀的配合间隙控制在合理范围，既保证螺丝刀可以顺利插入，又不会因为间隙过大导致拧入时打滑。这类医用螺钉的三维模型，主要用于骨科植入物的结构设计验证、手术模拟操作的教具开发，以及接骨板配套螺钉的选型匹配，建模时需要严格控制各部分的尺寸公差，头部的形位公差要保证沉头锥面与螺钉杆部的同轴度，避免拧入后出现偏斜导致固定失效。
