汽车驾驶舱防滑承托地板垫结构设计

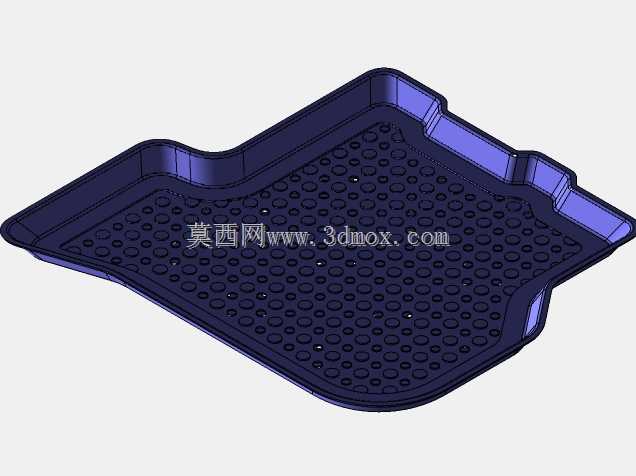

　　日常整车内饰开发环节里，地板垫属于直接和驾乘人员足部接触的功能构件，既要适配车身地板的钣金曲面轮廓，也要兼顾日常使用里的防污、防滑、足部承托需求，很多新手建模时容易忽略和周边边界的干涉问题，导致后期装车出现卡滞油门、遮挡休息踏板的隐患。做这款地板垫的结构设计时，首先要对齐车身地板的数模基准，先提取地板钣金的安装面特征，包括前排座椅下方的凸起轮廓、中央通道侧边的翻边、门槛内侧的压合边界，所有边缘的翻边高度要控制在15-22mm区间，既可以阻挡鞋底带的泥水、碎屑流入垫体下方污染原车地毯，也不会因为翻边过高剐蹭驾乘人员的裤腿边缘。垫体表面的防滑结构不是随意排布的圆孔，首先要对应驾驶员常踩的三个区域：油门踏板正下方、刹车踏板正下方、

　　左脚休息踏板位置，这三个区域的凸点密度要比其他区域高15%左右，凸点高度控制在3mm，顶部做R0.8的圆角过渡，避免硌脚的同时，保证鞋底和垫面之间有足够的摩擦力，哪怕鞋底沾了少量雨水或者泥沙，也不会出现踩踏板时打滑的问题。垫体的整体厚度设计为4mm，边缘翻边位置做渐变加厚到5mm，提升边缘的抗形变能力，避免长期使用后边缘出现卷边、翘曲的问题。考虑到日常清洁的需求，垫体的所有转角位置都做R5以上的圆角过渡，没有清洁死角，拿出来冲洗的时候泥沙可以顺着圆角快速流出，不会卡在结构缝隙里。建模过程中要重点校核安装边界：垫体最前端距离油门踏板的最小行程间隙要保留25mm以上，距离刹车踏板的行程间隙不小于30mm，

　　侧边距离中央通道的饰板保留5mm的安装余量，后侧要卡入座椅下方的地板压条位置，避免车辆行驶过程中垫体出现前后窜动。很多市售的通用脚垫容易出现的移位问题，本质是没有匹配原车地板的定位卡扣位置，这款结构设计里预留了和原车地板卡扣对应的两个定位孔，孔位周边做加厚的凸台结构，卡扣卡入后可以牢牢固定垫体位置，哪怕频繁调整座椅位置、大力踩踏踏板，垫体也不会出现位移。表面的排水凹槽是顺着垫体的倾斜角度设计的，从靠近踏板的高位向靠近座椅的低位延伸，凹槽宽度6mm，深度2mm，洒落在垫面的液体可以顺着凹槽汇集到垫体后侧的储污区，不会流到垫外污染原车地毯。材质选型上对应的是TPE注塑工艺，建模时要预留1.2%的注塑收缩率，

　　所有加强筋的厚度控制在主体壁厚的60%，避免注塑成型后出现表面缩痕，影响外观质感和装配精度。还要考虑不同体重驾乘人员的踩踏形变，在垫体底部对应钣金加强筋的位置，设计纵横交错的防滑底筋，底筋高度2mm，既可以增加垫体和原车地毯之间的摩擦力，也能提升垫体整体的结构强度，长期踩踏不会出现塌陷、褶皱的问题。和周边内饰件的匹配上，垫体靠近门槛的一侧要和门槛饰条的下边缘齐平，开门的时候不会露出垫体的毛边，上下车踩踏的时候也不会把垫体边缘踩翻。针对北方地区冬季鞋底带雪的使用场景，垫体的储污区容积设计为300ml左右，融化的雪水可以暂时存储在储污区，不会在车辆加速、刹车的时候晃出垫外，清理的时候直接拿出倾倒即可。整个结构没有多余的装饰性特征，所有的曲面、凸点、凹槽、翻边都是围绕实际使用需求设计，没有为了造型牺牲功能实用性，建模时所有特征都做参数化关联，后续如果要适配不同车型的地板轮廓，只需要调整基础曲面和定位孔位置，就可以快速衍生出对应车型的地板垫结构，大幅缩短同系列产品的开发周期。
