乘用车主驾位防滑承托地板垫结构

　　日常做整车内饰配套结构开发时，主驾区域的地板垫是很容易被忽略但直接影响驾乘体验的部件，很多早期车型的通用脚垫因为没有匹配地板钣金的型面，容易出现移位、卡滞油门踏板的问题，甚至会带来行车安全隐患，这款地板垫的结构设计，就是完全贴合乘用车主驾位的地板钣金轮廓做的全贴合开发。从实际装车场景来看，这类地板垫主要覆盖主驾脚部的操作区域，包括脚跟放置的休息区、油门刹车踏板下方的操作区，以及左侧门槛边的衔接区域，完全替代传统的平面通用脚垫，实现和车厢地板的无缝贴合。设计阶段首先要确认的就是安装边界，需要完全避开踏板的运动行程，垫体的最前端边缘距离油门踏板的最低行程位置预留足够安全间隙，侧边和门槛内饰板的搭接边控制在合理范围，既不会出现缝隙漏灰，

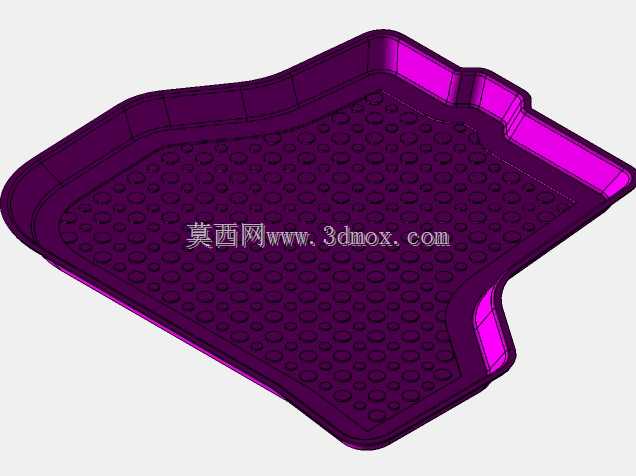

　　也不会因为挤压内饰板产生装配异响。垫体的整体轮廓完全跟随主驾地板的钣金起伏做随形设计，边缘做了一圈向上翻起的围边，高度根据不同区域的钣金高度调整，靠近中控台的位置围边高度稍高，能够阻挡鞋底带的泥水、碎屑流入垫体下方的地毯，靠近车门侧的围边和门槛饰条齐平，不会影响车门的正常关闭。功能层面，垫体表面做了均匀分布的圆形凸点防滑结构，这些凸点的高度和排布密度经过实际验证，既能够增大鞋底和垫面的摩擦力，避免驾驶过程中脚跟滑动影响踏板操作，又不会因为凸点过高导致脚部触感硌硬，长时间驾驶产生疲劳感；凸点之间的凹陷区域可以留存鞋底带入的泥沙、水渍，避免污渍随着脚部移动蹭到车厢地毯上，日常清理时直接取出垫体倾倒冲洗即可。

　　设计思路上没有采用多余的冗余结构，整个垫体采用一体化注塑成型的工艺，壁厚保持均匀，避免成型过程中出现缩痕、翘曲的问题，边缘的翻边做了圆角过渡，没有尖锐棱角，安装和取出时不会划伤手部或者车厢内饰。几个突出的定位卡扣位置完全匹配原车地板上的固定锚点，安装时直接卡入锚点就能实现完全固定，即使驾驶过程中频繁移动脚部，垫体也不会出现前后移位的情况，从根源上避免脚垫卡滞踏板的安全风险。从实际使用的角度出发，垫体的脚跟承托区域做了轻微的下沉弧度，完全贴合日常驾驶时脚跟的放置角度，长时间踩踏踏板时，脚跟能够获得稳定的支撑，减少脚踝的受力；表面的防滑凸点做了圆弧顶面处理，不会勾扯鞋底的纹路，不管是穿平底鞋、运动鞋还是薄底的通勤鞋，都能获得稳定的触感。

　　和传统的平面脚垫相比，这种随形设计的地板垫不需要裁切调整，拿到后直接对应锚点固定就能完成安装，和车厢地板的贴合度更高，不会出现边角翘起的问题；围边的高度经过多轮实车验证，既能够起到防漏的作用，又不会因为围边过高顶到上方的内饰件，影响踏板或者调节手柄的操作。在建模过程中，所有的型面都参考了原车地板的扫描数据，每一处的弧度、转角都和钣金数据完全匹配，不存在悬空或者过度挤压的区域，安装后垫体和地毯之间完全贴合，不会出现局部鼓包的情况；表面的防滑凸点采用阵列式排布，每个凸点的尺寸、间距保持一致，既保证了防滑性能，也兼顾了外观的整体性，没有杂乱的设计感。
