汽车主驾驶位防滑耐磨TPE脚垫结构设计

　　做汽车内饰结构设计快八年，经手的脚垫类三维方案少说有四十多套，这套适配阿拉巴·帕帕斯车型的主驾脚垫，是去年给配套厂做量产前结构验证时搭的数模，当时前后改了七轮才过主机厂的NVH与耐久测试。先聊实际装车的应用场景，主驾位是整车脚垫使用强度最高的区域，驾驶员鞋底带的泥沙、雨雪天沾的雪水、夏天滴落的汗液饮料，全都会积在这个区域，日常还要频繁承受脚跟踩踏、鞋底摩擦，急刹车时脚跟的瞬间冲击力能到两百牛以上，普通平面脚垫很容易出现移位、卷边、渗漏的问题，严重的甚至会卡到刹车踏板造成安全隐患，所以这个位置的脚垫设计优先级远高于副驾和后排。

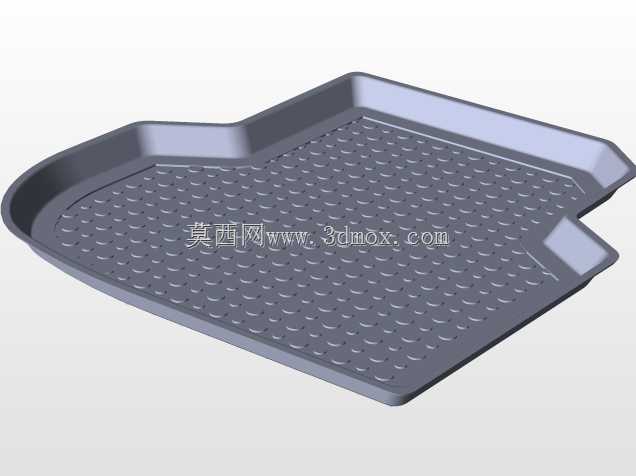

　　先说功能特性的落地逻辑，整个脚垫的主体采用一体压塑成型结构，没有拼接缝，从根源上避免了渗液的问题，边缘做了28mm高度的立边，这个高度是反复验证过的，既不会因为立边过高顶到车门下沿的密封胶条造成关车门卡滞，也不会因为立边过低导致积水流到原车地毯上，立边的翻边角度做了7度的外倾，刚好贴合原车地毯侧面的绒面弧度，装车后不会出现悬空翘边的情况。踩踏区域的防滑结构不是随便做的凸点，整个主驾脚跟常踩的区域，也就是刹车油门踏板后方300mm*220mm的范围，做了直径8mm、高度2.5mm的半球形凸点阵列，凸点的中心间距是12mm，这个密度是做过摩擦系数测试的，干燥状态下橡胶鞋底和凸点面的静摩擦系数能到0.82，沾水状态下也能保持0.65以上，完全能避免急操作时脚跟打滑的问题；凸点之间的导流槽深度是1.5mm，呈交叉网格排布，积水流到槽内不会随意晃荡，哪怕是过颠簸路面，导流槽的储水空间也能容纳大概300ml的液体，足够应对日常雨雪天的带水量，不会一抬脚就把水带到车内其他位置。

　　再讲设计时的边界考量，很多新手做脚垫数模容易犯的错就是只扫地板的大面，忽略周边的安装干涉点。这套数模在搭建前，先扫了实车的主驾地板点云，特意避开了左侧的休息踏板凸起、前方的油门踏板底座、右侧的中控台侧下沿，还有地板上的原车固定卡扣位——脚垫上对应原车卡扣的位置做了精准的定位孔，公差控制在±0.3mm，装车后直接卡入原车卡扣，完全不会出现前后移位的问题，这也是符合机动车内饰安全标准的硬性要求。脚垫的最前端做了15mm的收边，刚好压在油门踏板的后方最低点，距离踏板的全行程运动边界留了20mm的安全间隙，哪怕脚垫在使用过程中出现轻微的热胀冷缩，也绝对不会碰到踏板运动件，从结构上杜绝卡滞风险。材质方面的结构适配也在数模里做了预留，主体壁厚设定为3.2mm，这个厚度对于常用的TPE材质来说，既能保证-30℃环境下不会脆裂，也能保证夏天65℃车内高温下不会过度软化变形，凸点位置的根部做了R1.2的圆角过渡，避免反复踩踏后凸点根部出现应力断裂，之前有一版方案凸点根部做的直角，做一万次踩踏耐久测试时断了三个凸点，改成圆角后顺利通过了五万次的耐久测试，磨损量不到0.2mm。

　　还有几个容易被忽略的细节设计，脚垫的后侧边缘，也就是靠近座椅滑轨的位置，做了10mm的内收边，避免座椅前后调节时滑轨刮到脚垫边缘造成起毛或者移位；脚跟经常摩擦的区域，也就是凸点阵列的中心位置，数模里预留了可更换耐磨贴片的安装位，用户如果使用几年后这个区域磨损严重，可以单独更换贴片不用换整个脚垫，不过量产时考虑到成本，最终低配版本没有加这个结构，但是数模里把安装位的卡扣、定位槽都留好了，后续做高配版本可以直接调用。另外整个脚垫的背面做了细密的燕尾槽纹路，用来增大和原车地毯绒面的摩擦力，哪怕不扣原车卡扣，背面的绒面咬合结构也能提供足够的防滑阻力，双重防滑结构也是为了应对不同用户的使用习惯，毕竟有些用户装车时会忘记卡固定卡扣。

　　从建模的角度说，这套数模所有的曲面都是G2连续过渡，没有尖锐的棱角，一方面是压塑生产时脱模更顺畅，不会出现粘模、缺料的问题，另一方面日常拿取脚垫清理时也不会划手，边缘所有的外露边都做了R0.8的圆角，触感更柔和。之前做过一版边缘是直角的方案，试生产时脱模斜度不够，立边位置经常出现拉白的缺陷，后来把立边的脱模斜度调到1.5度，再配合圆角过渡，良率直接从72%升到了96%，这些细节都是在实际量产验证里一点点磨出来的，不是光画个外形就能落地的。

　　其实汽车脚垫这类产品看起来结构简单，但是要做到装车贴合、使用安全、耐久可靠，每一个尺寸、每一个结构特征都要结合实际使用场景和生产工艺反复调整，比如凸点的高度如果做3mm，虽然防滑效果更好，但是踩上去脚感偏硬，长时间开车脚跟容易累，降到2.5mm之后，脚感和防滑性刚好达到平衡；立边如果做30mm高，储水能力确实更强，但是部分身材偏胖的驾驶员左脚放在休息踏板时，小腿会蹭到立边，驾驶体验很差，降到28mm之后刚好避开了小腿的活动范围。这些参数都不是凭空定的，都是结合实车测试、用户反馈、工艺要求一点点优化出来的，做结构设计从来不是堆参数，而是在各种约束条件里找到最优的平衡点。
