汽车乘用舱防滑耐磨地板垫结构设计

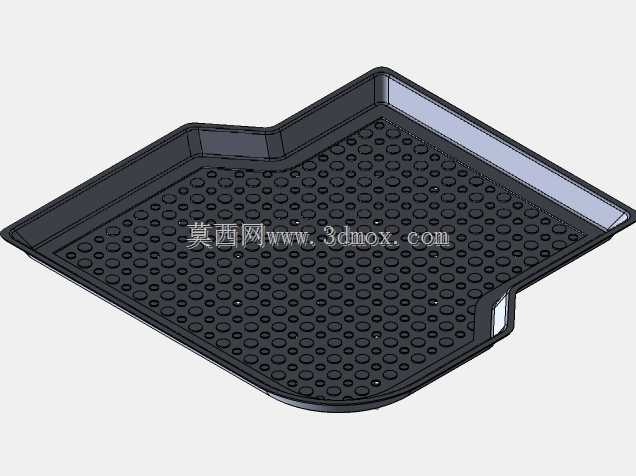

　　这款地板垫的设计核心围绕乘用舱脚部空间的实际使用需求展开，首先要解决的就是日常使用中泥沙、水渍污染原车地毯的问题，同时兼顾踩踏时的防滑性能与长期使用的耐磨表现。从结构上看，整体轮廓完全贴合对应车型前排脚部区域的钣金型面，边缘做了加高围边设计，围边高度控制在30mm左右，既能够阻挡液体、碎屑从垫体边缘溢出污染原车地毯，又不会因为围边过高影响脚部踩踏的舒适性，也不会干涉油门、刹车踏板的正常行程，这一点在前期设计阶段就需要和整车踏板的布置边界做反复校核，确保垫体安装后，踏板在全行程范围内都不会和垫体产生干涉，避免引发驾驶安全隐患。垫体表面采用了密集的圆形凹坑加凸点组合结构，这种结构一方面可以增大鞋底和垫体之间的摩擦力，避免驾驶过程中脚部滑动影响踏板操作，另一方面凹坑结构可以留存鞋底带入的泥沙、融化的雪水、洒落的少量饮品，日常清理时只需要取出垫体倾倒即可，不需要频繁清理原车地毯。凸点的高度做了差异化设计，主驾驶区域脚跟常接触的位置凸点高度略低，减少长时间踩踏的硌脚感，而脚掌常接触的区域凸点高度稍高，提升防滑表现，这种分区设计是结合实际驾驶时脚部的受力分布做的优化，避免了整面统一结构带来的使用体验缺陷。从安装边界来看，垫体的外轮廓完全匹配车型地板的凸起、凹陷结构，比如靠近中控台一侧的轮廓做了对应弧度的避让，靠近车门侧的边缘贴合门槛内侧的型面，后排如果是同系列垫体还会预留安全带卡扣、座椅滑轨的避让缺口，确保安装后垫体不会移位，

　　也不会影响车内原有部件的正常使用。材质选择上，这类垫体一般采用TPE或者改性PP注塑成型，这类材料具备较好的耐低温、耐高温性能，在夏季车内高温环境下不会释放异味，冬季低温环境下也不会变硬开裂，同时材料本身的摩擦系数适中，既能够保证和原车地毯之间的摩擦力避免垫体滑动，又不会因为粘度过高导致取放清理困难。设计过程中，首先需要获取对应车型地板的点云数据或者原厂数模，提取脚部区域的型面特征，先做出垫体的基础曲面，然后偏移出均匀的壁厚，壁厚一般控制在2.5-3mm，保证垫体有足够的支撑性，不会因为长期踩踏出现塌陷变形。之后在基础曲面上阵列防滑结构，同时结合脚部受力区域调整结构参数，再做边缘的围边翻边设计，翻边处做圆角过渡，

　　避免锐边划伤乘客或者割坏衣物。最后还要做安装卡扣位的设计，在垫体对应原车地板卡扣的位置预留安装孔，配合专用卡扣将垫体固定在地板上，进一步避免垫体在使用过程中出现移位，尤其是主驾驶区域，如果垫体向前移位可能会卡滞刹车踏板，这部分的固定结构是安全设计的重点。在实际装车验证阶段，需要重点测试几个维度：一是踩踏防滑性能，分别测试干燥鞋底、沾水鞋底、沾泥沙鞋底在垫体上的滑动阻力，确保不同工况下脚部都能稳定控制踏板；二是密封防漏性能，在垫体表面倾倒定量的水，模拟日常洒液场景，检查是否有液体从围边缝隙渗漏到原车地毯；三是耐久性能，经过上万次的踩踏循环测试，检查表面防滑结构是否出现过度磨损，垫体是否出现塌陷变形，卡扣位是否出现开裂；

　　四是环境适应性测试，分别在高低温环境下放置规定时长，检查垫体是否出现变形、变脆、异味加重等问题。这类定制化的地板垫和通用型脚垫最大的区别就是完全贴合车型的地板型面，不会出现边缘翘边、移位的问题，覆盖范围也更大，能够更好的保护原车内饰，同时注塑成型的工艺也保证了产品的一致性，批量生产时尺寸稳定性更好，不会出现手工裁剪脚垫的尺寸误差问题。对于结构设计从业者来说，这类产品看似简单，实则需要结合人机工程、整车布置边界、材料性能、工艺可行性多方面的考量，任何一个细节的疏漏都可能导致使用体验下降甚至带来安全隐患，比如围边高度如果过高，在驾驶员紧急移动脚部的时候可能会勾住鞋底，影响踏板操作；如果防滑结构设计不合理，鞋底沾水后容易打滑，也会带来驾驶风险；如果壁厚设计不均匀，注塑生产时容易出现缩痕、翘边，导致垫体和地板贴合度下降。
