Dwyer RMA系列浮子式流量检测装置

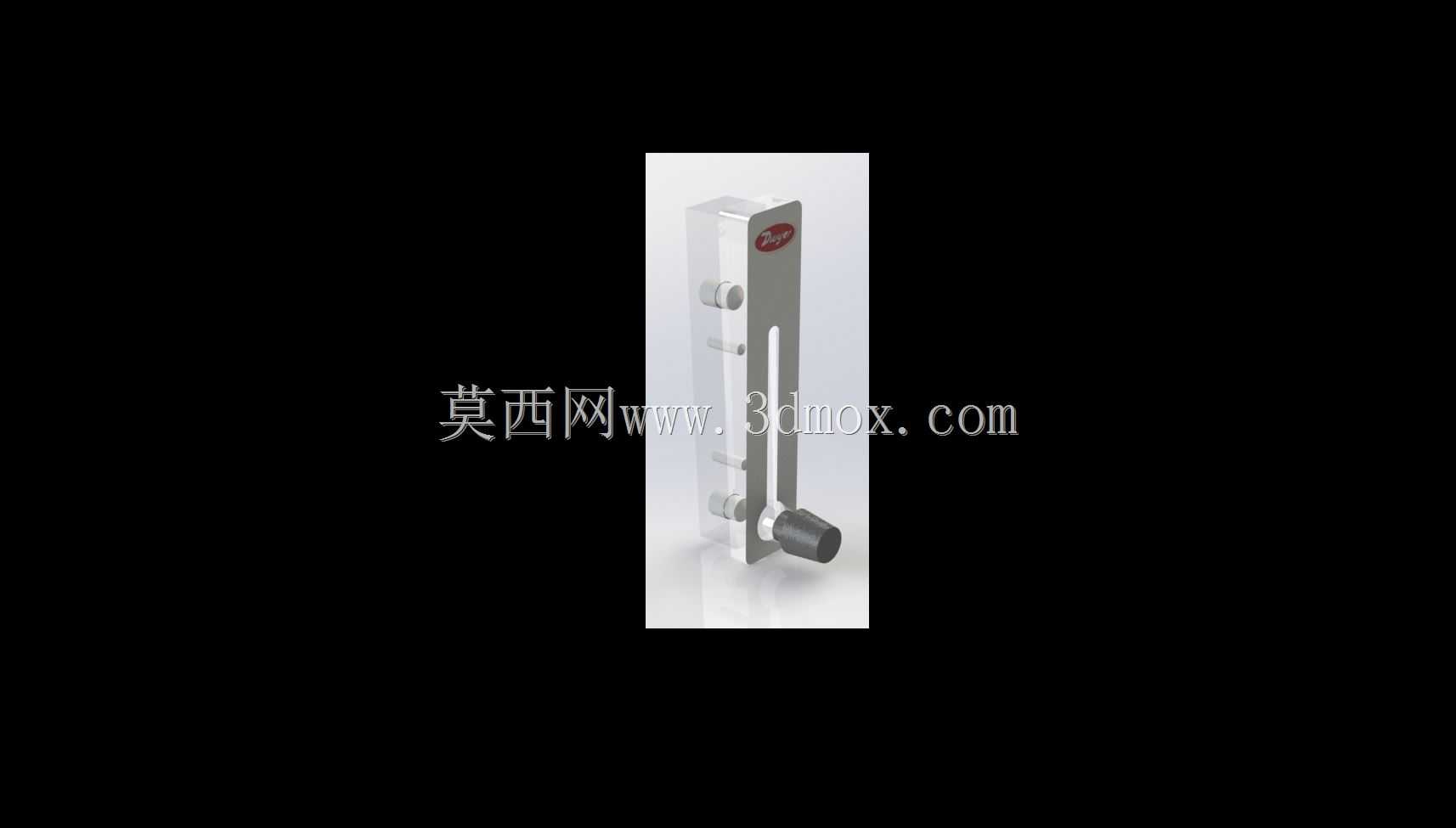

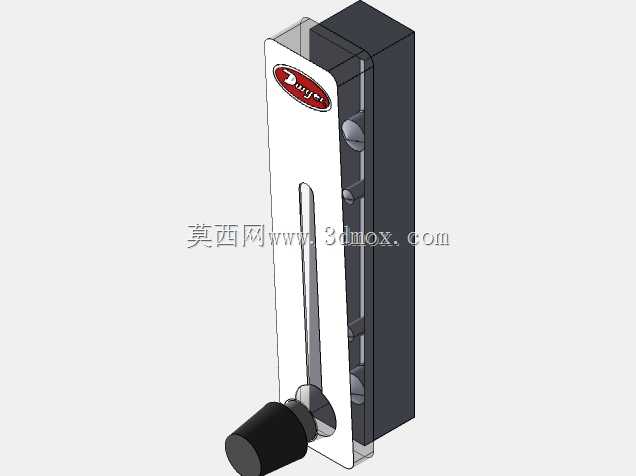

　　在化工、水处理、实验室流体管路、小型气动系统的现场运维与设备搭建场景里，这类变面积式流量检测装置的出镜率一直很高，尤其是小口径支路的流量指示环节，不需要复杂的信号输出，仅靠直观的刻度读取就能快速判断支路流体通断与流量区间，是现场调试阶段排查管路问题的实用部件。这款Dwyer RMA系列的流量检测结构，主体采用立式狭长的测量腔设计，透明测量段垂直布置在流体通路中，依靠流体自下而上流动产生的推力托举腔内浮子，浮子上升高度对应不同的流量刻度，现场人员无需额外供电或数显设备，站在管路旁就能直接读取当前流量数值，适配洁净空气、惰性气体、低粘度清水等多种洁净流体的工况，在实验室气路分配、小型水处理设备支路、

　　气动系统气源支路的流量监控场景中十分常用。从结构设计逻辑来看，这类装置的核心是保证测量腔的通流截面一致性，浮子与腔壁的配合间隙直接决定测量精度，建模过程中需要重点还原测量段的垂直安装基准，两端的管路接口采用标准外螺纹连接形式，接口的同轴度公差需要控制在合理范围，避免安装后出现测量段倾斜导致浮子卡滞、读数偏差的问题。装置侧面集成的调节旋钮是核心操作部件，旋钮通过锥面结构改变内部通流截面的大小，实现管路流量的手动调节，建模时需要还原旋钮的操作行程与锥面配合关系，保证旋钮转动时的通流面积变化线性度符合实际产品的调节特性，旋钮表面的滚花结构也做了还原，方便实际装配时模拟手动操作的握持手感。从安装边界来看，这款装置整体为窄长立式结构，

　　主体测量段的宽度较窄，安装时需要预留垂直方向的足够空间，保证流体自下而上进入测量腔，避免水平安装或倒装导致浮子无法正常浮起、读数失效。两端的螺纹接口尺寸适配常规小口径仪表管路，安装时不需要额外的变径接头就能直接接入支路，装置侧面的刻度标识区域做了平整处理，方便后期粘贴刻度标识或激光打标，不会因为结构曲面导致标识歪斜、读取困难。在实际设备选型配套时，这类流量装置常被布置在设备的气源入口、药剂投加支路、冷却水支路等位置，用来直观监控支路流量是否在设计区间内，比如在小型纯水设备的产水支路，操作人员可以通过浮子位置快速判断滤芯是否堵塞，当浮子高度明显低于正常区间时，就能直接判定滤芯阻力过大需要更换，不需要拆卸管路就能完成初步故障排查。

　　建模过程中对原产品缺失的前端调节旋钮做了结构补全，还原了旋钮与阀体的配合间隙、转动限位结构，保证模型装配后可以模拟旋钮的调节动作，测量腔的透明段与金属主体的配合台阶也做了精准还原，装配时不会出现透明段与金属壳体干涉的问题，浮子的外形按照实际产品的锥形结构做了还原，保证浮子在测量腔内的滑动行程与实际产品的流量量程对应。这类小型流量检测部件虽然结构不算复杂，但在流体系统里的作用不可替代，相比电磁、涡街等带信号输出的流量传感器，它的结构更简单、成本更低、抗干扰能力更强，在不需要远程信号传输、仅需现场目视读数的工况下，是性价比极高的流量检测方案，建模时还原的安装接口、操作部件、测量腔结构，都可以直接用于设备管路布局的干涉检查、操作空间验证，提前在设计阶段规避安装后旋钮操作空间不足、测量段被其他部件遮挡无法读数的问题。
