BSP螺纹管道塞头结构设计

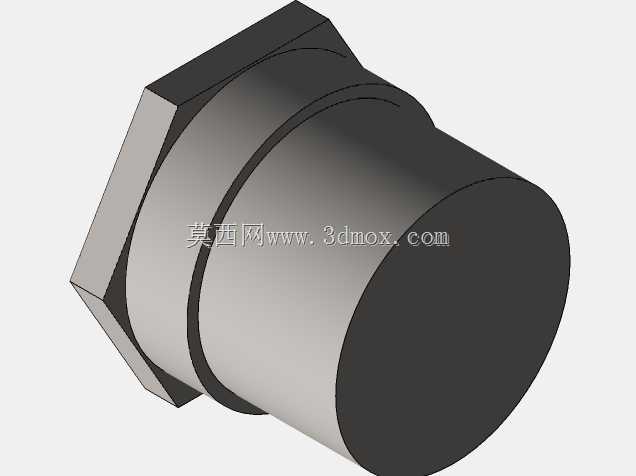

　　在真空管路系统的现场布设与预制加工环节，BSP螺纹类密封堵件是管路末端临时封堵、支路预留接口封闭、压力测试点位临时密封的核心基础零件，这类零件的建模精度直接影响管路装配的同轴度、密封可靠性，以及后期运维拆装的便捷性。本次建模的BSP螺纹塞头，针对真空系统的负压工况做了结构适配，主体采用六角驱动端加圆柱插接段的经典结构，六角端的对边尺寸严格匹配常用管路安装扳手的夹持范围，避免现场安装时出现打滑、棱边磨损的问题，同时六角端的厚度做了优化，既保证足够的抗扭强度，不会在拧紧过程中出现六角崩裂的情况，又不会因为厚度过大挤占相邻管路的安装空间。圆柱段的外螺纹采用BSP标准管螺纹，牙型角、螺距、锥度严格匹配对应公称通径的管路接口参数，

　　螺纹段的有效旋合长度经过核算，既保证足够的螺纹啮合扣数，满足负压工况下的密封要求，又不会因为旋入过长顶到管路内部的流道，造成流道通径缩小、流阻增大的问题。建模过程中参考了sch40壁厚等级的管道参数，对塞头的内部实体结构做了等强度设计，塞头的封闭端厚度经过强度校核，能够承受真空系统全负压工况下的外部大气压载荷，不会出现凹陷变形的情况，同时在螺纹末端与六角端的衔接位置做了退刀槽结构设计，退刀槽的宽度和深度既满足螺纹加工的退刀工艺要求，又不会造成该位置的应力集中，避免在反复拆装、温度交变的工况下出现断裂失效。这类塞头的应用场景覆盖了化工真空管路、实验室真空系统、食品级负压输送管路等多个领域，

　　不同应用场景下可以根据输送介质的腐蚀性选择对应材质，黑色可锻铸铁材质适用于常规无腐蚀的空气、惰性气体真空管路，成本低廉且强度足够；镀锌材质适用于有一定防潮要求的户外管路布设场景，锌层可以抵御常规大气环境下的锈蚀；316不锈钢材质则适用于有腐蚀性介质、洁净度要求高的食品、医药类真空管路，能够耐受常规消毒介质的腐蚀，不会产生介质污染。建模时对塞头的安装边界做了明确的尺寸约束，六角端的最大外接圆直径小于对应通径管路相邻接口的最小中心距，保证在密集排布的管路汇流排位置，安装该塞头时不会和相邻的管路、接头产生干涉，塞头的总长度控制在合理范围内，不会因为伸出过长影响管路外部的保温层包覆、防护套管安装。在密封结构的细节处理上，

　　螺纹段靠近六角端的位置预留了密封件安装槽位，可以适配聚四氟乙烯生料带、厌氧胶、金属密封垫圈等多种密封形式，满足不同压力等级、不同介质工况下的密封需求，槽位的倒角做了平滑处理，不会在安装密封件时割伤密封垫、切断生料带，保证密封层的完整性。从建模的工程实用性角度出发，该模型的所有特征都做了参数化关联，修改公称通径参数时，螺纹尺寸、六角对边、总长度、壁厚等参数可以同步更新，能够快速衍生出不同通径规格的同系列塞头模型，大幅提升管路系统三维布管时的建模效率，避免重复建模带来的尺寸误差。模型的所有棱边都做了符合工程实际的倒角处理，没有尖锐的直角棱边，既符合零件加工的去毛刺工艺要求，也避免安装过程中尖锐棱边划伤操作人员、割破密封材料。针对真空系统常见的温度交变工况，建模时也考虑了不同材质的热膨胀系数匹配，塞头的螺纹配合公差选用了过渡配合区间，既能保证常温下的顺畅旋入，也能在温度升高、材质膨胀时不会出现螺纹咬死无法拆卸的问题，降低后期运维的拆装难度。
