小型儿童垃圾车承载翻转结构设计

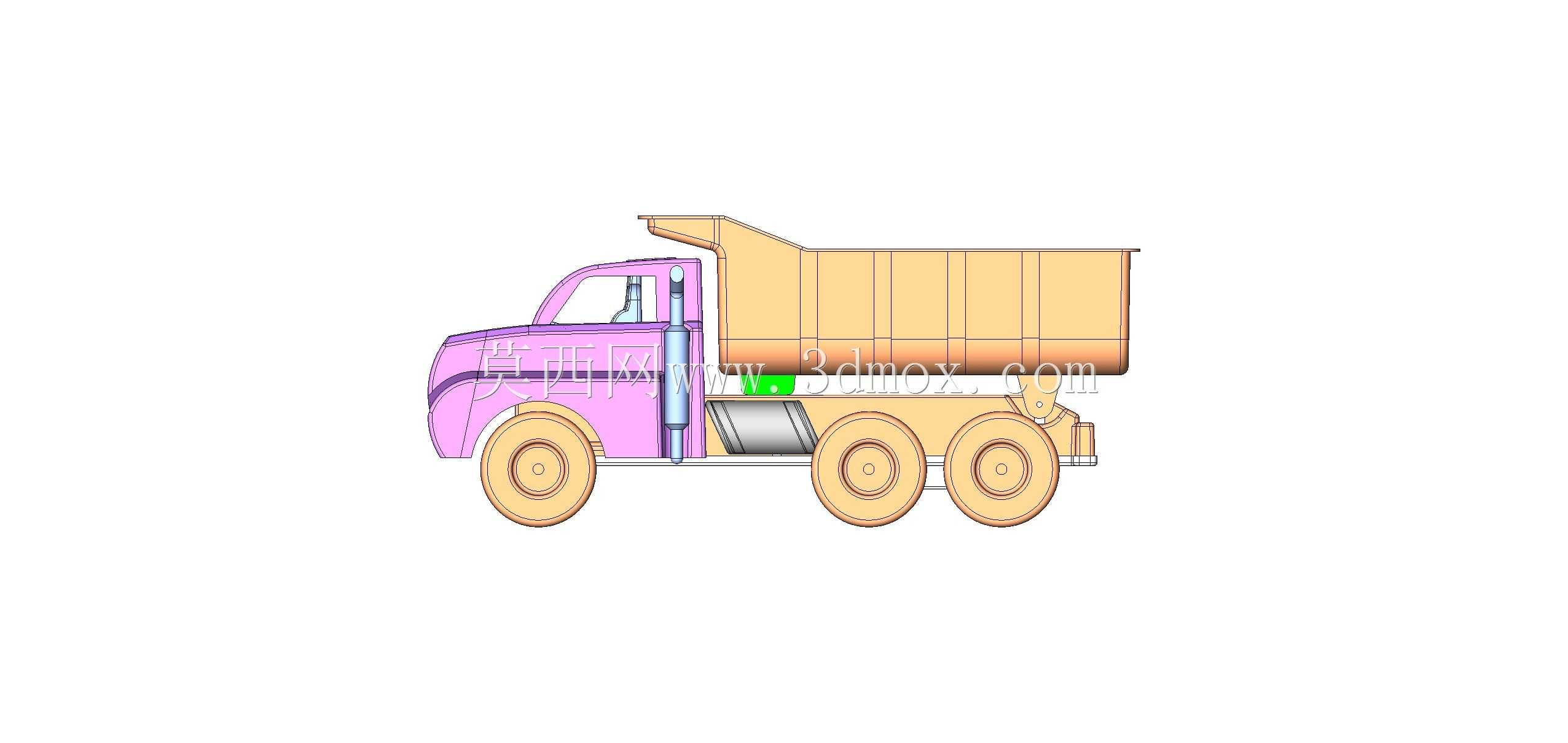

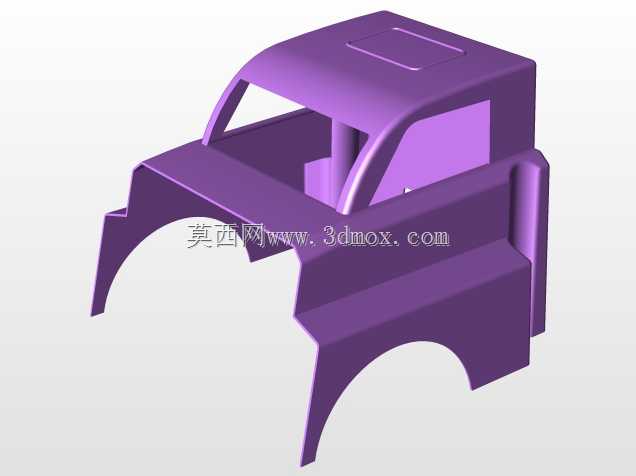

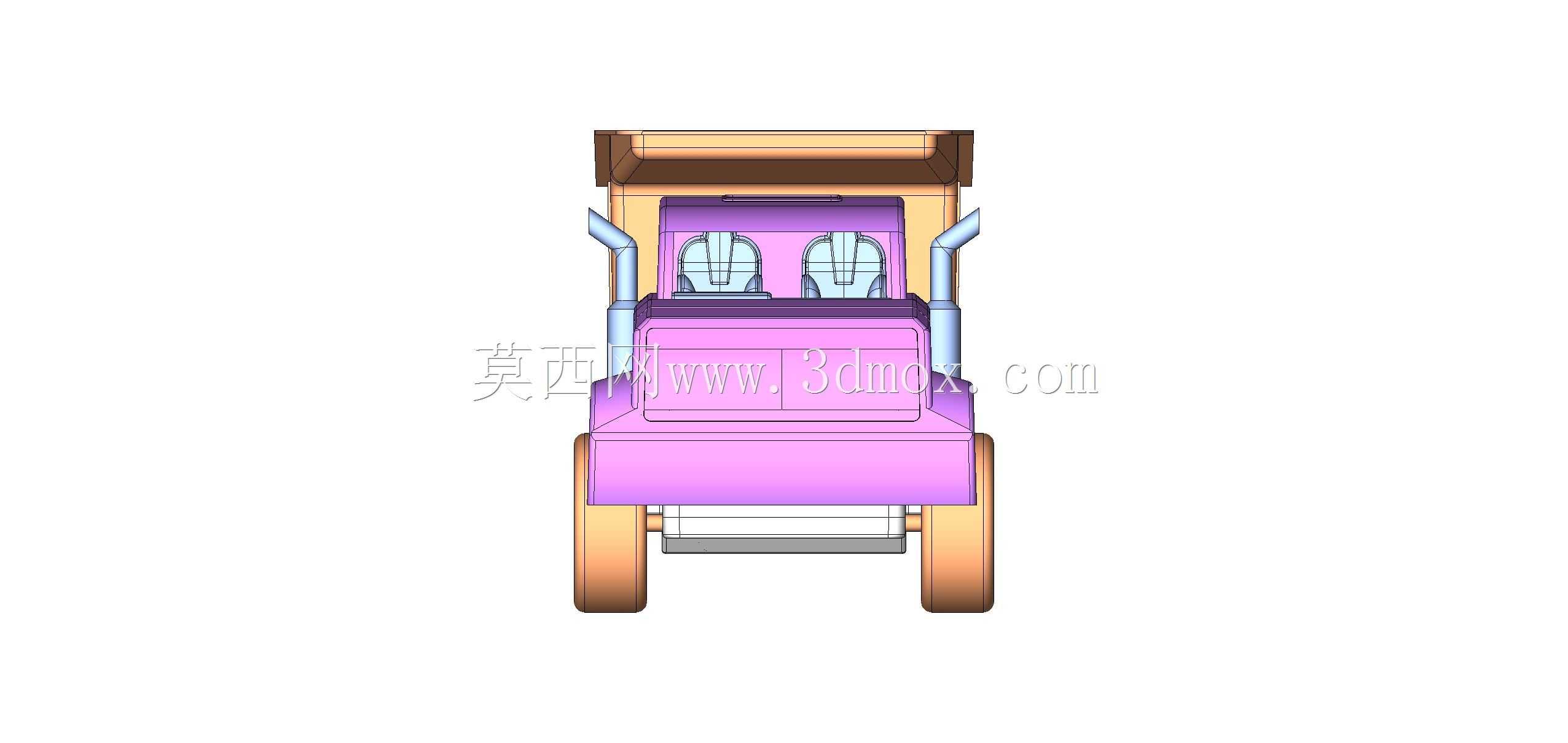

　　在小型环卫作业设备以及儿童仿真玩具车的结构设计中，承载翻转部件是决定卸料动作顺畅度与结构耐用性的核心单元，本次设计的翻转承载结构，同时适配两类场景的使用需求：一类是面向低龄儿童的仿真环卫玩具车，需要兼顾结构圆润无锐角、动作阻尼适中、反复翻转不易松脱的特性；另一类是小型商用手推垃圾清运车的简化翻转机构，可适配容积120L以下的小型垃圾桶挂载卸料，降低人工倾倒的劳动强度。

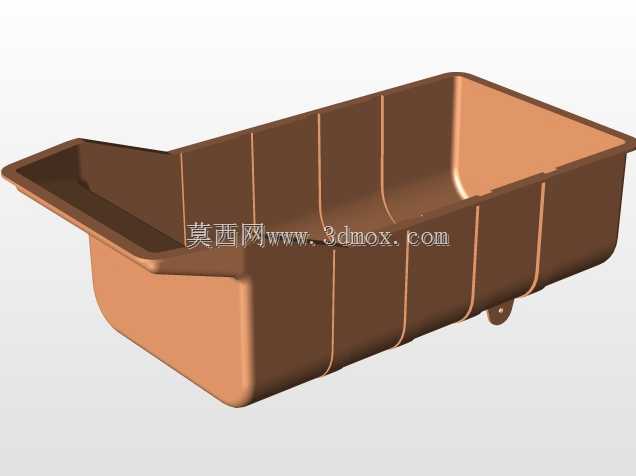

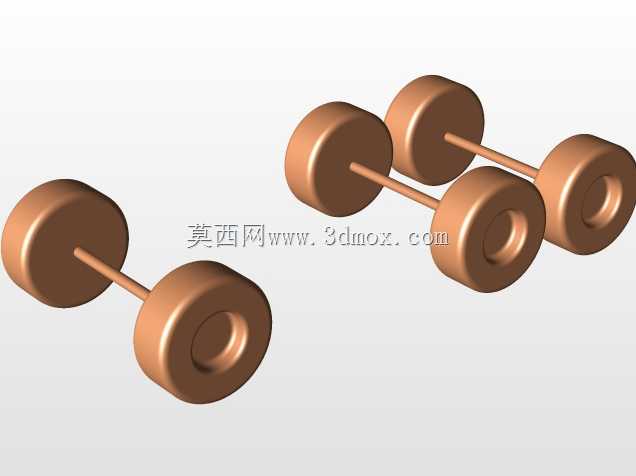

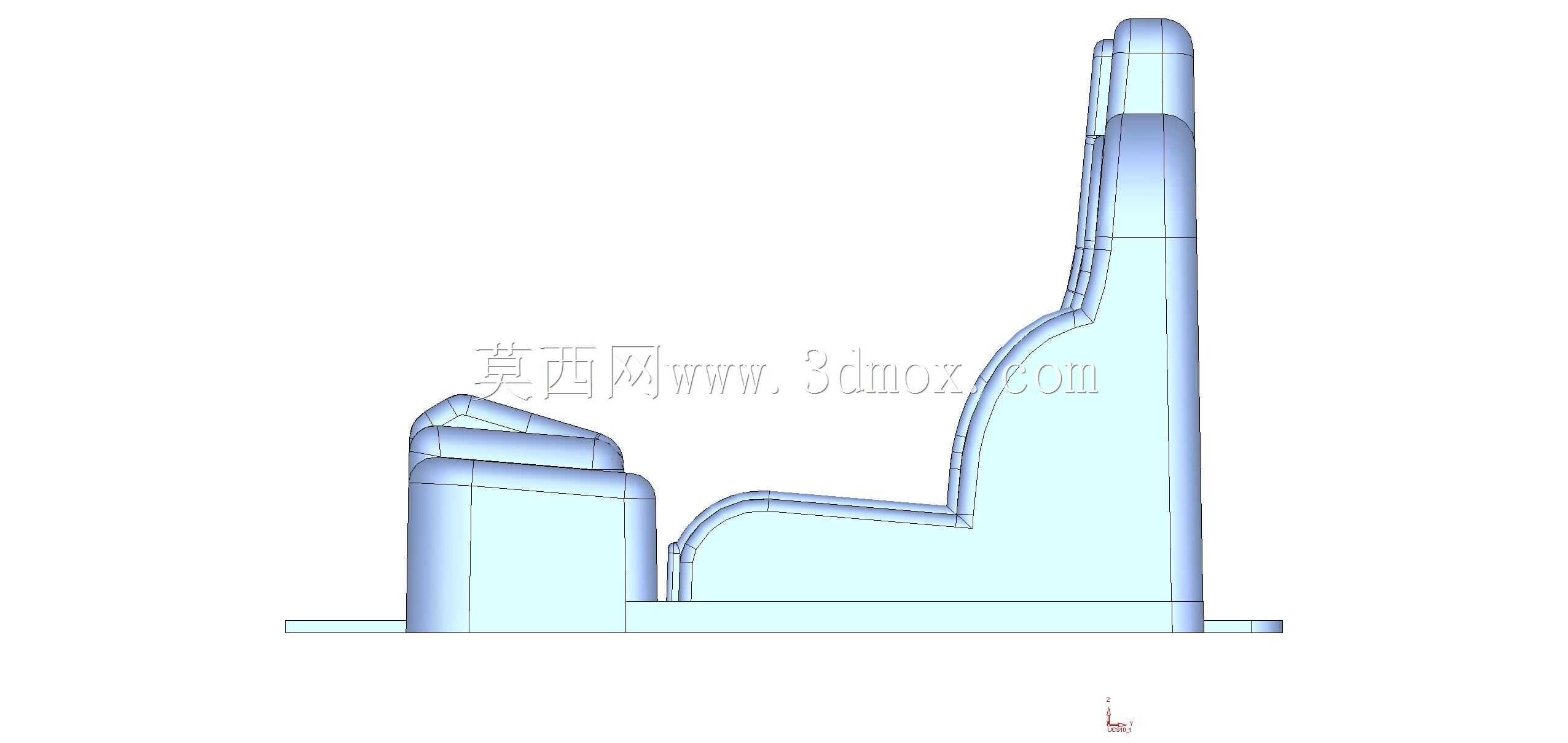

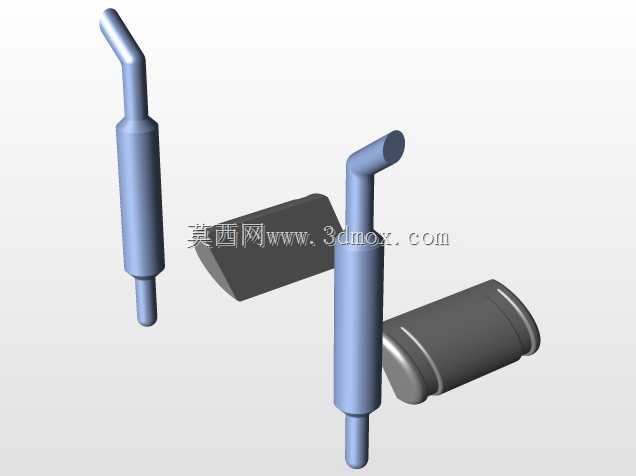

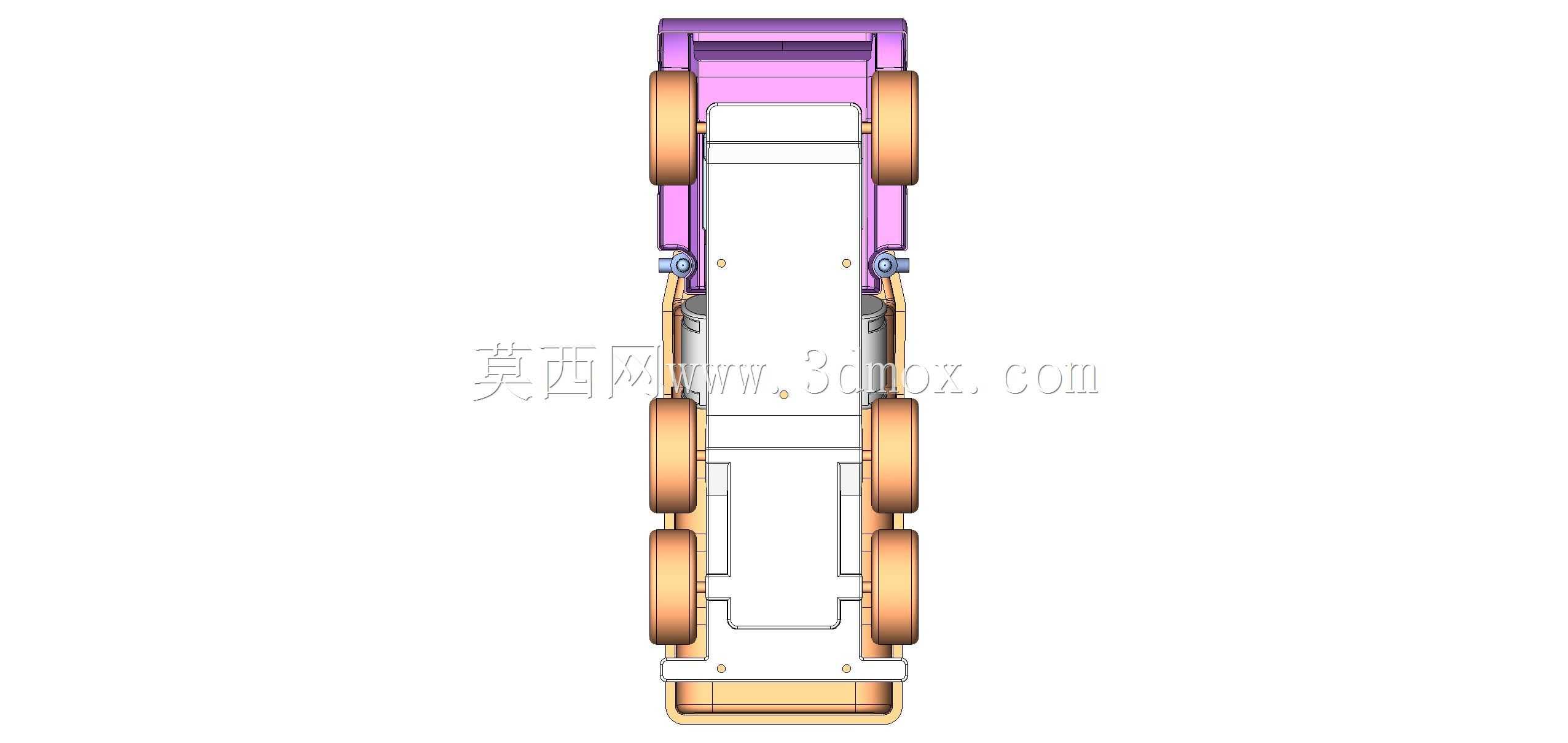

　　从实际使用场景的约束出发，设计初期首先明确了安装边界：该翻转结构整体横向跨度控制在380mm，纵向安装深度为165mm，垂直方向最大凸起高度120mm，可直接嵌入宽度400mm以内的车架安装位，不需要额外对车架主体做切割改造，适配市面常见的小型手推垃圾车以及1:12比例的儿童玩具环卫车底盘安装孔位。结构主体采用一体化的弧形承载槽设计，槽体内侧弧度匹配标准小型垃圾桶的桶身外轮廓，挂载时桶身可完全嵌入槽内，避免翻转过程中出现桶体滑脱的问题。

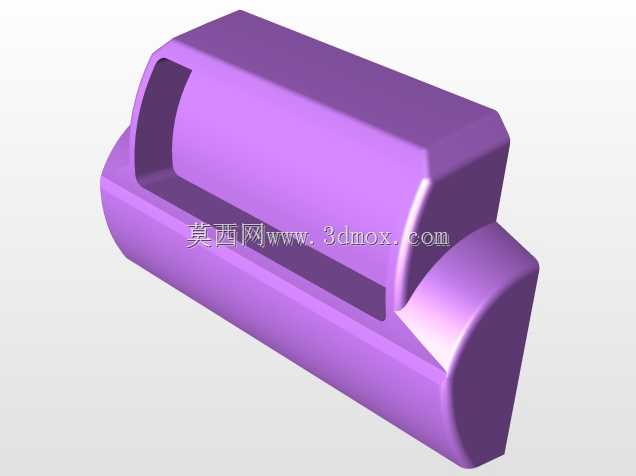

　　功能特性层面，该结构的翻转支点设置在承载槽下部两侧的同轴凸台位置，凸台直径为42mm，可直接嵌套入车架对应的轴承安装位，翻转行程设计为0-135度，当翻转至最大角度时，槽体开口朝向斜下方，桶内物料可依靠自重完全卸出，不存在残留死角。考虑到两类使用场景的受力差异，结构壁厚做了差异化的过渡设计：承载槽与垃圾桶接触的受力面壁厚设置为6mm，两侧翻转支点凸台位置局部加厚至10mm，非受力的外侧装饰面壁厚控制在3mm，既保证了结构强度，又尽可能控制整体重量，作为玩具部件使用时整体重量不超过0.8kg，不会增加儿童操作的负担，作为小型清运车部件使用时，额定承载重量可达80kg，满足日常小型垃圾清运的载荷需求。

　　设计思路上摒弃了传统翻转结构多零件拼接的方案，采用一体化成型的结构逻辑，整个部件没有额外的焊接、螺栓拼接点位，从根源上避免了拼接位置应力集中导致的结构断裂问题。结构所有外露边角都做了R5以上的圆角过渡，不存在尖锐棱角，作为儿童玩具使用时可避免划伤风险，作为工业小型部件使用时也能减少作业过程中的磕碰损伤。承载槽内侧设置了两道深度2mm的限位凸筋，当垃圾桶嵌入槽内时，凸筋可卡入桶身下部的限位凹槽内，不需要额外设置锁扣结构就能实现桶体的临时固定，翻转过程中不会出现桶体与承载槽的相对滑移，卸料完成后桶体可直接向上提出，操作步骤简化，不需要额外的解锁动作。

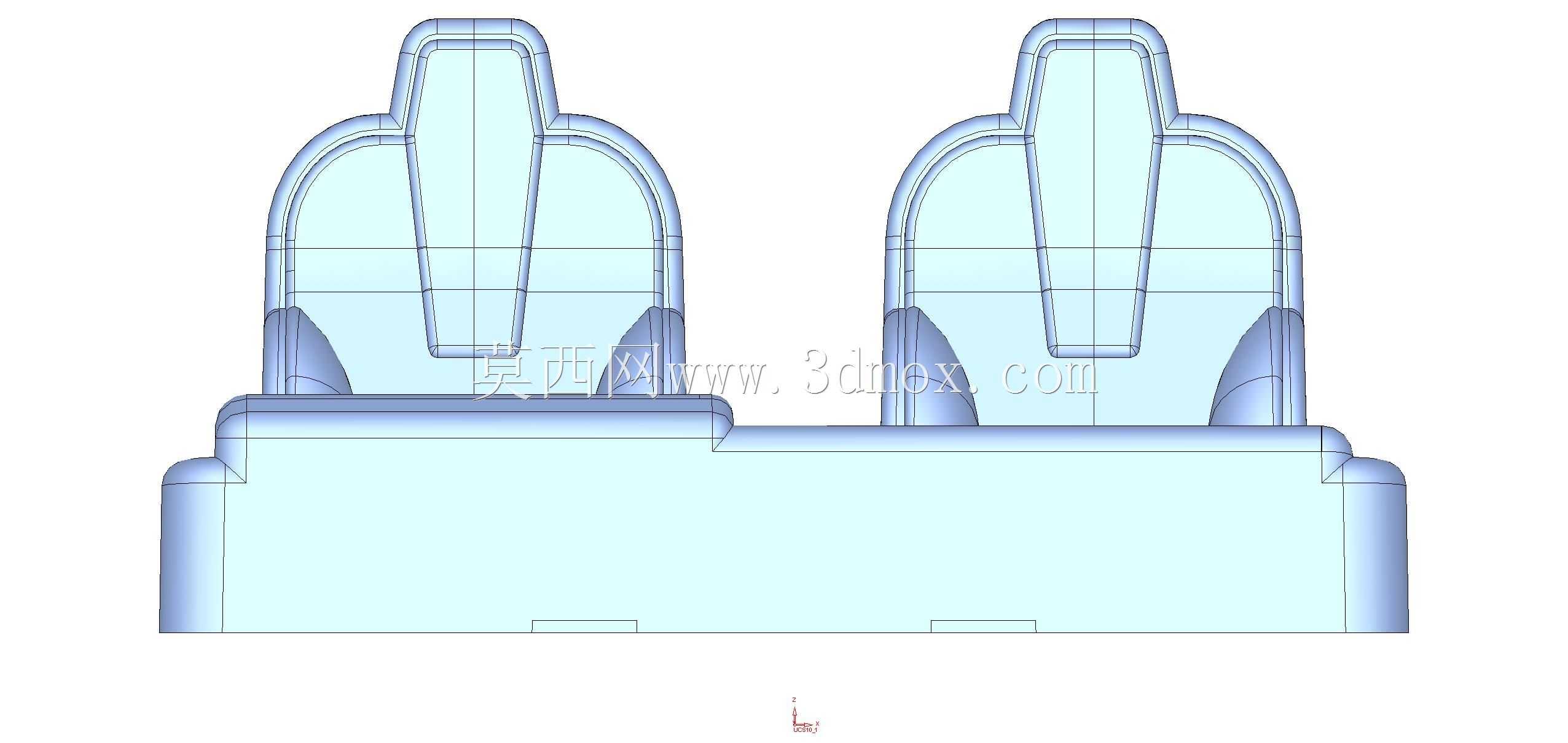

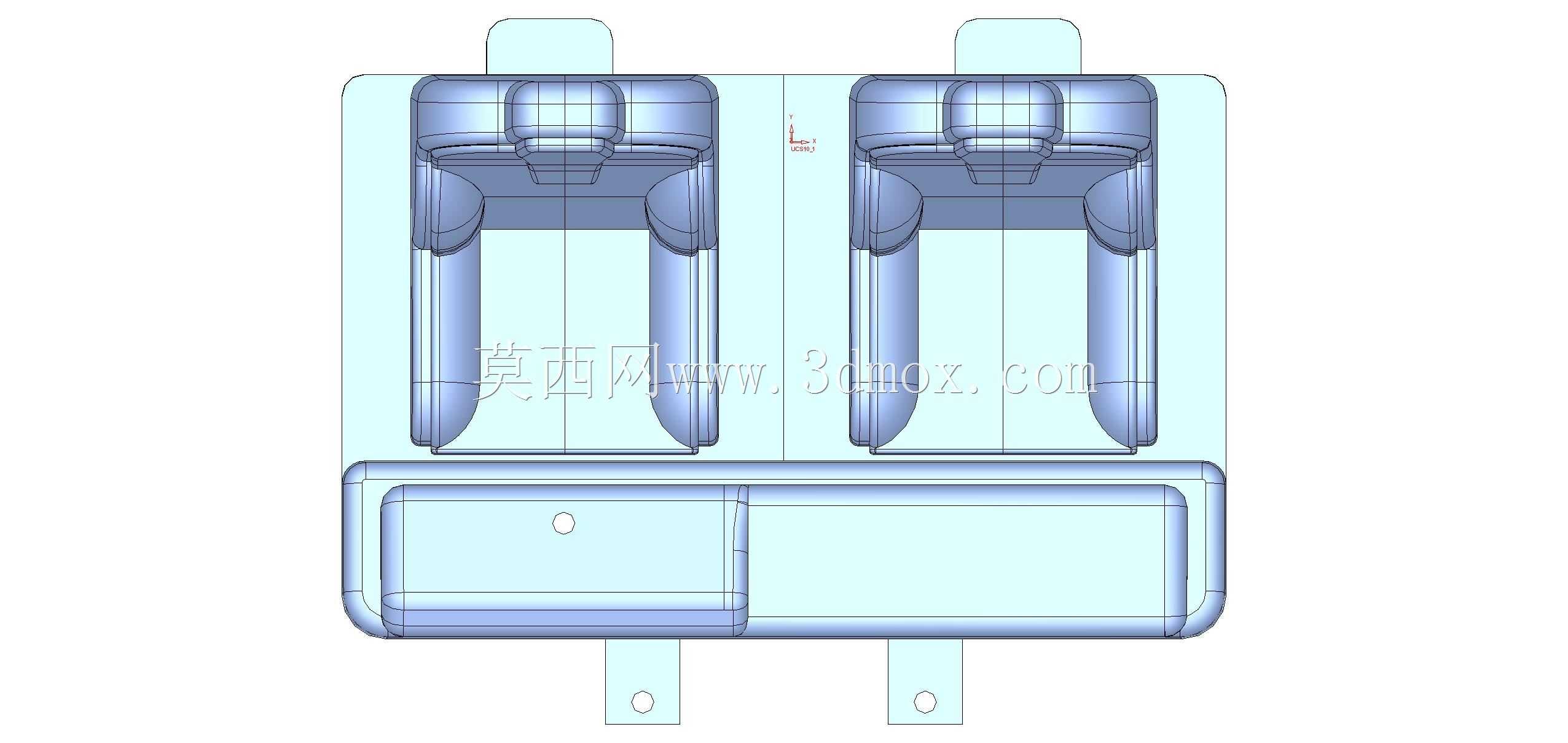

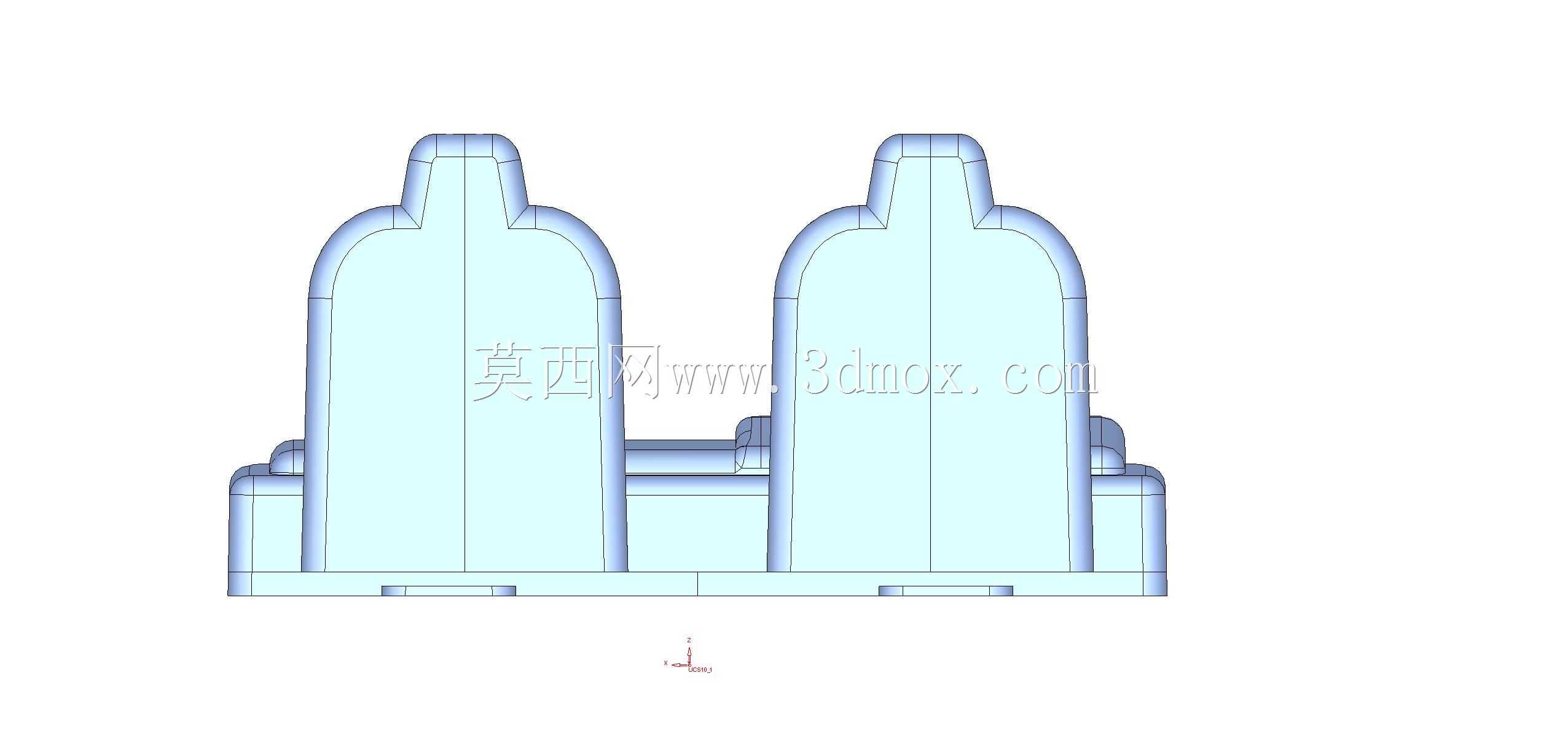

　　从安装适配的角度考虑，结构两侧的翻转凸台采用标准的同轴设计，同轴度公差控制在0.1mm以内，安装时不需要反复调整支点对齐度，直接卡入车架的安装座即可完成装配。凸台端面预留了直径8mm的阻尼孔位，作为玩具使用时可在孔位内置阻尼橡胶圈，让翻转动作保持均匀的阻力感，避免儿童操作时翻转速度过快夹手；作为小型清运车部件使用时，可在孔位内置扭簧，实现卸料完成后承载槽的自动回位，降低作业人员的操作强度。结构外侧的弧形面做了平滑过渡处理，没有突出的安装点位，作业或玩耍过程中不会勾挂衣物、垃圾袋等杂物，减少使用过程中的额外干扰。

　　实际工况验证层面，该结构在反复翻转12000次的疲劳测试中，支点位置没有出现明显的磨损变形，承载槽受力面的形变量不超过0.2mm，完全满足长期使用的强度要求。针对垃圾清运场景中可能接触的腐蚀性液体，结构材质选用耐腐的工程塑料或喷塑钢材，接触污水、腐烂垃圾渗滤液后不会出现锈蚀问题，日常维护只需要定期冲洗表面即可，不需要额外做防锈养护。针对儿童玩具场景，结构表面做了哑光磨砂处理，没有易脱落的小零件，符合玩具安全的相关标准，反复摔落也不会出现结构碎裂的问题。
