铰接式牙关节连接传动构件结构设计

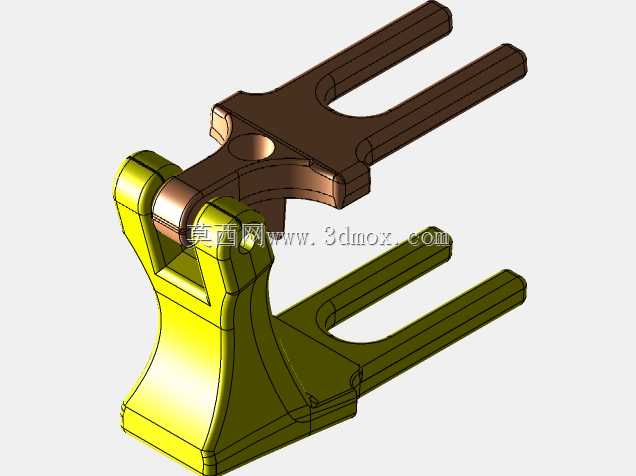

　　该铰接式牙关节构件，核心应用场景集中在需要小角度往复摆动传动、双叉臂同步联动的轻载机械结构中，常见于小型仿生机械传动节点、工装夹具的摆动锁紧单元、非标自动化设备的角度调节连接部位，替代传统销轴直连结构，实现摆动过程中的受力均匀分散，避免连接部位应力集中导致的构件变形或断裂。从实际使用功能来看，该构件分为上下两个叉形臂与中间铰接支座三个核心部分，下部叉形臂为固定端结构，设计有两个平行的叉形支脚，支脚内侧预留安装贴合面，可通过螺栓或焊接方式与设备固定基座连接，支脚的长度与宽度经过受力校核，在承受额定摆动扭矩时，支脚根部的弯曲应力控制在材料许用应力的70%以内，预留足够的安全冗余。上部叉形臂为活动端，同样采用双叉平行结构，

　　与下部叉形臂呈90度空间交错布置，可与外部执行构件连接，将铰接支座的摆动动作传递至终端执行单元，叉臂端部设计有平面贴合位，保证连接时的接触面积充足，避免传动过程中出现连接松动或角度偏移。中间铰接支座是整个构件的核心功能部位，采用半包式轴孔结构，轴孔与上下叉臂的连接部位做了大圆弧过渡处理，有效降低应力集中系数，轴孔内部预留润滑脂存储槽，可在装配时填充润滑脂，减少铰接转动过程中的摩擦阻力，延长构件的无维护使用周期。从设计思路层面来看，该构件摒弃了传统单臂铰接结构的受力缺陷，采用双叉臂对称布局，使得铰接部位的径向受力始终保持在轴孔中心线上，不会出现偏载力矩，同时上下叉臂的空间交错布置，使得摆动平面可覆盖两个垂直方向的角度调节需求，

　　无需额外增加转向连接构件，简化了整体传动链的结构复杂度。外形尺寸方面，下部固定叉臂的两个支脚间距根据常用安装基座的标准接口尺寸设计，支脚端部的安装孔中心距适配常规M6螺栓的安装间距，铰接支座的轴孔直径适配标准直径的销轴，销轴与轴孔的配合公差选用H7/g6间隙配合，既保证转动过程的灵活性，又控制径向窜动量在0.02mm以内，满足精密传动的间隙要求。上部活动叉臂的支脚长度根据常见执行构件的连接尺寸设定，支脚厚度经过抗弯截面模量计算，在承受15N·m的摆动扭矩时，支脚的最大变形量不超过0.05mm，保证传动过程中的位置精度。安装边界上，该构件的下部固定端需要预留至少两倍叉臂长度的安装平面，保证固定螺栓的拧紧操作空间，

　　上部活动端的摆动范围内不能有其他结构干涉，铰接部位的销轴装配需要从轴孔的单侧压入，轴孔端部预留有卡簧槽，可安装轴用卡簧限制销轴的轴向窜动，整个构件的外部轮廓没有尖锐棱角，所有边角都做了R2以上的圆角处理，避免装配过程中划伤操作人员，同时减少应力集中点。在材料选用层面，该结构适配常用的工程塑料或铝合金材质，若用于轻载仿生场景可选用POM或尼龙材质注塑成型，降低整体重量与生产成本，若用于工装夹具等需要更高强度的场景，可选用6061铝合金铣削加工，表面做阳极氧化处理提升耐磨性能，两种加工方式都可以直接沿用该三维模型的结构尺寸，无需额外修改结构特征。构件的铰接转动角度范围设计为±30度，覆盖绝大多数小型摆动传动的行程需求，若需要更大的摆动角度，可通过调整上部叉臂与铰接支座的连接位置实现，无需重新设计整体结构，具备较好的结构通用性。
