家用电子灭蚊装置壳体结构设计

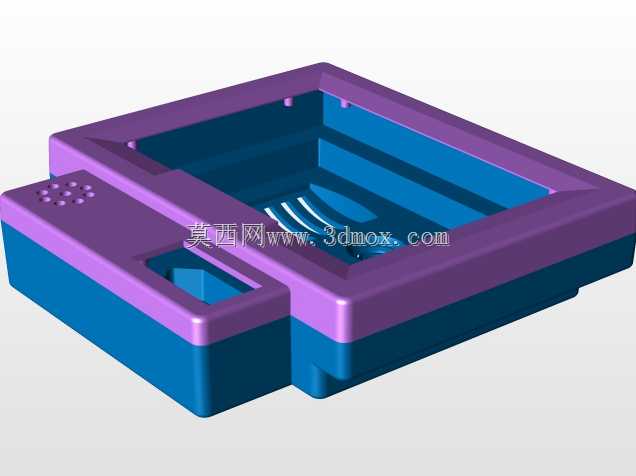

　　这款电子蚊箱的壳体结构，最初是针对居家卧室、办公隔间、小型餐饮包间这类面积在15-25平的半封闭空间做的适配设计，核心要解决传统灭蚊设备外壳易积灰、内部组件拆装不便、放置时易被误碰移位的实际问题。从结构分层来看，整个壳体采用上下扣合的装配逻辑，上层紫色部分为上盖组件，预留了诱蚊光源的安装位与蚊虫进入的格栅通道，边角做了R3.5的圆角过渡，既避免日常搬运时的锐边划伤，也能减少注塑生产时的应力集中问题，上盖左侧的密集小孔区域是专门预留的挥发位，可适配固体诱蚊剂的放置，不需要额外增设卡扣固定，依靠上盖与下壳扣合后的压紧力就能固定诱蚊块，减少了单独的固定零件数量。下层深蓝色部分为下壳主体，内部做了分层的筋位设计，

　　靠近内侧的环形筋位用来承托高压电网组件，筋位高度设置为12mm，刚好能让电网与上盖格栅保持8mm的安全距离，避免用户手指穿过格栅误触电网，外侧的一圈安装筋位则对应上盖的扣合边，扣合量设计为1.2mm，既保证日常使用时不会因为轻微磕碰出现上下壳脱开，也能在需要更换内部诱蚊剂、清理电网蚊虫残体时，不需要借助工具就能徒手拆开壳体。壳体底部做了四个高度2mm的防滑凸点，放置在木质桌面、瓷砖台面时能增加摩擦力，避免被桌面的线缆剐蹭带落，底部还预留了壁挂安装的挂孔位，支持桌面放置与壁挂安装两种使用方式，挂孔采用葫芦孔设计，安装时只需要在墙面固定两个M4的自攻螺丝，就能直接将壳体挂装，不需要额外的安装支架。从内部空间布局来看，

　　下壳右侧的独立凹槽是专门预留的电路板与电源接口安装位，凹槽周边做了挡筋，能避免清理蚊虫残体时的碎屑掉落到电路板区域造成短路，凹槽侧壁预留了USB供电线的出线缺口，缺口处做了R2的圆角，避免长期使用时线材被缺口锐边割破绝缘层。整个壳体的壁厚设计均匀，主体壁厚保持2.2mm，筋位厚度控制在1.2mm，符合常规ABS塑胶件的注塑工艺要求，不会出现壁厚不均导致的缩痕、翘曲问题，上下壳的配合面做了0.1mm的错位防呆设计，装配时不会出现方向装反的问题，降低了组装环节的人工对位成本。在实际使用场景中，这种壳体结构能适配绝大多数市售的电子灭蚊组件，不需要针对内部元件做额外的结构修改，内部的空余空间还能预留出配重块的安装位，

　　如果客户需要提升产品放置的稳定性，可以在底部凹槽加装100g左右的配重铁块，不需要修改壳体的整体外形。针对餐饮场所的使用需求，壳体的外表面做了哑光晒纹处理，不容易残留指纹与油污，日常清理时只需要用湿抹布擦拭表面即可，上盖的格栅间隙控制在5mm，既能保证蚊虫顺利进入设备内部，也能避免儿童将细小的玩具零件塞入设备内部造成安全隐患。
