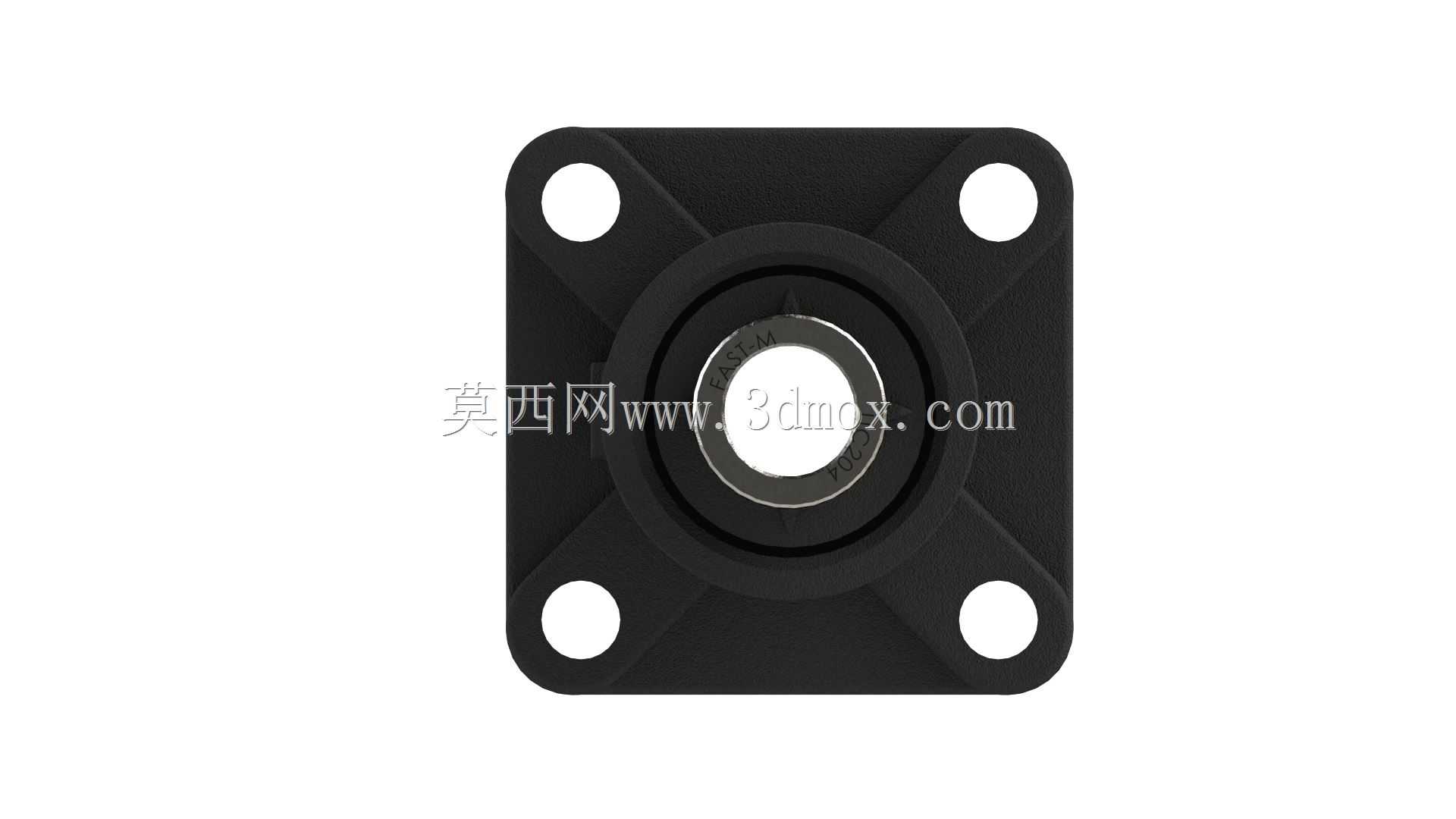

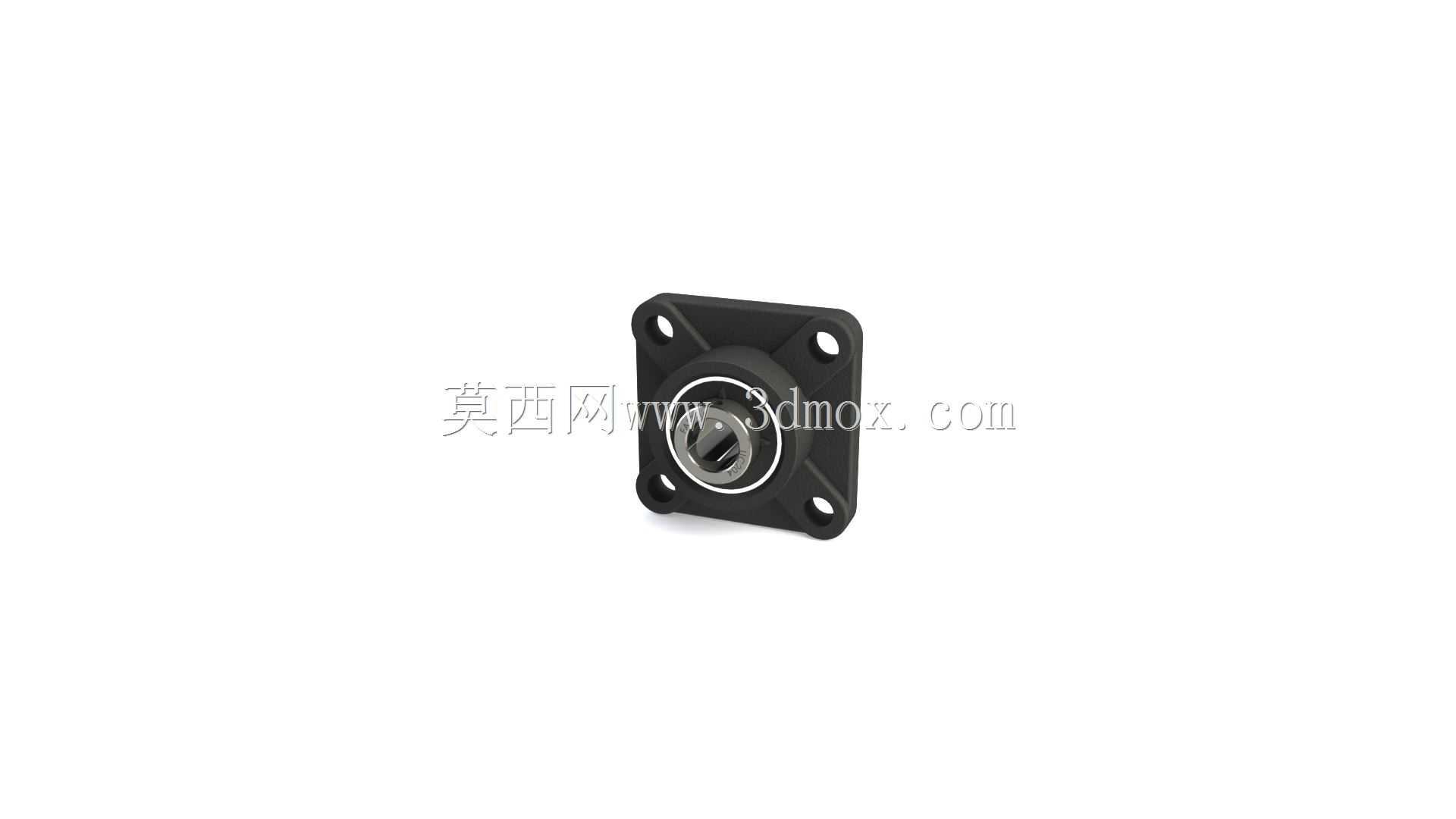

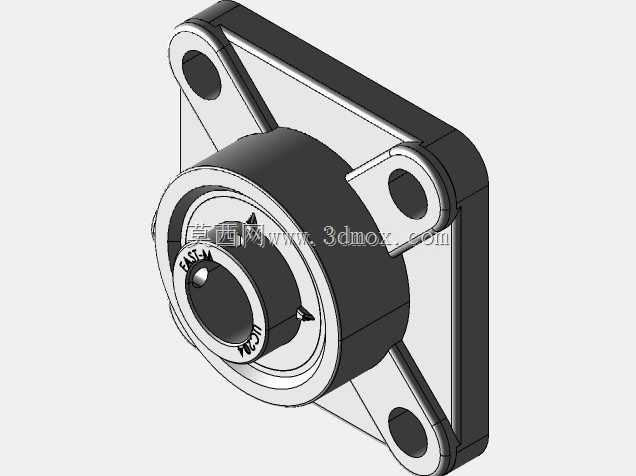

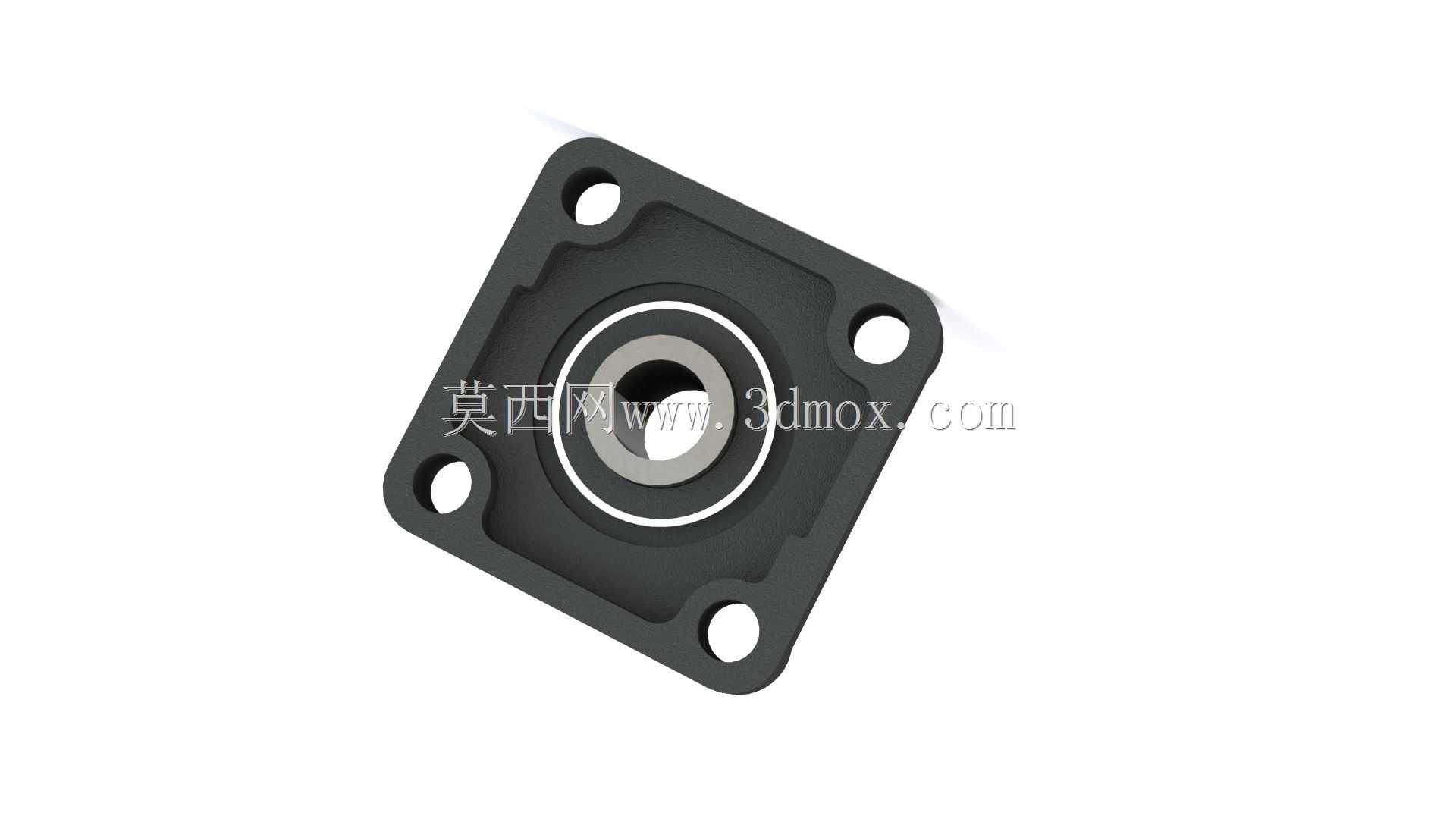

方形法兰式轴夹支撑固定结构件

　　在常规动力传动的轴系布局里，这类带方形安装法兰的轴夹是很容易被忽略但又直接影响传动稳定性的小部件，很多刚入行的结构设计人员做轴系排布时，往往只关注轴承、联轴器、传动轮这些核心件的选型，最后在轴端限位、中间轴段支撑的位置随便选个固定件，实际装机跑起来才会发现轴系窜动、异响的问题很多都出在这类支撑固定件的设计匹配上。从实际应用场景来看，这类轴夹最常出现在小型电机输出端的轴段定位、齿轮箱输入输出轴的辅助支撑、输送线从动辊的端部固定位置，尤其是在安装空间受限、无法采用整体式轴承座的紧凑布局里，这种薄型法兰结构的轴夹能大幅压缩轴向安装尺寸，不需要额外做复杂的安装座铣削加工，直接靠四个角的安装孔就能锁固在设备安装面板上。

　　从功能特性上看，这个轴夹的内孔是和轴径做小间隙配合的，中间的环形槽是用来嵌装弹性挡圈或者密封毡圈的，既可以对穿入的轴做轴向窜动限位，也能在部分工况下作为轴承外圈的抵靠面，避免轴承在运转过程中出现外圈跑圈的问题。方形法兰的四个安装孔做了沉头设计，锁装之后螺栓头不会突出法兰表面，不会和周边的传动件产生运动干涉，法兰本体和内孔支撑段是一体加工成型的，没有拼接焊缝，整体的抗振性能要比焊接式的轴支撑好很多，在设备启停频繁、有冲击载荷的工况下，不会出现焊缝开裂导致的支撑松脱问题。

　　做这类零件的三维建模时，首先要锁定的是内孔的尺寸公差，因为内孔是和轴或者轴承外圈直接配合的，公差带一般选H7就可以满足大部分常规传动场景的需求，如果是高速运转的轴系，内孔的同轴度公差要控制在0.02mm以内，避免安装之后轴出现偏摆，加速轴承和密封件的磨损。四个安装孔的位置度是另一个设计重点，孔位的中心距公差要控制在±0.1mm以内，不然现场安装的时候会出现孔位对不上、强行锁螺栓导致法兰变形的问题，沉头孔的深度要比所用螺栓的头高高出0.5mm左右，保证螺栓锁紧之后不会突出表面。法兰和内孔支撑段的过渡位置要做R角过渡，不能做直角清根，不然热处理或者受力的时候会在应力集中的位置出现开裂，很多新手建模的时候容易忽略这个过渡圆角，实际加工出来的零件在受径向载荷的时候很容易从根部断裂。

　　从安装边界来看，这类轴夹的法兰厚度一般不会超过15mm，整体的轴向占用尺寸比标准带座轴承小30%左右，很适合用在设备侧壁、安装板厚度有限的位置，安装的时候只需要在安装面板上开一个比内孔直径大2mm的过孔，四个角对应打安装孔就可以完成固定，不需要做沉台、镗孔这类复杂的机加工序，能大幅降低安装面的加工成本。在选型匹配的时候，除了要确认内孔和适配轴径的匹配度，还要核算法兰四个安装孔的中心距是否和现有安装面板的预留孔位匹配，同时要确认轴夹的径向承载能力是否满足轴系的载荷要求，一般来说这种一体成型的铸铁或者铸铝轴夹，径向承载能达到同尺寸标准轴承座的60%以上，完全能满足中小型传动设备的支撑需求。在实际装配的时候，内孔和轴配合的位置可以涂少量的润滑脂，既方便装配的时候轴顺利穿入，也能避免长期使用之后配合面出现锈蚀，后期维护拆卸的时候不会出现卡滞的问题。另外要注意的是，这类轴夹不能承受过大的轴向载荷，它的主要作用是径向支撑和轴向限位，如果轴系有较大的轴向推力，还是要搭配专门的推力轴承或者轴端挡圈来承载，不能完全靠轴夹来承受轴向力，不然很容易出现法兰变形、固定螺栓断裂的问题。
