电源柜车库用把手式锁具结构设计

　　在户外配电设施、小型独立车库这类需要频繁启闭、同时对锁闭可靠性有一定要求的场景里，传统的挂锁、弹子锁往往存在安装适配性差、操作步骤繁琐、外露部件易锈蚀损坏的问题，这类把手式锁具正是针对这类场景的痛点做的结构优化。从实际使用场景来看，这类锁具的操作逻辑非常直接，握持长手柄转动即可完成锁舌的伸缩动作，不需要额外搭配钥匙完成初步解锁后的启闭动作，日常巡检、存取物品的时候单手握持就能完成操作，哪怕戴着手套也能顺畅施力，不会出现小旋钮、小把手打滑拧不动的情况。

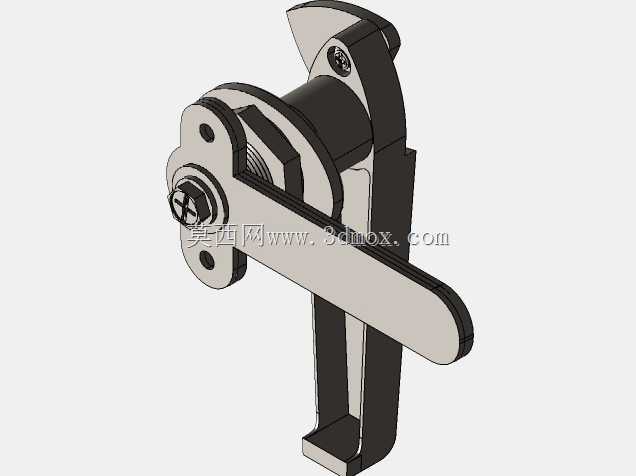

　　从结构设计的角度看，这款锁的锁体采用一体化压铸的基座结构，基座上预留了两个对称的安装孔位，适配常规柜门板的开孔尺寸，安装时只需要在门板对应位置开出适配锁体穿过的通孔，从外侧装入锁体后，在门板内侧用配套的卡簧或者螺母锁紧即可，不需要复杂的预埋结构，不管是薄钢板材质的电源柜门板，还是车库门的金属蒙皮，都能实现稳固安装。锁舌部分采用偏心回转的结构设计，手柄转动90度即可带动锁舌完成从锁闭到解锁的全行程动作，锁舌的伸出长度经过适配，既能够保证锁闭时卡入柜体侧的锁扣槽内有足够的啮合深度，避免受外力冲击时意外脱开，又不会因为伸出过长导致转动时和柜体内部的布线、元器件发生干涉。

　　手柄部分做了符合人体工学的弯折设计，握持段的截面做了圆弧过渡，没有尖锐的棱角，长期操作也不会硌手，手柄表面做了氧化或者喷塑处理，户外使用时能够抵御雨水、潮气的侵蚀，不容易出现锈迹卡滞的问题。锁头部分集成在手柄的转轴位置，只有用配套钥匙解锁后，手柄才能够被转动，非授权人员无法随意扳动手柄开启柜门，兼顾了操作便捷性和防盗防误开的需求。

　　在安装边界的适配性上，这款锁对门板厚度的适配范围比较宽，通过调整内侧锁紧件的位置，可以适配1mm到5mm厚度的金属门板，不需要针对不同厚度的门板单独定制锁体规格，对于设备厂商的物料选型来说非常友好，可以减少同类型锁具的物料SKU数量，降低采购和仓储的管理成本。锁体的外露部分做了平滑的流线型设计，没有突出的易磕碰结构，安装在户外设备上不容易被过往的物件、工具勾挂损坏，日常清洁维护的时候也不容易积灰积水，能够有效延长锁具的实际使用寿命。

　　从实际使用的可靠性角度出发，这款锁的内部转动部件之间预留了合理的配合间隙，哪怕在低温环境下出现轻微的凝露结冰情况，也不会因为部件冻住完全无法操作，只需要施加稍大的握力就能破冰转动，不会像一些精密结构的锁具那样在恶劣环境下完全失效。锁舌的受力位置做了局部加厚处理，长期反复启闭转动也不会出现金属疲劳变形的问题，哪怕是每天都需要启闭的高频使用场景，也能保持稳定的锁闭精度，不会出现使用一段时间后锁舌对位偏移、关不上门或者锁不紧的情况。
